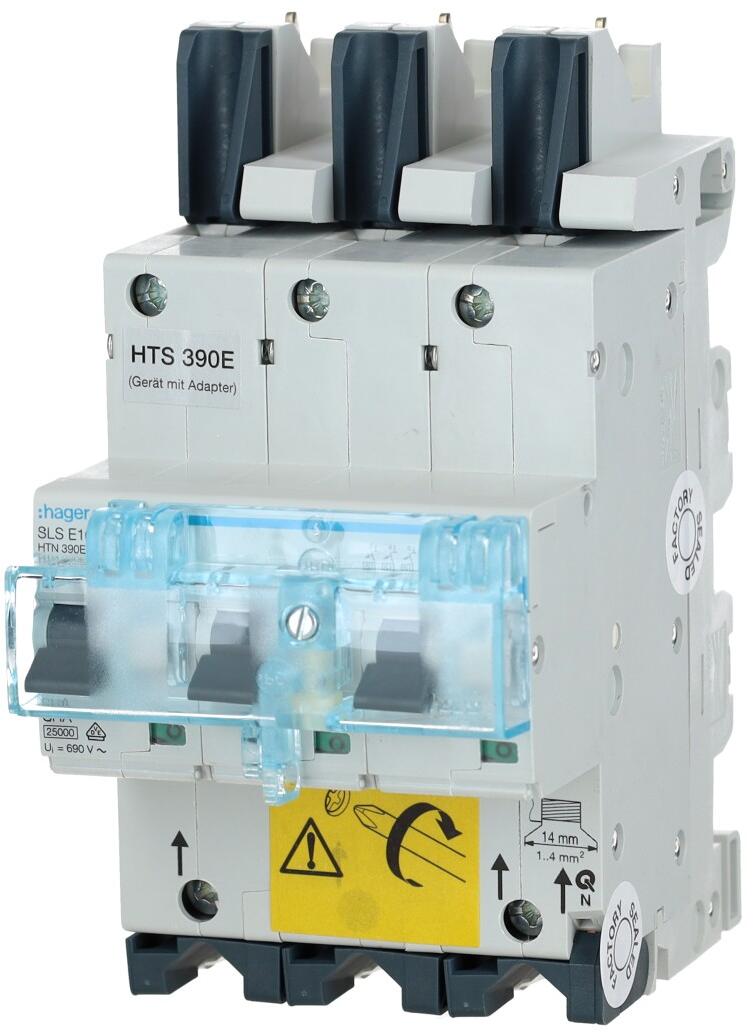

SLS-Schalter 3 polig E-Charakteristik 100A für Sammelschiene QuickConnect
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage.
Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen:
- für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten
- für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage
- für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel
SLS-Schalter, 3-polig, mit E-Charakteristik, 100A, geeignet für Sammelschienenmontage mittels QuickConnect-Technologie. Der selektive Leitungsschutzschalter (SH-Schalter, SHU-Schalter) bietet gezielten Überlast- und Kurzschlussschutz, optimiert für Verteilungsnetze. Ermöglicht einfache und schnelle Installation.
Technische Daten:
- Auslösecharakteristik: E
- Polart: 3P
- Polanzahl: 3
- Nennstrom: 100 A
- Montage auf: Sammelschienensystem
- Isolationsspannung Ui: 690 V
- Bemessungsbetriebsspannung Ue: 230 - 400 V
- Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
- Anzahl Module: 4,50
- Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
- Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
- Höhe: 158 mm
- Breite: 81 mm
- Tiefe: 116 mm
- Verlustleistung pro Pol: 18,60 W
| Produkttyp | SLS-Schalter |
| Produktart | für Sammelschienenmontage |
| Bemessungsstrom [A] | 100 |
| Charakteristik | E |
