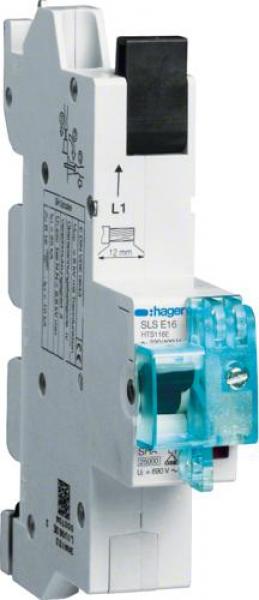

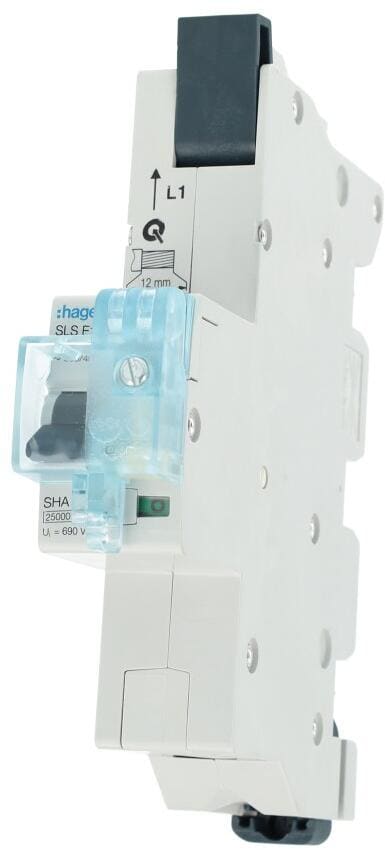

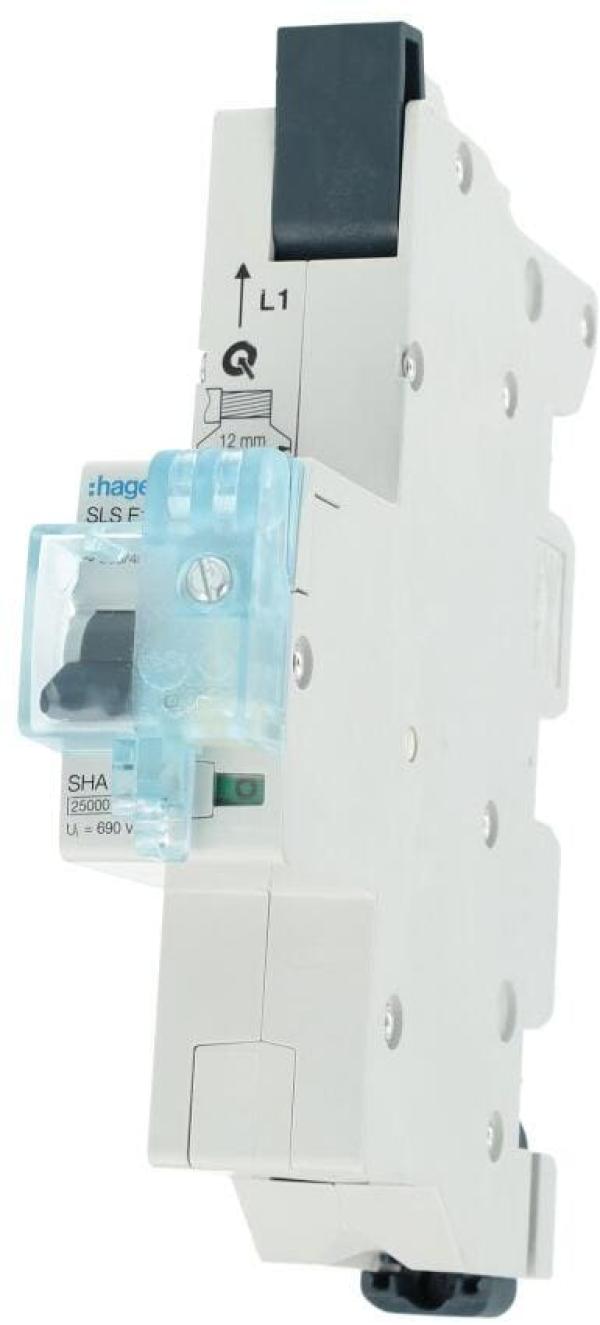

SLS-Schalter 1 polig E-Charakteristik 16A für Sammelschiene QuickConnect
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Technische Daten:
- Auslösecharakteristik: E
- Polart: 1P
- Polanzahl: 1
- Nennstrom: 16 A
- Montage auf: Sammelschienensystem
- Isolationsspannung Ui: 690 V
- Bemessungsbetriebsspannung Ue: 230 - 400 V
- Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
- Anzahl Module: 1,50
- Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
- Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
- Höhe: 158 mm
Breite: 27 mm - Tiefe: 116 mm
- Verlustleistung pro Pol: 2,30 W
| Produkttyp | SLS-Schalter |
| Produktart | für Sammelschienenmontage |
| Bemessungsstrom [A] | 16 |
| Charakteristik | E |
