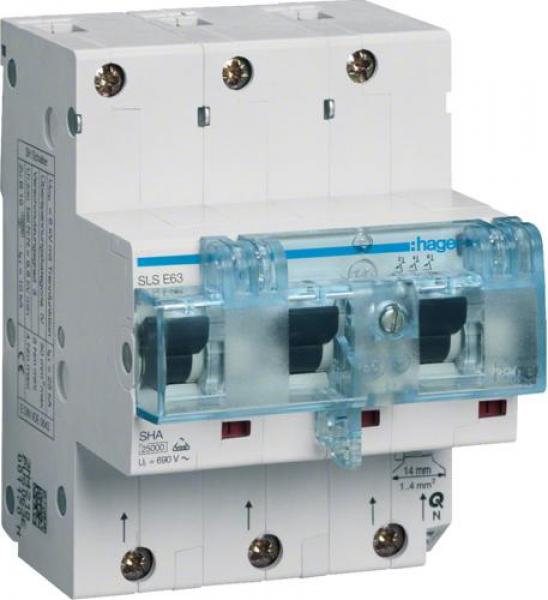

SLS Schalter 3 polig E-Charakteristik 100A für Hutschienenmontage
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 2. SLS in 1-oder 3-poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Zur direkten Montage auf Hutschiene.
Der serienmäßige Multifunktionsverschluss ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Technische Daten:
- Auslösecharakteristik: E
- Polart: 3P
- Polanzahl: 3
- Nennstrom: 100 A
- Montage auf: DIN Schiene
- Isolationsspannung Ui: 690 V
- Bemessungsbetriebsspannung Ue: 230 - 400 V
- Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
- Anzahl Module: 4,50
- Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
- Anschlussquerschnitt bei starrem Leiter: 1.5 - 50 mm²
- Höhe: 110 mm
- Breite: 81 mm
- Tiefe: 85 mm
- Verlustleistung pro Pol: 13,10 W
| Produkttyp | SLS-Schalter |
| Produktart | für Hutschienenmontage |
| Nennstrom[A] | 100A |
| Charakteristik | E |
