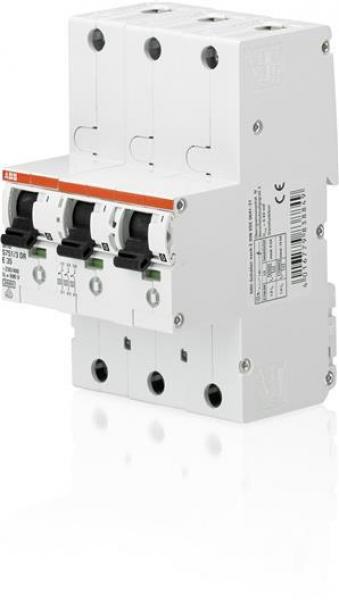

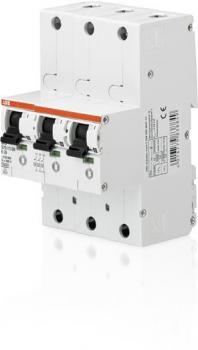

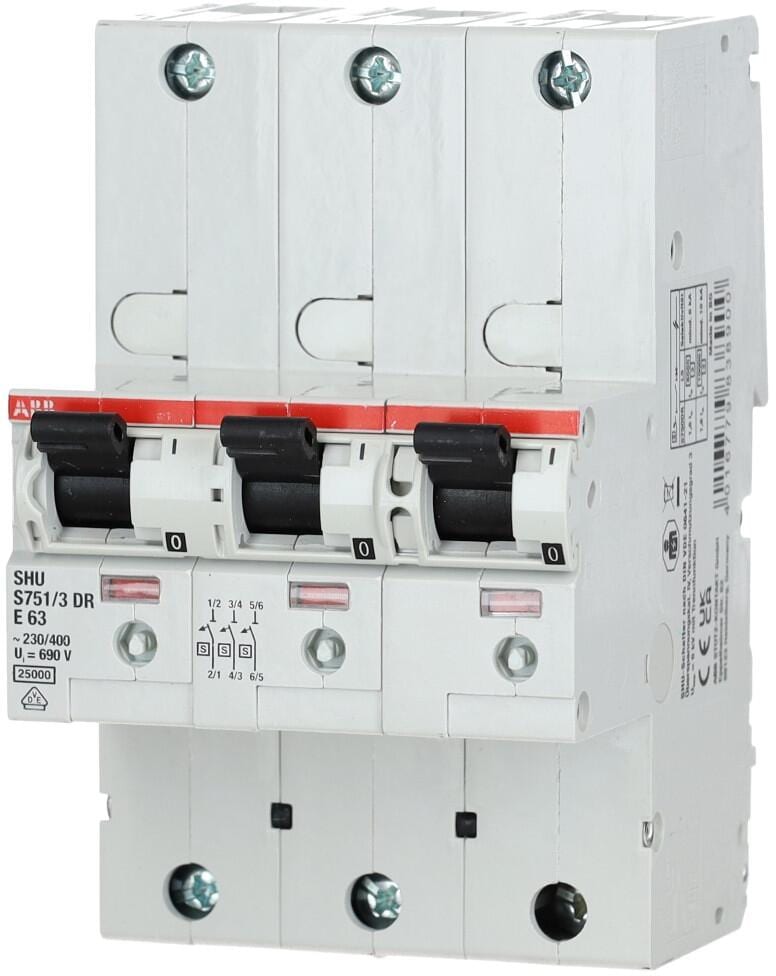

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion.
Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.
Technische Details:
- Montageart: DIN-Schiene
- Frequenz: 50 Hz
- Bemessungsstrom: 63 A
- Bemessungsspannung: 230 V
- Auslösecharakteristik: E
- Bemessungsisolationsspannung Ui: 690 V
- Polzahl: 3
- Bemessungsschaltvermögen: 25 kA
- Baugröße (nach DIN 43880): 3
- Überspannungskategorie: 4
- Verschmutzungsgrad: 3
- Bemessungsstoßspannungsfestigkeit: 6 kV
- Schutzart (IP): IP20
Produkttyp | SLS-Schalter |
Produktart | für Hutschienenmontage |
Nennstrom | 63A |
Charakteristik | E |
