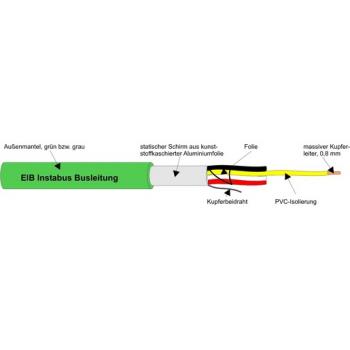

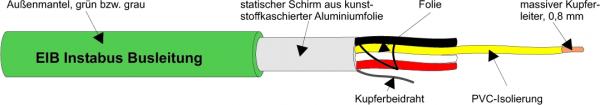

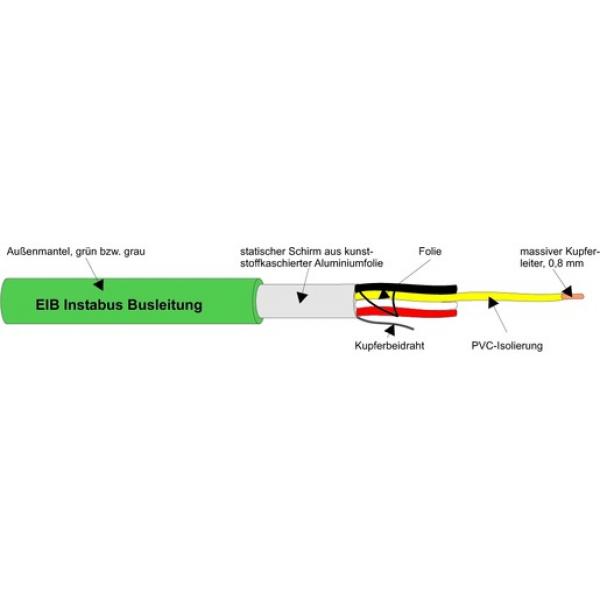

Mit Aufdruck YCY 2 x 2 x 0,8 oder EIB-Y(ST)Y< CRLF> < b> Verwendung:< /b> als Installationsleitungen für intelligente Gebäudesystemtechnik, für eine einwandfreie Kommunikation nach EIB-Richtlinien (Europäischer Installations Bus). Geeignet zur festen Verlegung auf, in und unter Putz geeignet, auch in Rohren und Kanälen. In trockenen, feuchten und nassen Räumen auch im Freien, sofern vor direkter Sonneneinstrahlung geschützt - jedoch nicht in Erde.< CRLF> < b> Aufbau:< /b> blanker massiver Kupferleiter von 0,8 mm Ø PVC-Isolierung PVC-Mantel, grün symmetrisch Aderverseilung, Sternvierer, darüber Kunststoff-Folie statischer Schirm (kunststoffkaschierte Aluminiumfolie) Beidraht (Kupfer, blank) unter dem Schirm< CRLF> < b> Kennzeichnung:< /b> 1. Paar: a - Ader rot, b - Ader schwarz / 2. Paar: a - Ader weiß, b - Ader gelb< CRLF> < b> Technische Daten:< /b> Außen-Ø ca. 6,1 mm Gewicht: ca. 54 kg/km Ø des Beidrahtes: 0,4 mm Wanddicke der Isolierhülle bei 0,8 mm Ø: 0,40 mm Brandlast: 0,19 kWh/m Zugbeanspruchung: max.50 N/mm²< CRLF> < b> Betriebstemperatur:< /b> Grenzwerte -40 bis +70 °C, bei Verlegung Grenzwerte +5 °C bis +70 °C, im Kurzschluss (1 sec.) max. bis 160 °C< CRLF> < b> Elektrische Daten bei 20 °C:< /b> Nennspannung eff. 250/250 V, Betriebsspannung Scheitelwert 350 V, Leiterwiderstand 0,8 mm: 1 km-Schleife: max.73,2 ?/km, Isolationswiderstand min.: 100 M? x km, Oberflächenwiderstand des Mantels min.: 1G?, Betriebskapazität bei 800 Hz: 100 nF/km, Kap. Kopplung für 100 m bei 800 Hz: 300 pF< CRLF> < b> Nahnebensprechdämpfung:< /b> bei 10 kHz 75 dB, bei 100 kHz 60 dB, bei 1 MHz 55 dB< CRLF> < b> Prüfspannung:< /b> Ader - Ader 1 kV, gesamte Leitung 4 kV< CRLF> < b> Mindestbiegeradius:< /b> 4 x D< CRLF> < b> Cu-Basis ? 100,-/100 kg< /b>
