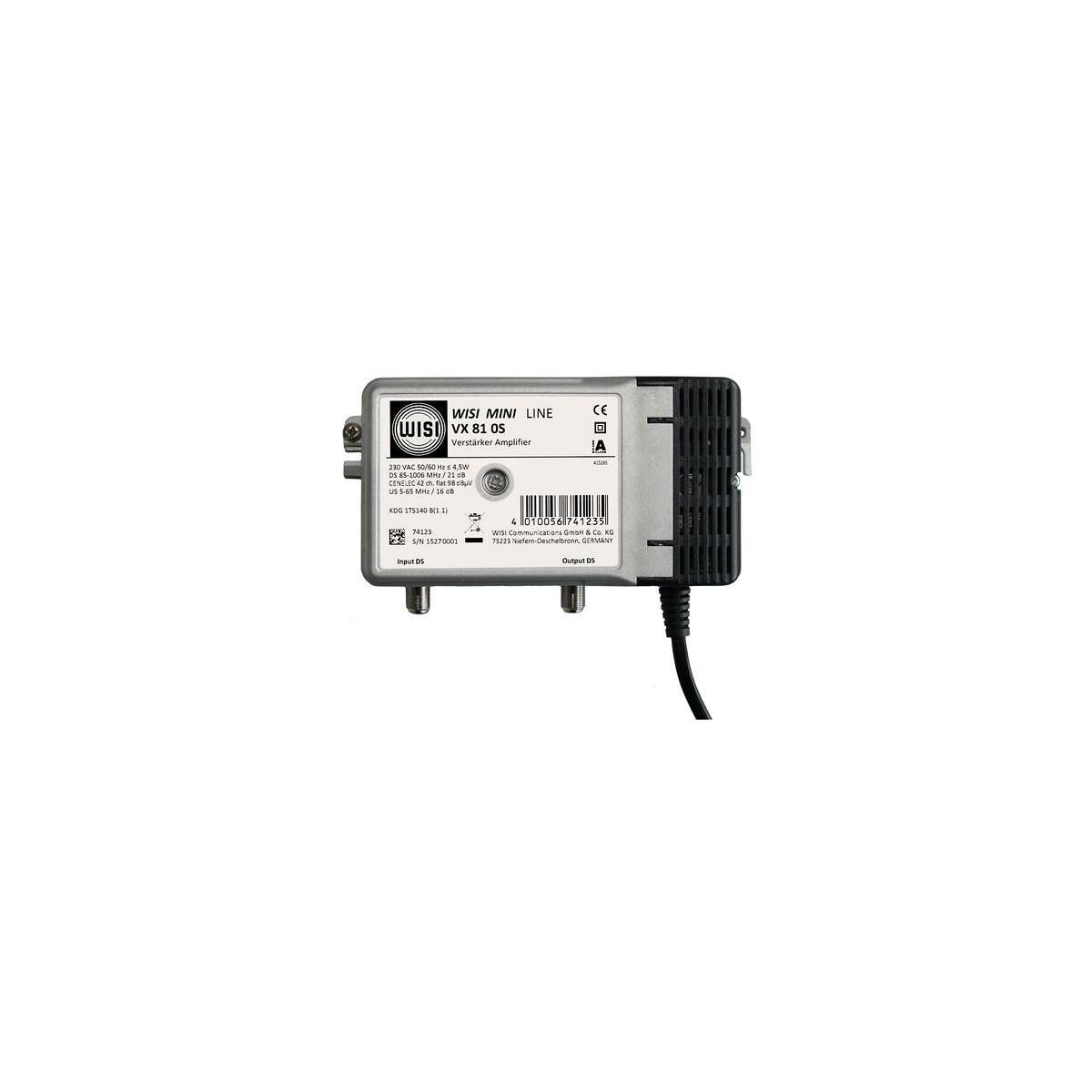

VX 81 0S ist ein ortsgespeister 1 GHz Hausanschlussverstärker im Mini Line-Gehäuse mit Klappdeckel. Freigegeben von Vodafone Kabel Deutschland nach KDG 1TS140 (Klasse B 1.1). Die Verstärkung im Vorwärtsweg beträgt 21 dB und im Rückweg 16 dB. Alle Einstellelemente sind als variable Dämpfungssteller (Drehsteller) ausgeführt. Rückwegverstärker und Pegelsteller sind bereits im Verstärker integriert, somit ist für den Betrieb kein weiteres Zubehör notwendig.
Merkmale:
- Kompaktes Gehäuse Mini Line
- Alle HF-Anschlüsse F-Connector
- Einstellelemente mit Drehsteller
- Klappdeckel zur einfachen Handhabung
- Freigegeben von Vodafone
Technische Daten:
- Vorwärtsweg (DS):
- Frequenzbereich Vorwärtsweg: 85...1006 MHz
- Verstärkung Vorwärtsweg: 21 dB
- Frequenzgang: ? ± 0,8 dB
- Ausgangspegel: ? 98 dBµV (CENELEC 42 Ch, flat, CTB/CSO ? 60 dB)
- IN-ATT (Drehsteller): 0...20 dB
- IN-EQ (Drehsteller): 0...20 dB
- Interstage-EQ (fix): 3 dB
- Rauschzahl: ? 7 dB
- Rückweg (US):
- US-Frequenzbereich: 5...65 MHz
- Verstärkung Rückweg: 16 dB
- Frequenzgang Rückweg: ? ± 0,8 dB
- Ausgangspegel: 120 dBµV (KDGTS140 mittlere Last; BER < 1 e10-6)
- IN-ATT (Drehsteller): 0...20 dB
- Rauschzahl: ? 7 dB
- Allgemeine Daten:
- HF-Anschlüsse in F-Technik: F
- Impedanz: 75 ?
- Rückflussdämpfung: ? 14 dB (>40 MHz - 1,5 dB Oktave ?10 dB)
- Blitzschutz: 1 kV (Schärfegrad 1 / EN60728-3)
- EMV: EN50083-2
- Abmessungen (BxHxT): 163 x 90 x 50 mm
- Versorgungsspannung: 230 V (± 10%)
- Leistungsaufnahme max.: ? 4,5 W
- Umgebungstemperatur: -20...+55 °C
- Lagertemperaturbereich: -25...+75 °C
- Schutzklasse: IP20
