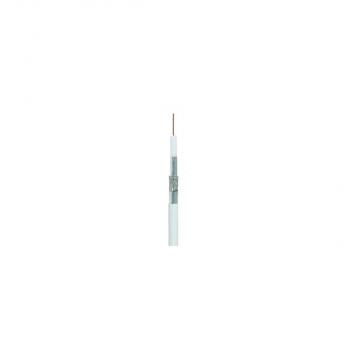

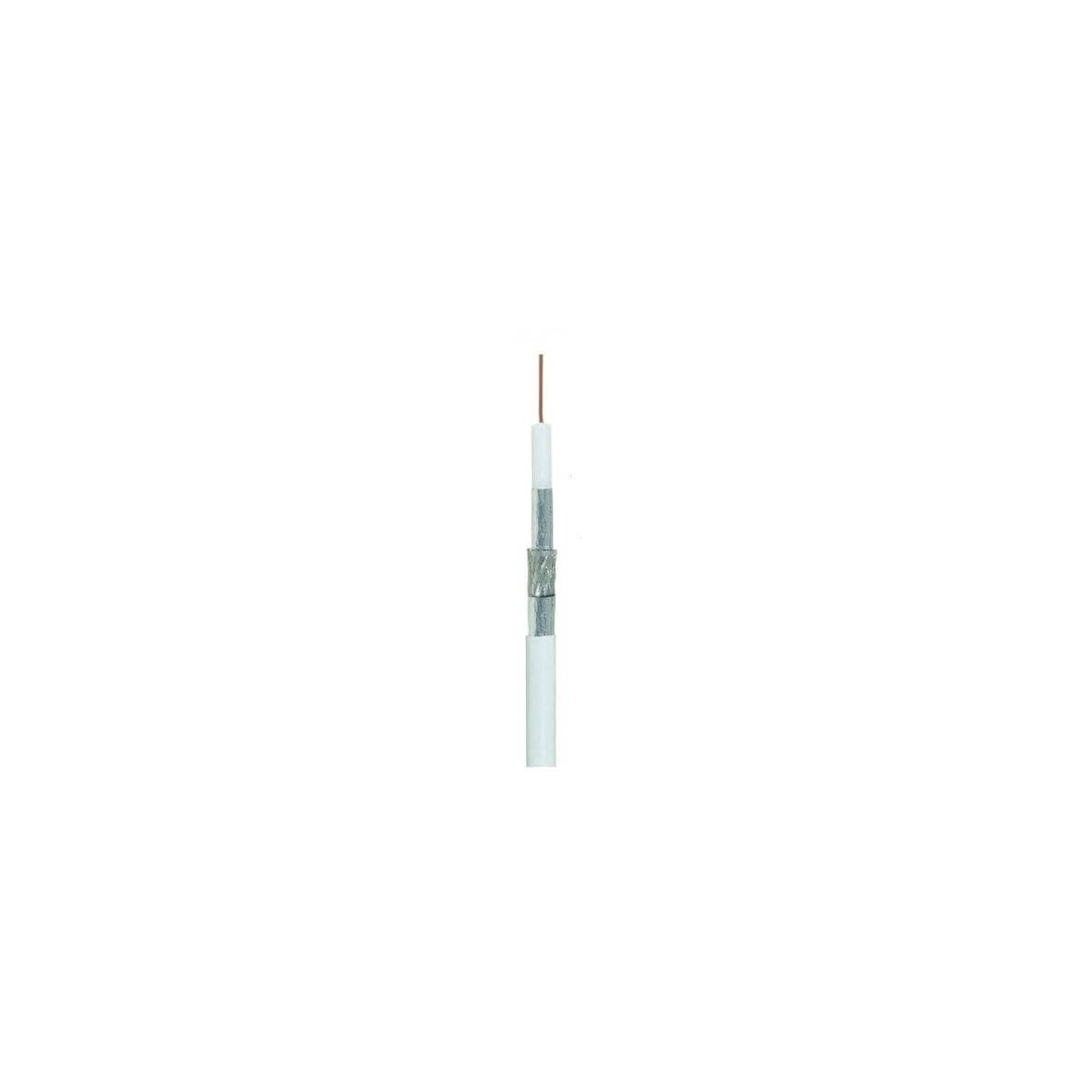

Wisi MK 86 B 0101 Koaxialkabel 110 dB, Ø 6,9 mm, Länge 100 m, auf Kunststofftrommel, PVC, weiß (76619)

Das MK 86 B 0101 ist ein 75 Ohm Koaxialkabel mit Stahlkupfer-Innenleiter (StaKu) für die Hausinstallation. Die hochwertigen Materialien und 3- fache Schirmung, mit einem Schirmungsmaß von > 110 dB, stellen eine störungsfreie Übertragung in Verteilsystemen sicher. Das MK 86 B 0101 ist ideal für Multischalter- und terrestrische Verteilsysteme. Mit der Brandklasse Eca entspricht das Kabel der Europäischen Bauproduktenverordnung Nr. 305/2011 und ist für die in-house Installation geeignet. Der PVC-Außenmantel ist installationsfreundlich und kompatibel mit dem WISI-Steckersystem sowie handelsüblichem Verbindungszubehör.

Technische Daten:

• Installation Hausinstallation
• Schirmungsmaß Klasse A+ (EN 50117-2-4)
• Farbe weiß
• Länge 100 m
• Brandklasse Eca, nach Bau PVO (EN 50575)
• Schirmungsaufbau 3-fach
• Innenleiter Ø 1,02 mm (CCS)
• Isolation Ø 4,7 mm (Zell-PE, physik. geschäumt)
• Außenleiter 1. Folie Ø 4,85 mm (AL/PET/SY geklebt)
• Außenleiter 2. Geflecht 80 % (AL)
• Außenleiter 3. Folie (AL/PET/SY)
• Außenmantel Ø 6,9 mm (PVC, weiß)
• Impedanz75 ?
• Verkürzungsfaktor0,84
• Gleichstromwiderstand Innenleiter<100 ?/km
• Gleichstromwiderstand Außenleiter<24 ?/km
• Strombelastbarkeit8 A
• Dämpfung 5 MHz 2,4 dB (100 m)
• Dämpfung 50 MHz 4,3 dB (100 m)
• Dämpfung 100 MHz 6,0 dB (100 m)
• Dämpfung 400 MHz 12,7 dB (100 m)
• Dämpfung 800 MHz 18,2 dB (100 m)
• Dämpfung 1000 MHz 20,5 dB (100 m)
• Dämpfung 1400 MHz 24,5 dB (100 m)
• Dämpfung 2000 MHz 31,4 dB (100 m)
• Dämpfung 2400 MHz 32,8 dB (100 m)
• Dämpfung 3000 MHz 37,4 dB (100 m)
• Rückflussdämpfung 5...470 MHz > 30 dB
• Rückflussdämpfung 470...1000 MHz > 28 dB
• Rückflussdämpfung 1000...2000 MHz > 23 dB
• Rückflussdämpfung 2000...3000 MHz > 17 dB
• Kopplungswiderstand 5...30 MHz ? 2,5 m?/m
• Schirmungsmaß 30...1000 MHz ? 110 dB
• Schirmungsmaß 1000...2000 MHz ? 100 dB
• Schirmungsmaß 2000...3000 MHz ? 97 dB
• Maximal zulässige Zugkraft <600 N
• Biegeradius einfach/mehrfach 70/140 mm
• Zulässige Betriebstemperatur -20...+70 °C
• Verarbeitungstemperaturbereich -10...+60 °C
• Gesamtgewicht 41,5 kg/km
