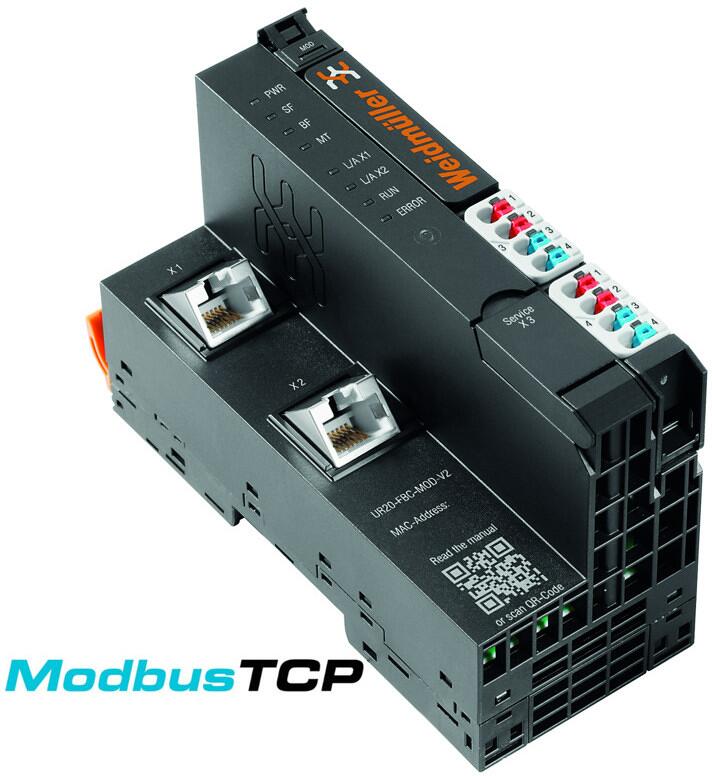

Weidmüller UR20-FBC-MOD-TCP-V2 Remote-IO-Feldbus-Koppler, IP20, Ethernet, Modbus/TCP (2476450000)
Weidmüller UR20-FBC-MOD-TCP-V2 Remote-IO-Feldbus-Koppler, IP20, Ethernet, Modbus/TCP (2476450000)
Der Feldbuskoppler ist die Schnittstelle zwischen dem Systembus und einem Feldbusprotokoll. Er versorgt die I/O-Module mit Strom.
Maße und Gewichte:
- Breite: 52 mm
- Höhe: 120 mm
- Tiefe: 76 mm
- Befestigungsmaß Höhe: 128 mm
- Nettogewicht: 223 g
Allgemeine Daten:
- Brennbarkeitsklasse nach UL 94: V-0
- Luftdruck (Betrieb): ? 795 hPa (Höhe ? 2000 m) gem. DIN EN 61131-2
- Luftdruck (Lagerung): 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2
- Luftdruck (Transport): 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2
- Luftfeuchtigkeit (Betrieb): 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
- Luftfeuchtigkeit (Lagerung): 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
- Luftfeuchtigkeit (Transport): 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
- Prüfspannung: 500 V
- Schock: 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27
- Tragschiene: TS 35
- Verschmutzungsgrad: 2
- Vibrationsfestigkeit: 5 Hz ? f ? 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6, 8,4 Hz ? f ? 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6
- Überspannungskategorie: II
Anschlussdaten:
- Anschlussart: PUSH IN
- Leiteranschlussquerschnitt, eindrähtig, max.: 1,5 mm²
- Leiteranschlussquerschnitt, eindrähtig, max. (AWG): AWG 16
- Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
- Leiteranschlussquerschnitt, eindrähtig, min. (AWG): AWG 26
- Leiteranschlussquerschnitt, feindrähtig, max.: 1,5 mm²
- Leiteranschlussquerschnitt, feindrähtig, max. (AWG): AWG 16
- Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
- Leiteranschlussquerschnitt, feindrähtig, min. (AWG): AWG 26
Systemdaten:
- Anschluss: 2x RJ45-Steckverbinder
- Diagnosedaten: 1.024Byte
- Feldbusprotokoll: Modbus/TCP
- Feldbusschnittstelle: Voll- / Halbduplex, Auto MDI/X, Autonegotiation
- Konfigurationsschnittstelle: Micro USB 2.0
- Modulart: Buskoppler
- Parameterdaten: 1.024 Byte
- Prozessdaten: 1 kByte
- Schnittstelle: u-remote Systembus
- max. Anzahl an Modulen: 64
- Übertragungsrate Feldbus, max.: 100 Mbit/s
- Übertragungsrate Systembus, max.: 48 Mbit/s
Versorgung:
- Einspeisestrom für I(IN) (Eingangsstrompfad):
- max.: 10.000 mA
- nominal: 10.000 mA
- min.: 10.000 mA
- Einspeisestrom für I(IN) (Eingangsstrompfad) , max.: 10 A
- Einspeisestrom für I(OUT) (Ausgangsstrompfad):
- min.: 10.000 mA
- max.: 10.000 mA
- nominal: 10.000 mA
- Einspeisestrom für I(OUT) (Ausgangsstrompfad) , max.: 10 A
- Einspeisestrom für System, max.: 4 A
- Stromaufnahme aus Isys, typ.: 112 mA
- Versorgungsspannung: 24 V DC +20 %/ -15 %, über den Systembus
- Versorgungsspannung für Ausgänge: 24 V DC +20 %/ -15 %
- Versorgungsspannung für System und Eingänge: 24 V DC +20 %/ -15 %
Temperaturen:
- Lagertemperatur: - 40 °C...85 °C
- Betriebstemperatur: - 20 °C...60 °C
