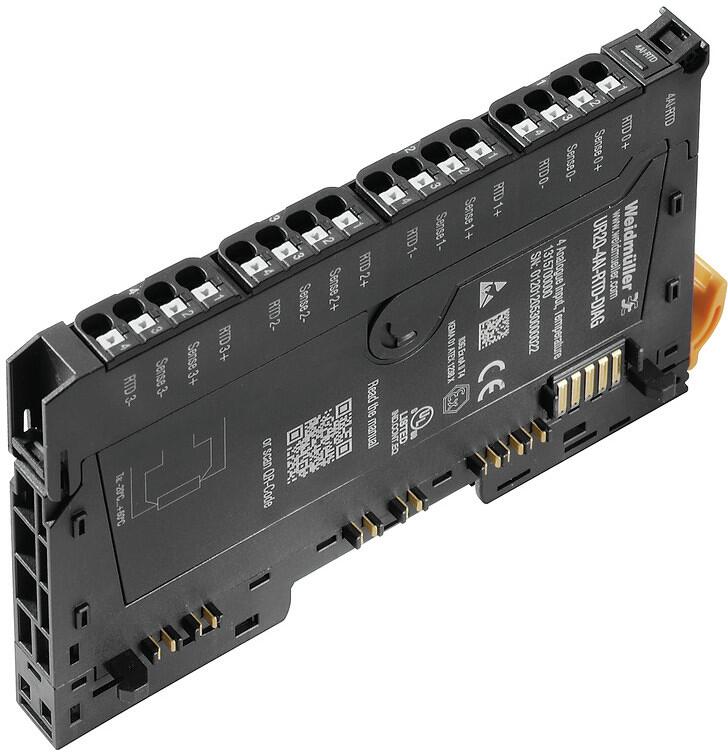

Weidmüller UR20-4AI-RTD-DIAG Remote-IO-Modul, IP20, Analogsignale, Temperatur, RTD (1315700000)

Analoges Ausgangsmodul zur Übertragung von Analogsignalen.

Maße und Gewichte:

• Breite: 11,5 mm
• Höhe: 120 mm
• Tiefe: 76 mm
• Befestigungsmaß Höhe: 128 mm
• Nettogewicht: 91 g

Allgemeine Daten:

• Brennbarkeitsklasse nach UL 94: V-0
• Luftdruck (Betrieb): ? 795 hPa (Höhe ? 2000 m) gem. DIN EN 61131-2
• Luftdruck (Lagerung): 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2
• Luftdruck (Transport): 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2
• Luftfeuchtigkeit (Betrieb): 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
• Luftfeuchtigkeit (Lagerung): 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
• Luftfeuchtigkeit (Transport): 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2
• Prüfspannung: 500 V
• Schock: 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27
• Tragschiene: TS 35
• Verschmutzungsgrad: 2
• Vibrationsfestigkeit: 5 Hz ? f ? 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6, 8,4 Hz ? f ? 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6
• Überspannungskategorie: II

Anschlussdaten:

• Anschlussart: PUSH IN
• Leiteranschlussquerschnitt, eindrähtig, max.: 1,5 mm²
• Leiteranschlussquerschnitt, eindrähtig, max. (AWG): AWG 16
• Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
• Leiteranschlussquerschnitt, eindrähtig, min. (AWG): AWG 26
• Leiteranschlussquerschnitt, feindrähtig, max.: 1,5 mm²
• Leiteranschlussquerschnitt, feindrähtig, max. (AWG): AWG 16
• Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
• Leiteranschlussquerschnitt, feindrähtig, min. (AWG): AWG 26

Analoge Eingänge:

• Anzahl Analoge Eingänge: 4
• Auflösung: 16 Bit
• Einzelkanaldiagnose: Ja
• Genauigkeit: 0,2 % FSR / 0,3 % FSR für Ni-Sensoren / 0,6 % FSR für Cu10
• Innenwiderstand U: 1 M?
• Moduldiagnose: Ja
• Sensor-Anschluss: 2-Leiter, 3-Leiter, 4-Leiter
• Temperaturkoeffizient: ? 50 ppm/K
• Temperaturmesswert, max.: 850 °C
• Temperaturmesswert, min.: -200 °C
• Typ: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni 200, Ni500, Ni1000, Cu10, 40?, 80?, 150?, 300?, 500?,1k?, 2k?,4k?
• Verpolungsschutz:Ja
• Wandlungszeit: einstellbar, 36?240 ms

Systemdaten:

• Diagnosedaten: 20 Byte
• Feldbusprotokoll: CANopen, DeviceNet, EtherCAT, EtherNet/IP, Modbus/TCP, PROFINET IRT, PROFIBUS DP-V1, POWERLINK
• Galvanische Trennung: DC 500 V zwischen Strompfaden
• Modulart: Temperaturmodul
• Parameterdaten: 32 Byte
  Prozessdaten: 8 Byte
• Schnittstelle: u-remote Systembus
• Übertragungsrate Systembus, max.: 48 Mbit

Versorgung:

• Stromaufnahme aus I(IN) (jeweiligs Power-Segment): <20 mA
• Stromaufnahme aus Isys, typ.: 8 mA
• Versorgungsspannung: 24 V DC +20 %/ -15 %, über den Systembus

Temperaturen:

• Lagertemperatur: - 40 °C...85 °C
• Betriebstemperatur: - 20 °C...60 °C
