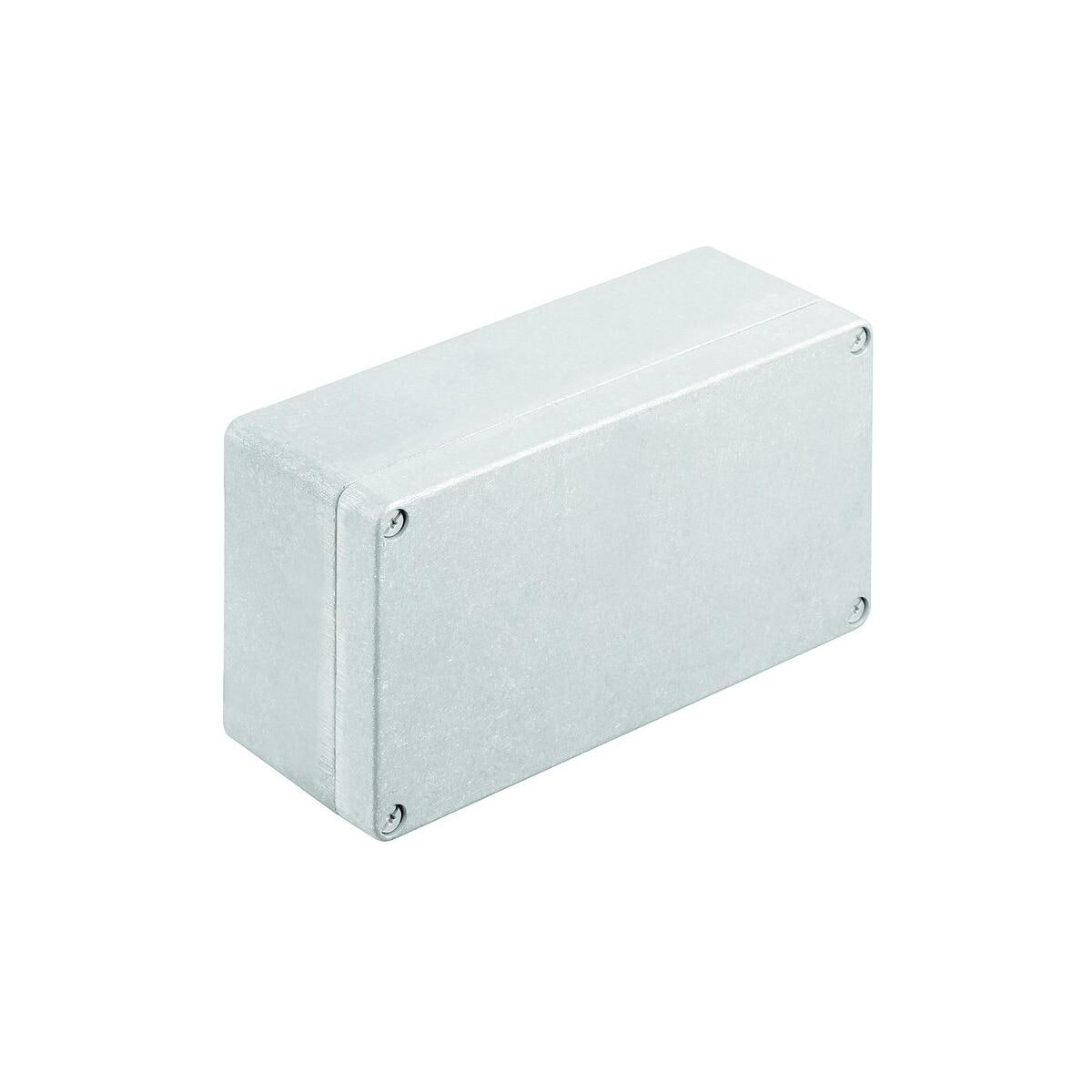

Weidmüller KLIPPON K51 Aluminium-Leergehäuse, 120 x 220 x 81 mm, AlSi12, unbehandelt, silber (1565280000)

Gehäuse aus Metall für den Einsatz in industriellen Anwendungen. Die Montagebohrungen befinden sich außerhalb des Dichtigkeitsbereichs. Eine Wandmontage kann durch Befestigungslöcher oder mit Montagefüßen realisiert werden.

Technische Daten:

• Breite: 220 mm
• Höhe: 120 mm
• Tiefe: 81 mm
• Befestigungsmaß Höhe: 82 mm
• Befestigungsmaß Breite: 204 mm
• Nettogewicht: 1398 g
• Betriebstemperatur: - 40 °C...80 °C
• Anzahl Deckelschrauben: 4
• Betriebstemperatur, max.: 80 °C
• Betriebstemperatur, min.: - 40 °C
• Deckel: Ja
• Deckelbefestigung: M6 Torxedelstahlschrauben mit Schlitz
• Dichtungsmaterial: Chloropren
• Drehmoment Deckelschrauben: 2,5 Nm
• Einbaubefestigung: Gewindelöcher M5
• Einsatzgebiete: Prozessindustrie, Transportwesen, Schiffbau, Verpackungsindustrie, Hafenanlagen, Maschinenbau
• Flanschplatte: Nein
• Gehäusebefestigung: Löcher 6 mm
• Hinweis: Schutzart: IP68 (t=72h, h=1m)
• Materialstärke Deckel: 4 mm
• Materialstärke Gehäuse: 4,5 mm
• Normen: EN 45545-2:2013
• Oberfläche: unbehandelt
• Schlagfestigkeit: 10 J Standardversion
• Schutzart: IP66, IP67, IP68
• Schutzart (UL): Type 4, Type 4X
• Werkstoff: Aluminium AlSi12
• Zugangsöffnung Breite: 211 mm
• Zugangsöffnung Höhe: 111 mm
• max. Zuladung: 2,64 kg

Bestückung horizontal

• WDU 10 / ZDU 10: 1x16
• WDU 2,5 / ZDU 2,5 / IDU 2,5: 1x31
• WDU 4 / ZDU 4: 1x26
• WDU 6 / ZDU 6: 1x19

Bestückung vertikal

• WDU 2,5 / ZDU 2,5 / IDU 2,5: *
• WDU 4 / ZDU 4: *

Verschraubungen links

• M12: 6
• M16: 3
• M20: 2
• M25: 1
• M32: 1

gen oben / unten

• M12: 23
• M16: 14
• M20: 8
• M25: 5
• M32: 3
• M40: 3

Verschraubungen rechts

• M12: 6
• M16: 3
• M20: 2
• M25: 1
• M32: 1
