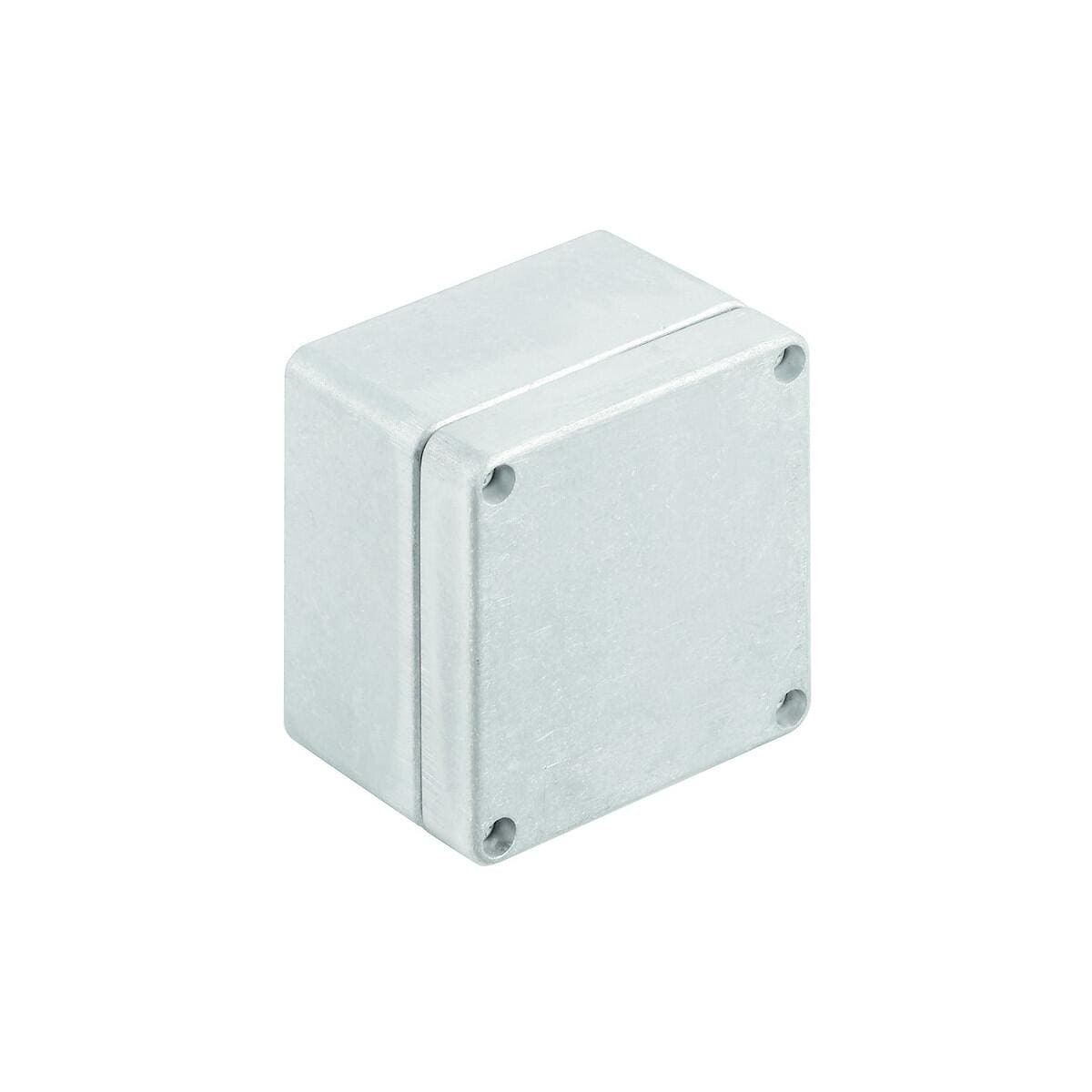

Gehäuse aus Metall für den Einsatz in industriellen Anwendungen. Die Montagebohrungen befinden sich außerhalb des Dichtigkeitsbereichs. Eine Wandmontage kann durch Befestigungslöcher oder mit Montagefüßen realisiert werden.
Technische Daten:
- Breite: 75 mm
- Höhe: 80 mm
- Tiefe: 57 mm
- Befestigungsmaß Höhe: 52 mm
- Befestigungsmaß Breite: 63 mm
- Nettogewicht: 205,8 g
- Betriebstemperatur: - 40 °C...80 °C
- Anzahl Deckelschrauben: 4
- Betriebstemperatur, max.: 80 °C
- Betriebstemperatur, min.: -40 °C
- Deckel: Ja
- Deckelbefestigung: M4 Torxedelstahlschrauben mit Schlitz
- Dichtungsmaterial: Chloropren
- Drehmoment Deckelschrauben: 2,5 Nm
- Einbaubefestigung: Gewindelöcher M4
- Einsatzgebiete: Prozessindustrie, Transportwesen, Schiffbau, Verpackungsindustrie, Hafenanlagen, Maschinenbau
- Flanschplatte: Nein
- Gehäusebefestigung: Löcher 4 mm
- Hinweis: Schutzart: IP68 (t=72h, h=1m)
- Materialstärke Deckel: 2,5 mm
- Materialstärke Gehäuse: 4 mm
- Normen: EN 45545-2:2013
- Oberfläche: unbehandelt
- Schlagfestigkeit: 10 J Standardversion
- Schutzart: IP66, IP67, IP68
- Schutzart (UL): Type 4, Type 4X
- Werkstoff: Aluminium AlSi12
- Zugangsöffnung Breite: 67 mm
- Zugangsöffnung Höhe: 72 mm
- max. Zuladung: 0,6 kg
Bestückung horizontal
- WDU 2,5 / ZDU 2,5 / IDU 2,5: 1x5
- WDU 4 / ZDU 4: 1x4
Bestückung vertikal
- WDU 2,5 / ZDU 2,5 / IDU 2,5: 1x1*
- WDU 4 / ZDU 4: 1x1*
Verschraubungen links
Verschraubungen oben / unten
- M12: 2
- M16: 2
- M20: 1
- M25: 1
Verschraubungen rechts
| Produkttyp | Klemmenkasten |
| Farbe | grau |
| Ausführung | Leer, ohne Klemmen |
| Schutzart | IP68 |
| Menge [Stck] | 10 |
