Highlights
- Anschlussleistung: 69kVA
- Schutzart: IP 44
- Gehäusematerial: Elektrolytisch-verzinktes Stahlblech
- Farbe: RAL 2004 - reinorange
- Norm: IEC 61439-4
- Einbauten: RCD-Schutzschalter im Isolierstoffgehäuse

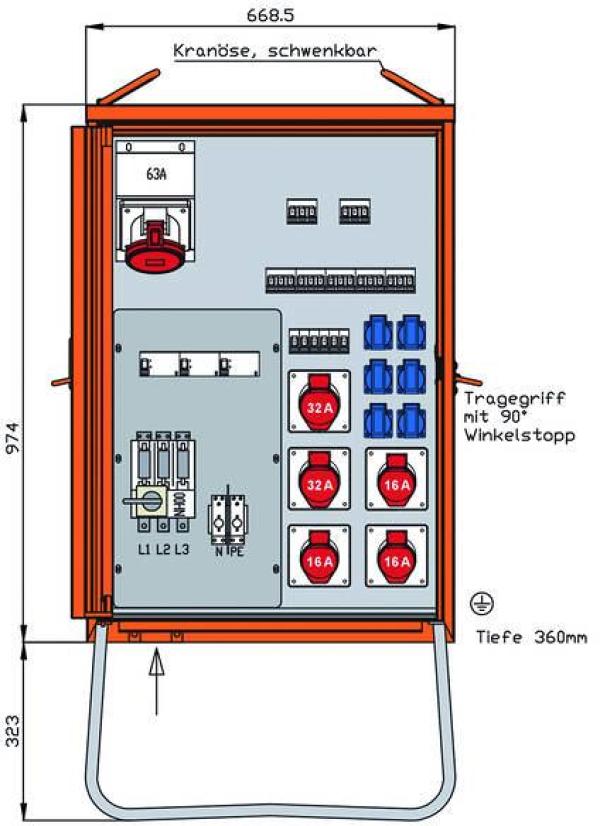

Der WALTHER Verteilerschrank ist ein leistungsstarker und zuverlässiger Verteiler für den Einsatz in verschiedenen industriellen Anwendungen. Mit einer Anschlussleistung von 69kVA und einer Schutzart von IP 44 bietet er eine hohe Sicherheit und Effizienz. Das Gehäuse besteht aus elektrolytisch-verzinktem Stahlblech und ist mit einer schwermetallfreien Kunststoff-Lackierung in der Farbe RAL 2004 - reinorange - versehen. Der Verteilerschrank ist mit einer Einfachtür, einem Federfallriegel für ein Vorhängeschloss und einer Griffmulde ausgestattet. Zudem verfügt er über Kranösen und seitliche Tragegriffe, die den Transport erleichtern. Das feuerverzinkte Untergestell mit Ösen für Erdnägel sorgt für zusätzliche Stabilität.
Produktmerkmale
- Leistungsschalter 3P 100A mit thermisch-magnetischem Auslöser
- RCD-Schutzschalter 4P 63A/300mA -B-
- CEE-Anbaudose 63A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 63A -C-
- RCD-Schutzschalter 4P 63A/30mA -B- mit Leitungsschutzschalter (MCB) 3P 63A -D-
- 2 CEE-Anbaudosen 32A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 32A -C-
- 3 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
- RCD-Schutzschalter 4P 40A/30mA -A-
- 6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Technische Daten
- Ausführung: WALTHER Verteilerschrank
- Norm: IEC 61439-4
- Anschlussleistung: 69 kVA
- Bemessungsstrom: 100 A
- Bemessungsspannung: 230/400 V
- Frequenz: 50 Hz
- RDF: 5
- Schutzart (IP): IP44
- Hauptschalter / NH-Abgänge: Leistungsschalter
- Anzahl der Pole Hauptschalter: 3
- Hauptschalter-Bemessungsstrom: 100 A
- Bedienfront IP: Bedienfront: IP21
- Anzahl Fehlerstrom-Schutzschalter 30 mA: 2
- Anzahl Fehlerstrom-Schutzschalter 300 mA: 1
- Anzahl Fehlerstrom-Schutzschalter 30mA -A-: 1
- Anzahl Fehlerstrom-Schutzschalter 30mA -B-: 1
- Anzahl Fehlerstrom-Schutzschalter 300mA -B-: 1
- Anzahl Leitungsschutzschalter: 13
- Anzahl CEE-Steckdosen 16 A / 400 V / 5-polig: 3
- Anzahl CEE-Steckdosen 32 A / 400 V / 5-polig: 2
- Anzahl CEE-Steckdosen 63 A / 400 V / 5-polig: 1
- Anzahl SCHUKO-Steckdosen: 6
Maße & Gewicht
- Höhe: 974 mm
- Breite: 669 mm
- Tiefe: 360 mm
- Gewicht: 92 kg
| Produkttyp | Verteilerschrank |
| Anschlussleistung [kVA] | 69 |
