Highlights
- Anschlussleistung: 44kVA
- Schutzart: IP 44
- Gehäusematerial: Elektrolytisch-verzinktes Stahlblech
- Farbe: RAL 2004 - reinorange
- RCD Typen: Typ B und Typ A
- CEE-Abgänge: 3 (16-32A)
- Schukos: 6
Der WALTHER Verteilerschrank ist ein leistungsstarker und zuverlässiger Verteiler für den Einsatz in anspruchsvollen Umgebungen. Mit einer Anschlussleistung von 44kVA und einer Schutzart von IP 44 ist er ideal für den Einsatz im Freien geeignet. Das Gehäuse besteht aus elektrolytisch-verzinktem Stahlblech und ist mit einer schwermetallfreien Kunststoff-Lackierung in der Farbe RAL 2004 - reinorange - versehen. Der Verteilerschrank verfügt über eine Einfachtür mit Federfallriegel für ein Vorhängeschloss und eine Griffmulde, was eine einfache Handhabung und Sicherheit gewährleistet. Kranösen und seitliche Tragegriffe erleichtern den Transport, während das feuerverzinkte Untergestell mit Ösen für Erdnägel zusätzliche Stabilität bietet. Die Einbauten, einschließlich der RCD-Schutzschalter, sind in einem Isolierstoffgehäuse untergebracht, was zusätzlichen Schutz bietet.
Produktmerkmale
- Leistungsschalter 3P 63A mit thermisch-magnetischem Auslöser
- RCD-Schutzschalter 4P 63A/30mA -B-
- CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-
- 2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-
- RCD-Schutzschalter 4P 40A/30mA -A-
- 6 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
Technische Daten
- Ausführung: WALTHER Verteilerschrank
- Norm: IEC 61439-4
- Anschlussleistung: 44 kVA
- Bemessungsstrom: 63 A
- Bemessungsspannung: 230/400 V
- Frequenz: 50 Hz
- RDF: 6
- Schutzart (IP): IP44
- Hauptschalter / NH-Abgänge: Leistungsschalter
- Anzahl der Pole Hauptschalter: 3
- Hauptschalter-Bemessungsstrom: 63 A
- Bedienfront IP: Bedienfront: IP21
- Anzahl Fehlerstrom-Schutzschalter 30 mA: 2
- Anzahl Fehlerstrom-Schutzschalter 30mA -A-: 1
- Anzahl Fehlerstrom-Schutzschalter 30mA -B-: 1
- Anzahl Leitungsschutzschalter: 9
- Anzahl CEE-Steckdosen 16 A / 400 V / 5-polig: 2
- Anzahl CEE-Steckdosen 32 A / 400 V / 5-polig: 1
- Anzahl SCHUKO-Steckdosen: 6
- Werkstoff des Gehäuses: Stahlblech

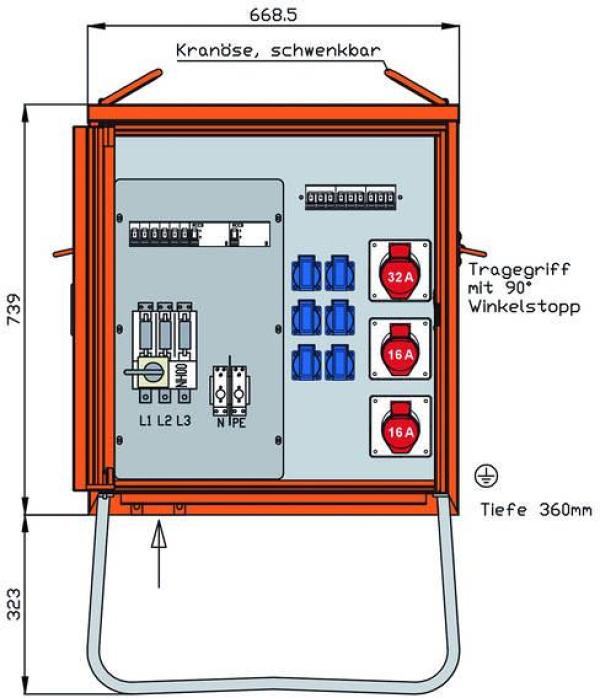

Maße & Gewicht
- Höhe: 739 mm
- Breite: 669 mm
- Tiefe: 360 mm
| Produkttyp | Verteilerschrank |
| Anschlussleistung [kVA] | 44 |
