Highlights
- Effiziente Kabeleinführung: Zwei horizontale Kabeleinführungen ermöglichen einen einfachen Ein- und Ausgang.
- Wartungsfreier Anschluss: Der CAGE CLAMP®-Anschluss sorgt für eine schnelle und sichere Verbindung.

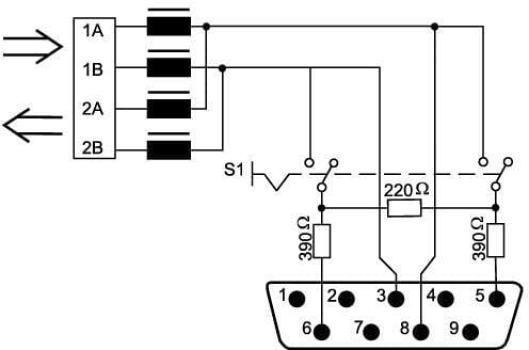

- Flexible Terminierung: Externer Schalter zum einfachen Ein- und Ausschalten der Terminierung.
- Vielseitige Anwendung: Ideal für den Anschluss eines PROFIBUS-Teilnehmers an die Busleitung.
- Robustes Design: Hergestellt aus hochwertigem PA66-105-V2 für Langlebigkeit.
- Hohe Übertragungsrate: Unterstützt bis zu 12 Mbit/s gemäß PROFIBUS-Spezifikation.
- Kompakte Bauweise: Mit einer Breite von nur 54 mm passt er in enge Räume.
Der Feldbusstecker ist die ideale Lösung für alle, die eine zuverlässige Verbindung in ihrem PROFIBUS-Netzwerk benötigen. Mit seinen zwei horizontalen Kabeleinführungen bietet er eine einfache Möglichkeit, Ein- und Ausgangskabel zu integrieren. Der wartungsfreie CAGE CLAMP®-Anschluss garantiert eine schnelle und sichere Verbindung, die durch einen Betätigungsschieber arretiert werden kann. So kannst du sicher sein, dass deine Installation stets stabil und zuverlässig bleibt. Ein weiteres Highlight ist der externe Schalter zur Terminierung. Dieser ermöglicht es dir, die Terminierung je nach Bedarf ein- oder auszuschalten, was besonders bei der Installation des ersten oder letzten Busteilnehmers von Vorteil ist. Die kompakte Bauweise und das robuste Gehäuse aus PA66-105-V2 machen den Stecker zu einem langlebigen Begleiter in deinem Netzwerk. Mit einer Übertragungsrate von bis zu 12 Mbit/s ist er bestens für anspruchsvolle Anwendungen geeignet.
Produktmerkmale
- Stecker D-Sub 9 mit 9 Polen
- PROFIBUS-Kommunikation
- Übertragungsrate von 12 Mbit/s
- Versorgungsspannung zwischen 4,75 und 5,25 V

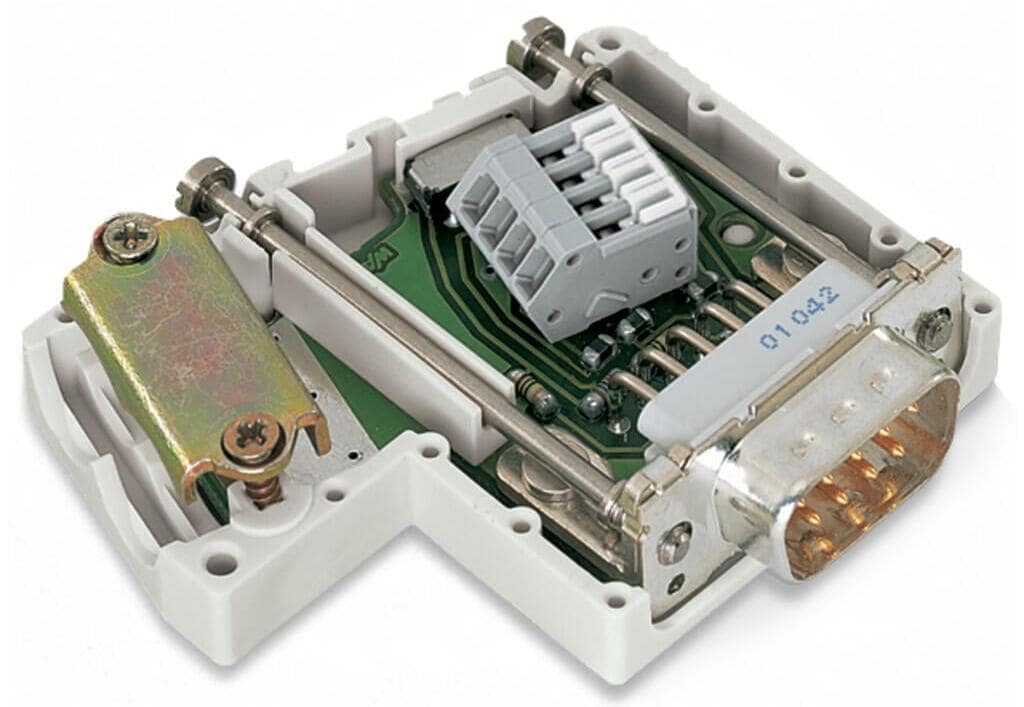

- CAGE CLAMP®-Klemmleiste mit Betätigungsschieber
- Geeignet für eindrähtige Leiter von 0,08 bis 0,5 mm²
- Abisolierlänge von 5 bis 6 mm
- Gehäusefarbe: lichtgrau
- Schutzart IP20
- Vibrationsfestigkeit von 4g gemäß IEC 60068-2-6
Technische Daten
- Versorgungsspannung: 4,75 ? 5,25 V
- Eingangsstrom: 5mA
- Umgebungstemperatur (Betrieb): 0 ? +60 °C
- Umgebungstemperatur (Lagerung): -25 ? +85 °C
- Relative Feuchte (ohne Betauung): 95%
- Brandlast: 0,29MJ

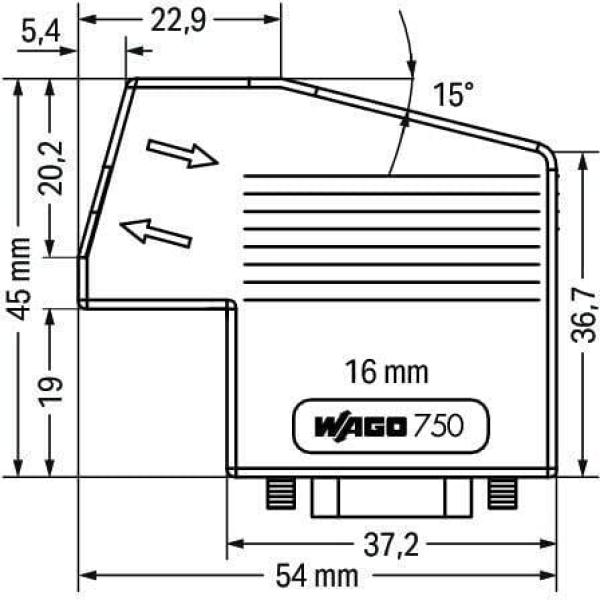

Maße & Gewicht
- Breite: 54 mm / 2.126 inch
- Höhe: 16 mm / 0.63 inch
- Tiefe: 45 mm / 1.772 inch
- Gewicht: 33,4g
- Anschließbarer Durchmesser der Mantelleitung: 4,5 ? 9,5 mm
- Anzahl der Leitungseinführungen: 2
