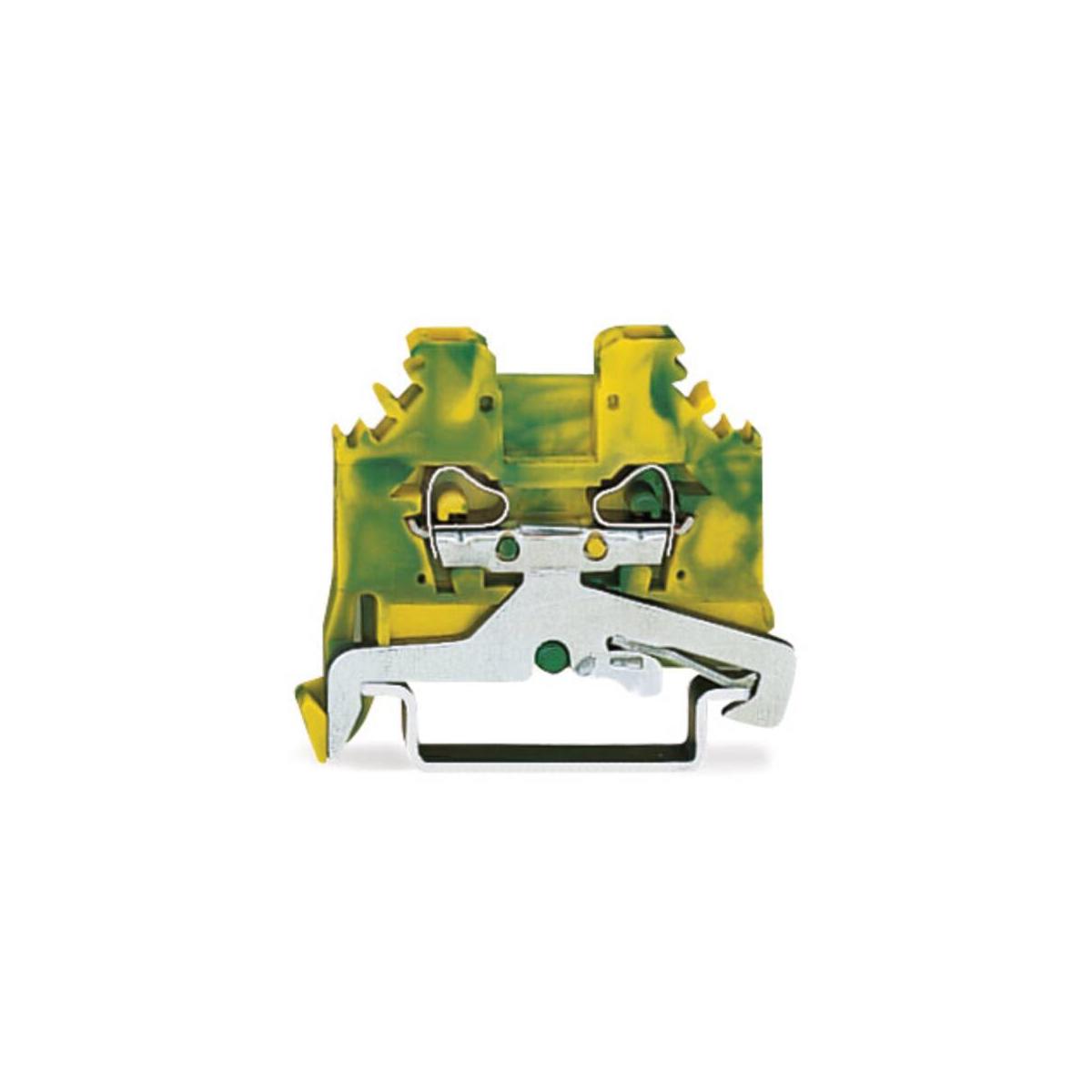

2-Leiter-Schutzleiterklemme, 2,5 mm², seitliche Beschriftungsaufnahmen, für Tragschiene 35 x 15 und 35 x 7,5, CAGE CLAMP®, 2,50 mm², grün-gelb, 0,08 - 2,5 mm², 800V/ 8kV, 24A, Klemmenbreite 5 mm.
Elektrische Daten:
- Bemessungsdaten gemäß IEC/EN 60947-7-2
Anschlussdaten:
- Klemmstellen: 2
- Gesamte Anzahl der Potentiale: 1
- Anzahl der Ebenen: 1
Anschluss 1:
- Anschlusstechnik: CAGE CLAMP®
- Betätigungsart: Betätigungswerkzeug
- Anschließbare Leiterwerkstoffe: Kupfer / Aluminium
- Eindrähtiger Leiter: 0,08 ? 2,5 mm² / 28 ? 12 AWG
- Feindrähtiger Leiter: 0,08 ? 2,5 mm² / 28 ? 12 AWG
- Hinweis (Leiterquerschnitt): 12 AWG: THHN, THWN
- Abisolierlänge: 8 ? 9 mm / 0.31 ? 0.35 inch
- Abisolierlänge: 16 ? 17 mm / 0.63 ? 0.67 inch
- Verdrahtungsrichtung: seitliche Verdrahtung
Geometrische Daten:
- Breite: 5 mm / 0.197 inch
- Höhe: 45 mm / 1.772 inch
- Tiefe ab Oberkante Tragschiene: 30,5 mm / 1.201 inch
Mechanische Daten:
- Bauform: horizontale Bauform
- Montageart: Tragschiene 35
- Beschriftungsebene: seitliche Beschriftung
Werkstoffdaten:
- Farbe: grün-gelb
- Isolierstoffgruppe: I
- Isolierwerkstoff Hauptgehäuse: Polyamid (PA66)
- Brennbarkeitsklasse gemäß UL 94: V0
- Brandlast: 0,074MJ
- Gewicht: 8,1 g
Umgebungsbedingungen:
- Verarbeitungstemperatur: -35 ? +85 °C
- Dauergebrauchstemperatur: -60 ? +105 °C
| Produktart | Schutzleiterklemme |
| Leiterquerschnitt [mm²] | 2,5 |
