Leuchtentyp

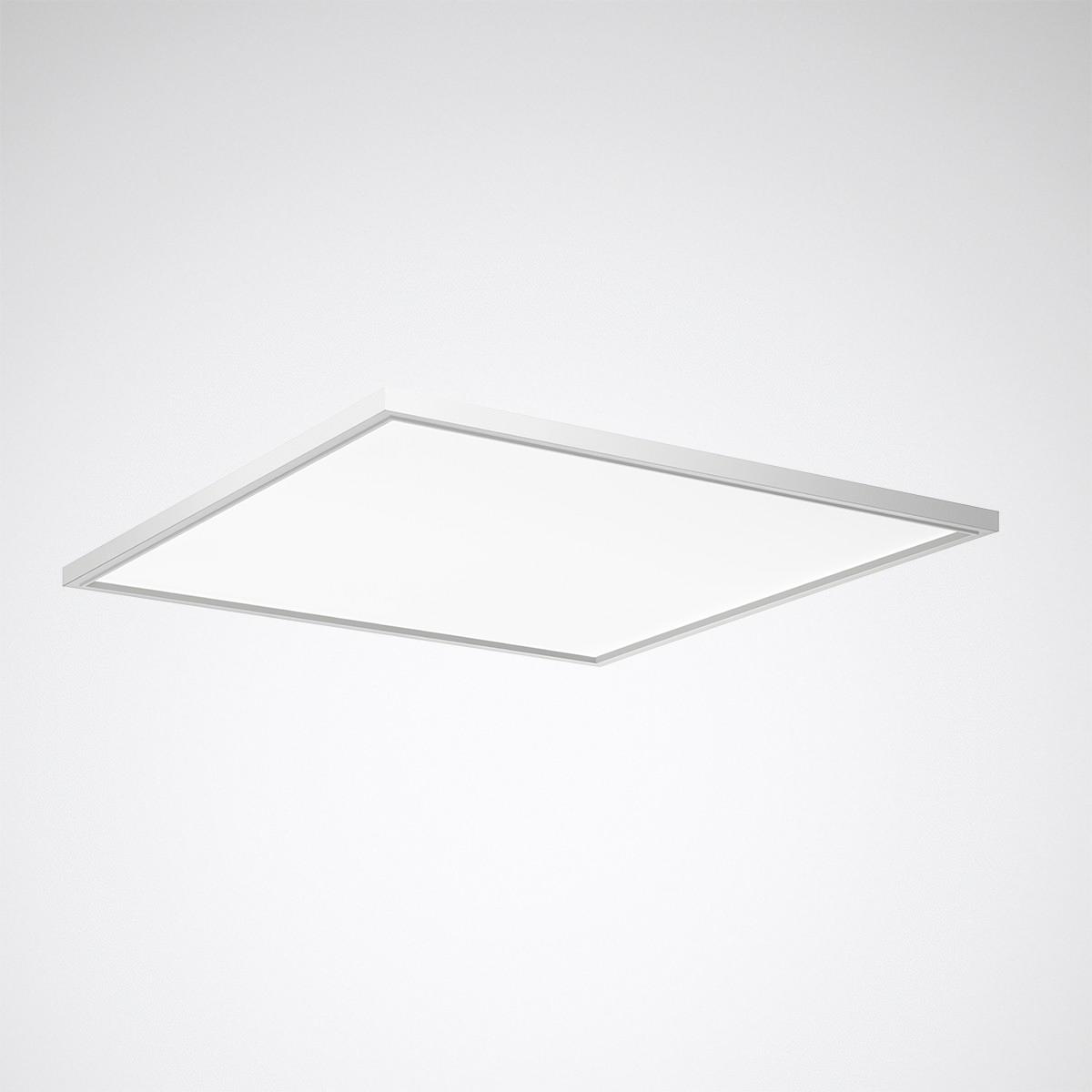

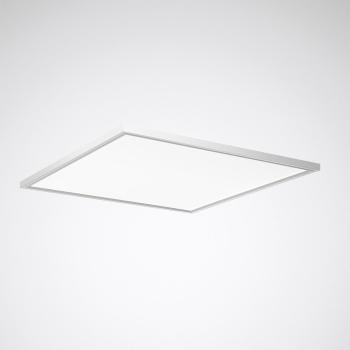

Quadratische LED-Einbauleuchte mit mikroprismatischer Abdeckung PW.
Anwendungsbereiche
Für Arbeitsplätze mit Bildschirmgeräten. Büros, Flure, Foyers, Konferenzräume, Verkaufsflächen, Wartezonen. Erzeugung einer tieferen Raumwirkung.
Montagearten
LED-Einlegeleuchte für Systemdecken mit sichtbaren Tragschienen. Der Leuchtenkörper schließt mit dem Deckensystem raumseitung bündig ab. Systemmaß 600 x 600 (M73).
Optisches System
Das optische System besteht aus einer hocheffizienten PMMA-Abdeckung mit Mikroprismatik. PW (prismatic wide). Die mikrostrukturierte PMMA-Prismen-Oberfläche des optischen Systems wirkt entblendend, ist vergilbungsfrei und trübt nicht ein. Mit tief-breit strahlender Lichtstärkeverteilung. Blendungsbewertung nach UGR-Einstufung (EN 12464-1) < 19. Bildschirmgerecht gemäß EN 12464-1 durch begrenzte Leuchtdichten L ? 3000 cd/m2 für Ausstrahlungswinkel oberhalb 65° rundum. Harmonische Lichtwirkung durch gleichmäßig ausgeleuchteten Lichtaustritt. Individuelle Gestaltung der Lichtaustrittsfläche (z.B. durch Druck) und weitere Sonderlösungen auf Anfrage möglich.
LED-System
Bemessungslichtstrom 4200 lm, Bemessungsleistung 31,00 W, Leuchten-Lichtausbeute 135 lm/W. Lichtfarbe neutralweiß, ähnlichste Farbtemperatur (CCT) 4000 K, Farborttoleranz (initial MacAdam) ? 3 SDCM, allgemeiner Farbwiedergabeindex (CRI) Ra > 80. Mittlere Bemessungslebensdauer L80(tq 25 °C) = 100.000 h, mittlere Bemessungslebensdauer L90(tq 25 °C) = 50.000 h.
Leuchtenkörper
Leuchtenkörper aus Aluminium-Strangpressprofil. Oberfläche weiß beschichtet, (RAL 9016). Das schmale Flankenprofil schließt bündig mit der Tragschiene ab. Zur Erzeugung eines Tiefeneffektes in der Decke ist der Leuchtenrahmen 3-dimensional profiliert. Leuchte mit Dämmmaterial bei ta 25°C abdeckbar, ta35 °C ohne Dämmmaterial ebenfalls nutzbar.
Elektrischer Anschluss
Verpolungssicher Schnellanschluss mit Netzweiterleitung bis Ø 2,5 mm². Anschluss des Vorschaltgerätes an Leuchte mittels Steckverbindung (Plug and Play). Das Verpackungskonzept der Leuchte ermöglicht die separate Entnahme des Betriebsgeräts zur Vormontage, die weiteren Bestandteile der Leuchte bleiben bis zur Endmontage geschützt.
Elektrische Ausführung
Mit externem Betriebsgerät, digital dimmbar (DALI). Betriebsgerät gemäß DALI-2-Standard (EN 62386). Betriebsgerät leerlauffest und vor Fehlanschluss, Kurzschluss, Überlastung und Übertemperatur geschützt. Das Betriebsgerät ist austauschbar. Output Ripple des Betriebsgerätes ? 4 % zur effektiven Ansteuerung des LED-Systems und flickerfreiem Licht. Die Touch-DIM Funktion ermöglicht das Schalten und Dimmen der Leuchte mittels Taster über das DALI-Leiterpaar. Die Leuchte ist Monitoring ready (MOR), liefert Leuchtendaten zur Überwachung oder vorausschauenden Wartung und ist damit kompatibel zu den TRILUX Digital Services (Energy Monitoring und Light Monitoring).
Technische Details
- Schutzklasse: II
- Breite: 596 mm
- Spannungsart: AC/DC
- Einbaubreite: 596 mm
- Länge: 596 mm
- Höhe/Tiefe: 22 mm
- Leuchtmittel: LED nicht austauschbar
- Lichtaustritt: direkt
- Lichtverteilung: symmetrisch
- Schlagfestigkeit: IK02
- Nennspannung: 220 - 240 V
- Schutzart (IP): IP40
- Mit Leuchtmittel: ja
- Geeignet für Leuchtmittelanzahl: 1
- Mit Betriebsgerät: ja
- Ausstrahlungswinkel: mediumstrahlend 21-40°
- Farbtemperatur: 4000 K
- Max. Systemleistung: 31 W
- Bemessungslichtstrom nach IEC 62722-2-1: 4200 lm
- Einbauhöhe/-tiefe: 160 mm
Installationshinweis
Die Lampen können in der Leuchte nicht ausgetauscht werden!
| Produkttyp | Einbauleuchte |
| Leuchtmittelart | LED |
| Leistung [Watt] | 31 |
| Sockel | k.A. |
| Schutzklasse | II |
| Leuchtkraft [Lumen] | 4200 |
