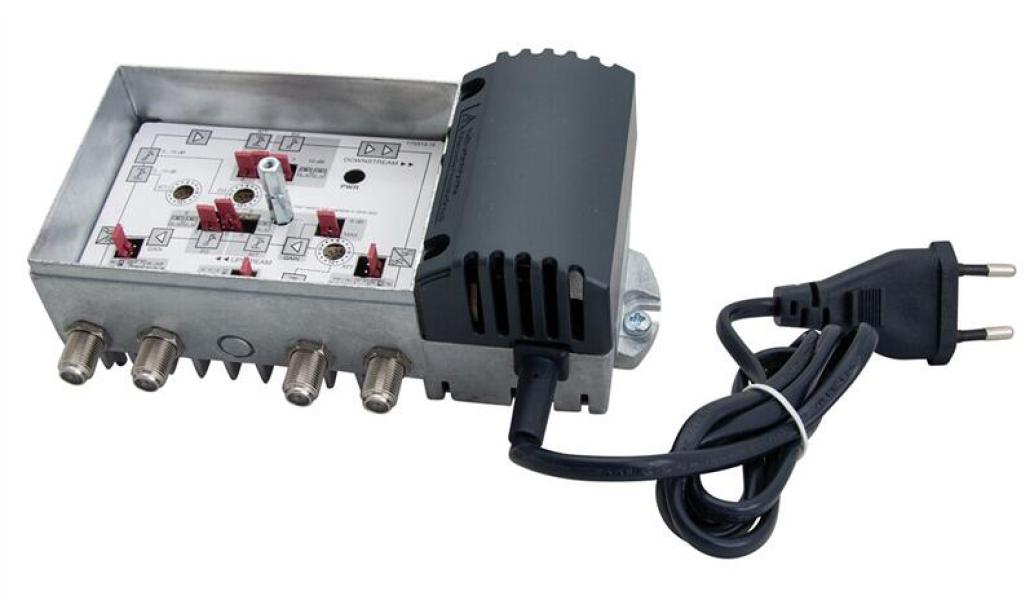

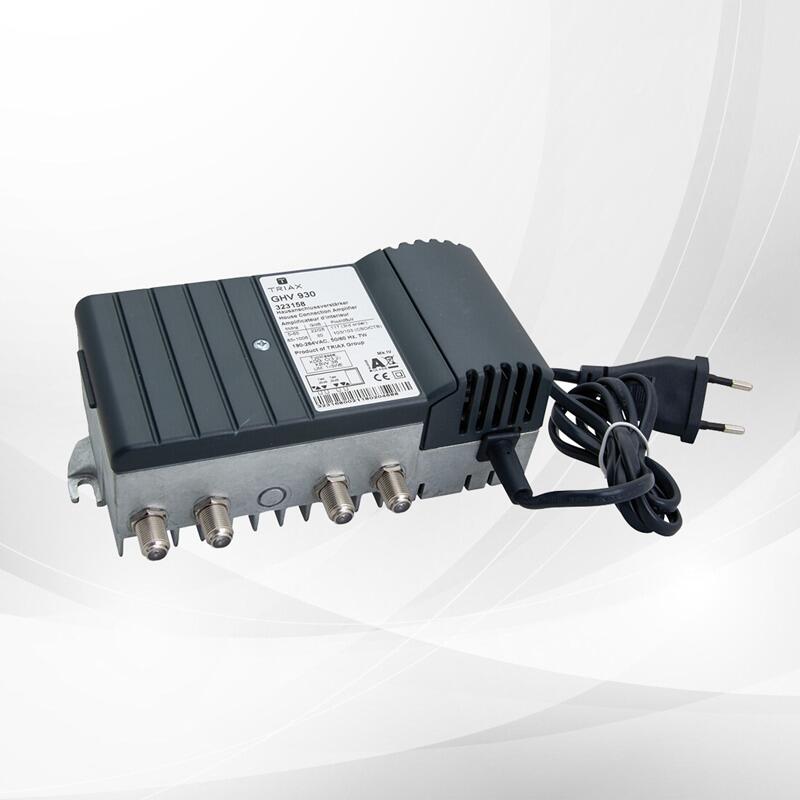

Triax GHV 930 Hausanschlussverstärker mit Rückweg, 40/85-1006MHz, 30dB (323158)

Für multimediafähige CATV/BK-Netze mit aktivem (passivem) Rückweg.

• zukunftssichere 1 GHz-Technologie
• Drehschalter zur Einstellung der Dämpfung und Entzerrung in 1 dB Schritten
• All-on-board: keine Module und Steck-Pads erforderlich
• Grundverstärkung des Rückwegs um 6 dB absenkbar ohne Beeinträchtigung von Rauschen und Aussteuerfähigkeit
• VHF-Band I Betrieb durch Abschalten des Rückwegs aktivierbar
• besonders wirtschaftlich durch hocheffizientes, langlebiges und energiesparendes Schaltnetzteil
• hochwertige F-Anschlüsse für sichere Kontaktierung und damit Ingress- und LTE-Schutz
• Messbuchsen an Ein- und Ausgang
• umfangreicher ESD-/Überspannungsschutz

Eigenschaften:

• Ausgangspegel CSO (42 Kan., 852 MHz):101 dBµV
• Ausgangspegel CSO (42 Kan., 852 MHz):101/103 dBµV
• Ausgangspegel CTB (42 Kan., 862 MHz):101/103 dBµV
• Ausgangspegel rückwärts:120 dBµV

Frequenzbereich:

• Frequenzbereich:47 - 1006, 85-1006 MHz
• Frequenzbereich - rückwärts:5-65 MHz

Verstärkung:

• Verstärkung:30 1006MHz dB
• Gain Forward - Interstage:0/3/7/10
• Gain Return (60MHz):22/28
• Rauschmaß:6.5 dB
• Rauschmaß Rückweg:5 dB
• Noise Figure - Forward (VHF I "on"):6.5

Dämpfung:

• Dämpfung 0...15 dB Interstage Dämpfung:0/3/7/10

Rückflussdämpfung:

• Return loss - input (40 MHz): >18

Algemeine Daten:

• AC Betriebsspannung: 190...264 VAC
• Leistungsaufnahme (typ.): <7 W
• Class:II

Anschlüsse:

• Ausgang Anschluß: F-Buchse
• Eingang Anschluß: F-Buchse
• Messbuchse Eingang: -20 dB
• Messbuchse Ausgang: -20 dB
• Anschlusstyp: F-buchse
• HF Anschlüsse: F-Verbinder
• HF Anschluss Eingang: F-Buchse
• HF Anschluss Ausgang: F-Buchse

Mechanische Daten:

• Schutzklasse: IP20
• Gewicht: 0.65 kg
• Bredde: 170 mm
• Höhe: 65 mm
• Tiefe: 100 mm
