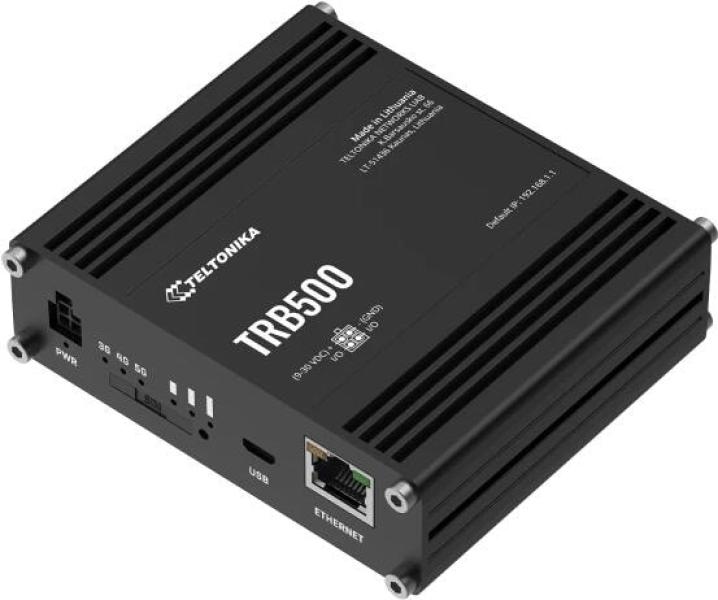

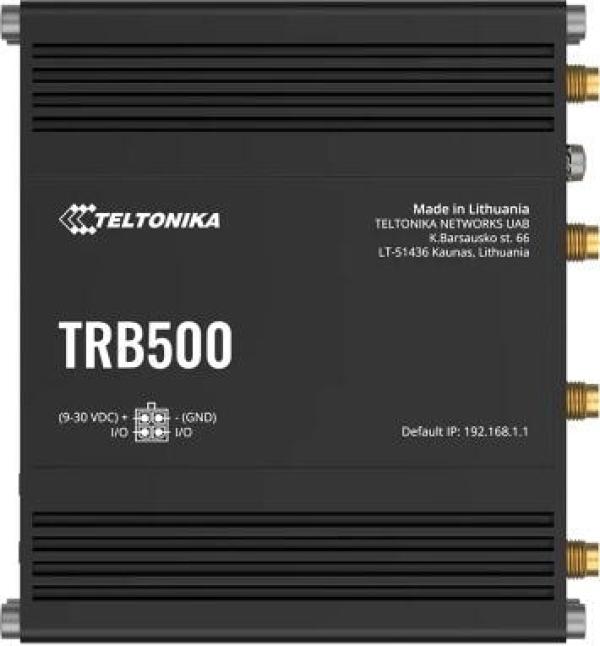

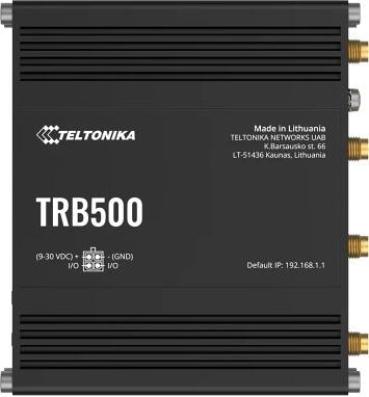

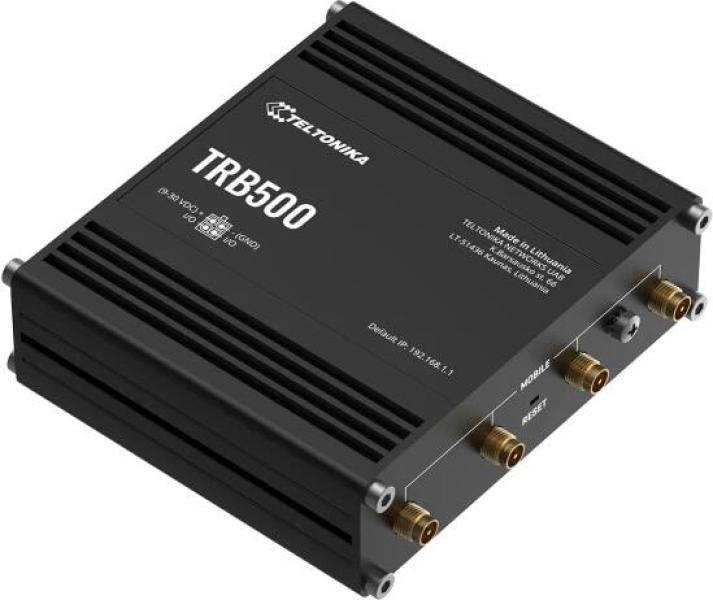

TRB500 ist ein kompaktes, energieeffizientes 5G-Gateway für ultraschnelle Datenübertragung mit extrem geringer Latenz. Die Abwärtskompatibilität mit 4G- und 3G-Netzen ermöglicht zukunftssichere Lösungsinfrastrukturen auch in Gebieten, in denen 5G noch nicht verfügbar ist.
Mobile
Mobiles Modul
- 5G Sub-6Ghz SA/NSA 2,1/3,3 Gbit/s DL (4x4 MIMO), 900/600 Mbit/s UL (2x2)
- 4G LTE Cat 20 bis zu 2,0 Gbit/s DL/ 200 Mbit/s UL
- 3G bis zu 42 DL/ 5,76 UL Mbit/s
3GPP-Version Version 15
Status
- IMSI, ICCID, Betreiber, Betreiberstatus
- Datenverbindungsstatus, Netzwerktyp, CA-Anzeige
- Bandbreite, verbundenes Band, Signalstärke (RSSI)
- SINR, RSRP, RSRQ, EC/IO, RSCP, gesendete/empfangene Daten
- LAC, TAC, Zellen-ID, ARFCN, UARFCN, EARFCN, MCC und MNC
SMS
- SMS-Status, SMS-Konfiguration, SMS senden/lesen über HTTP POST/GET
- E-MAIL zu SMS, SMS zu E-MAIL, SMS zu HTTP, SMS zu SMS, geplante SMS
- SMS-Autoraply, SMPP
USSD Unterstützt das Senden und Lesen von unstrukturierten Zusatzdienstdatennachrichten
Schwarze/Weiße Liste Schwarze/weiße Liste der Betreiber (nach Land oder einzelnen Betreibern)
Bandverwaltung
- Bandsperre
- Statusanzeige für verwendetes Band
SIM-PIN-Code-Verwaltung Die SIM-PIN-Code-Verwaltung ermöglicht das Festlegen, Ändern oder Deaktivieren der PIN der SIM-Karte
APN Auto-APN
Brücke Direkte Verbindung (Bridge) zwischen mobilem ISP und Gerät im LAN
Durchreichen Gateway weist seine mobile WAN-IP-Adresse einem anderen Gerät im LAN zu
Gerahmtes Routing Framed Routing: Unterstützung eines IP-Netzwerks hinter 5G UE
Ethernet
1 x ETH-Port, 10/100/1000 Mbit/s, unterstützt automatisches MDI/MDIX-Crossover
Netzwerk
- Routenplanung: Statisches Routing, Dynamisches Routing (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP), Richtlinienbasiertes Routing
- Netzwerkprotokolle: TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SFTP, FTP, SMTP, SSL/TLS, ARP, VRRP, PPP, PPPoE, UPNP, SSH, DHCP, Telnet, SMPP, SNMP, MQTT, Wake On Lan (WOL), VXLAN
VoIP-Passthrough-Unterstützung
H.323- und SIP-alg-Protokoll-NAT-Helfer, die eine ordnungsgemäße Weiterleitung von VoIP-Paketen ermöglichen
Verbindungsüberwachung
- Ping-Neustart, Wget-Neustart, regelmäßiger Neustart
- LCP und ICMP zur Link-Überprüfung
Firewall
- Portweiterleitung, Verkehrsregeln, benutzerdefinierte Regeln, TTL-Zielanpassung
- Firewall-Statusseite: Alle Firewall-Statistiken, Regeln und Regelzähler anzeigen
- Hafenmanagement: Geräteports anzeigen, aktivieren und deaktivieren, die automatische Konfiguration ein- oder ausschalten, die Übertragungsgeschwindigkeit ändern usw.
Netzwerktopologie Visuelle Darstellung Ihres Netzwerks, die zeigt, welche Geräte mit welchen anderen Geräten verbunden sind
Hotspot
- Captive Portal (Hotspot), interner/externer Radius-Server
- Radius-MAC-Authentifizierung, SMS-Autorisierung, SSO-Authentifizierung
- Interne/externe Zielseite, Walled Garden, Benutzerskripte, URL-Parameter
- Benutzergruppen, Einschränkungen für einzelne Benutzer oder Gruppen, Benutzerverwaltung, 9 standardmäßig anpassbare Designs und Option zum Hoch- und Herunterladen benutzerdefinierter Hotspot-Designs
DHCP
- Statische und dynamische IP-Zuweisung, DHCP-Relay
- DHCP-Serverkonfiguration, Status, statische Leases: MAC mit Platzhaltern
DDNS Unterstützt >25 Dienstanbieter, andere können manuell konfiguriert werden
DNS über HTTPS DNS über HTTPS-Proxy ermöglicht sichere DNS-Auflösung durch Weiterleitung von DNS-Anfragen über HTTPS
Netzwerksicherung Mobile, VRRP, kabelgebundene Optionen, die jeweils als automatisches Failover verwendet werden können
SSHFS Möglichkeit, Remote-Dateisystem über das SSH-Protokoll zu mounten
Verkehrsmanagement Echtzeitüberwachung, Diagramme des drahtlosen Signals, Verlauf der Verkehrsnutzung
Sicherheit
- Authentifizierung: Pre-Shared Key, digitale Zertifikate, X.509-Zertifikate, TACACS+, Authentifizierung interner und externer RADIUS-Benutzer, Blockierung von IP- und Anmeldeversuchen, zeitbasierte Anmeldeblockierung, integrierter Zufallskennwortgenerator
- Firewall: Vorkonfigurierte Firewall-Regeln können über die WebUI aktiviert werden, unbegrenzte Firewall-Konfiguration über CLI, DMZ, NAT, NAT-T, NAT64
- Angriffsprävention: DDOS-Prävention (SYN-Flood-Schutz, SSH-Angriffsprävention, HTTP/HTTPS-Angriffsprävention), Port-Scan-Prävention (SYN-FIN, SYN-RST, X-mas, NULL-Flags, FIN-Scan-Angriffe)
- VLAN: Port- und Tag-basierte VLAN-Trennung
- Mobile Kontingentkontrolle: Mobiles Datenlimit, anpassbarer Zeitraum, Startzeit, Warnlimit, Telefonnummer
- WEB-Filter: Blacklist zum Blockieren unerwünschter Websites, Whitelist zum Festlegen ausschließlich zulässiger Websites
- Zugriffskontrolle: Flexible Zugriffskontrolle von SSH, Weboberfläche, CLI und Telnet
- SSL-Zertifikatsgenerierung: Methoden zur Zertifikatsgenerierung von Let?s Encrypt und SCEP
VPN
- OpenVPN: Mehrere Clients und ein Server können gleichzeitig ausgeführt werden, 27 Verschlüsselungsmethoden
- OpenVPN-Verschlüsselung: DES-CBC 64, RC2-CBC 128, etc.
- IPsec: XFRM, IKEv1, IKEv2, mit 14 Verschlüsselungsmethoden für IPsec
- GRE: GRE-Tunnel, GRE-Tunnel über IPsec-Unterstützung
- PPTP, L2TP: Client/Server-Instanzen können gleichzeitig ausgeführt werden, L2TPv3
- Stunnel: Proxy, der dazu dient, TLS-Verschlüsselungsfunktionen zu bestehenden Clients und Servern hinzuzufügen, ohne den Programmcode zu ändern
- DMVPN: Methode zum Aufbau skalierbarer IPsec-VPNs
- SSTP: Unterstützung für SSTP-Clientinstanzen
- ZeroTier: ZeroTier VPN-Client-Unterstützung
- WireGuard: WireGuard VPN-Client- und Server-Unterstützung
- Tinc: Tinc bietet Verschlüsselung, Authentifizierung und Komprimierung in seinen Tunneln, Client- und Server-Unterstützung
OPC UA
- Unterstützte Modi: Client, Server
- Unterstützte Verbindungstypen: TCP
MODBUS
- Unterstützte Modi: Server, Client
- Unterstützte Verbindungstypen: TCP
- Benutzerdefinierte Register: Benutzerdefinierte MODBUS TCP-Registerblockanforderungen
- Unterstützte Datenformate: 8 Bit: INT, UINT; etc.
DATEN ZUM SERVER
- Protokoll: HTTP(S), MQTT, Azure MQTT, Kinesis
- Daten an den Server: Extrahieren Sie Parameter und senden Sie sie an einen einzigen Server
MQTT-Gateway Modbus MQTT-Gateway ermöglicht das Senden von Befehlen und Empfangen von Daten vom MODBUS-Server über den MQTT-Broker
DNP3
- Unterstützte Modi: Station, Außenstation
- Unterstützte Verbindung: TCP
DLMS
- DLMS-Unterstützung: DLMS - Standardprotokoll für den Datenaustausch von Verbrauchszählern
- Unterstützte Modi: Kunde
- Unterstützte Verbindungstypen: TCP
- COSEM: Ermöglicht das Scannen von COSEM-Messobjekten zur automatischen Erkennung und Konfiguration
API Teltonika Networks Web API (Beta)-Unterstützung: Erweitern Sie die Möglichkeiten Ihres Geräts mit API-Endpunkten
Überwachung und Verwaltung
- WEB-Benutzeroberfläche: HTTP/HTTPS, Status, Konfiguration, FW-Update
- FOTA: Firmware-Update vom Server, automatische Benachrichtigung
- SSH: SSH (v1, v2)
- SMS: SMS-Status, SMS-Konfiguration
- Anruf: Neustart, Status, Mobile Daten ein/aus
- TR-069: OpenACS, EasyCwmp, etc.
- MQTT: MQTT-Broker, MQTT-Publisher
- SNMP: SNMP (v1, v2, v3), SNMP-Trap
- JSON-RPC: Verwaltungs-API über HTTP/HTTPS
- Effektivwert: Teltonika Remote Management System (RMS)
IoT-Plattformen
- ThingWorx: Überwachung von WAN-Typ, WAN-IP, Name des Mobilfunkbetreibers
- Cumulocity: Überwachung von Gerätemodell, Revisions- und Seriennummer
- Azure IoT Hub: Konfiguration mit Data to Server zur Versendung an die Cloud
- AWS IoT Core: Dienstprogramm zur Interaktion mit der AWS-Cloud-Plattform
Systemeigenschaften
- CPU: Einzelkern ARM Cortex A7, 1,5 GHz
- RAM: 256 MB
- FLASH-Speicher: 512 MB
Firmware / Konfiguration
- WEB-Benutzeroberfläche: Firmware aktualisieren, Konfigurationsprofile
- FOTA: FW aktualisieren
- Effektivwert: Aktualisieren Sie die FW/Konfiguration für mehrere Geräte gleichzeitig
- Einstellungen beibehalten: Aktualisieren Sie die Firmware, ohne die aktuelle Konfiguration zu verlieren
- Auf Werkseinstellungen zurücksetzen: Komplett-Werksreset
FIRMWARE-ANPASSUNG
- Betriebssystem: RutOS (OpenWrt-basiertes Linux-Betriebssystem)
- Unterstützte Sprachen: Busybox-Shell, Lua, C, C++ und Python, Java im Paketmanager
- Entwicklungstools: SDK-Paket mit bereitgestellter Build-Umgebung
- GPL-Anpassung: Erstellung eigener Firmware und Webseitenanwendung möglich
- Paketmanager: Dienst zur Installation zusätzlicher Software
Eingang / Ausgang
- Eingang: Bis zu 2 x konfigurierbare digitale Eingänge
- Ausgabe: Bis zu 2 x konfigurierbare digitale Ausgänge
- Veranstaltungen: E-Mail, RMS, SMS
- I/O-Jongleur: Ermöglicht die Festlegung bestimmter E/A-Bedingungen
Leistung
- Anschluss: 4-polige industrielle DC-Strombuchse, Eingangsspannungsbereich 9 ? 30 VDC
- Stromverbrauch: Leerlauf: < 3 W, Max < 6 W

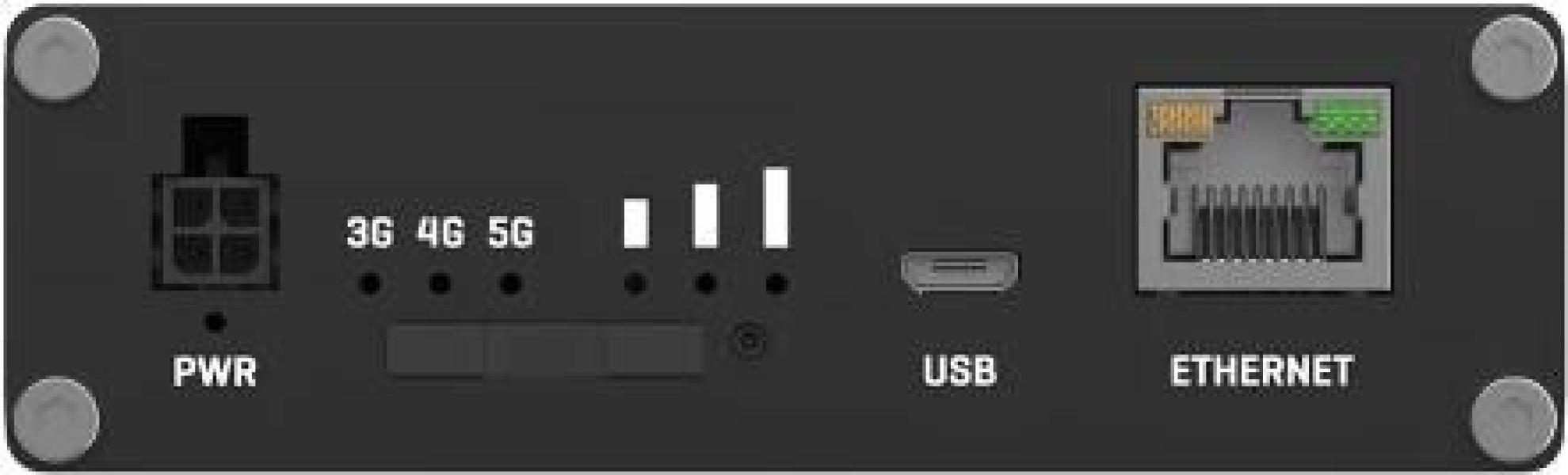

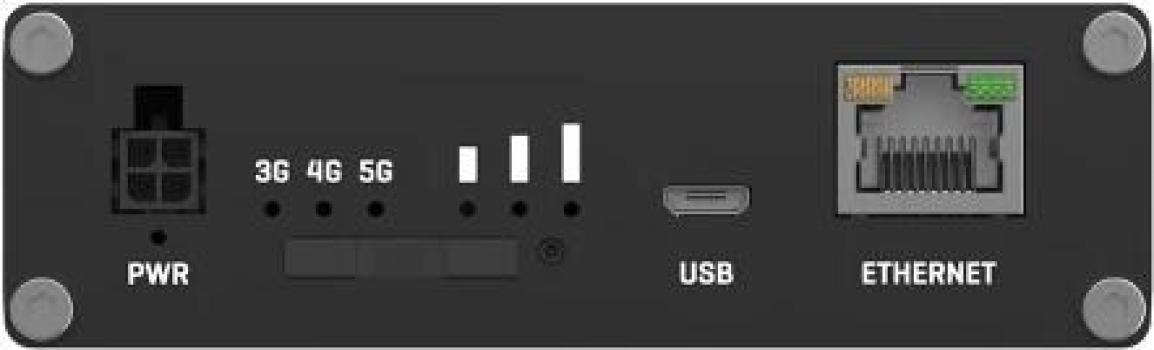

Physikalische Schnittstellen
- Ethernet: 1 x RJ45-Anschluss, 10/100/1000 Mbit/s
- E/A: 2 x konfigurierbare E/A-Pins
- Status-LEDs: 3 x Verbindungstyp-Status, 3 x Verbindungsstärke, 2 x ETH-Status, 1 x Power-LED
- SIM: 1 x SIM-Steckplatz
- Leistung: 1 x 4-poliger Stromanschluss

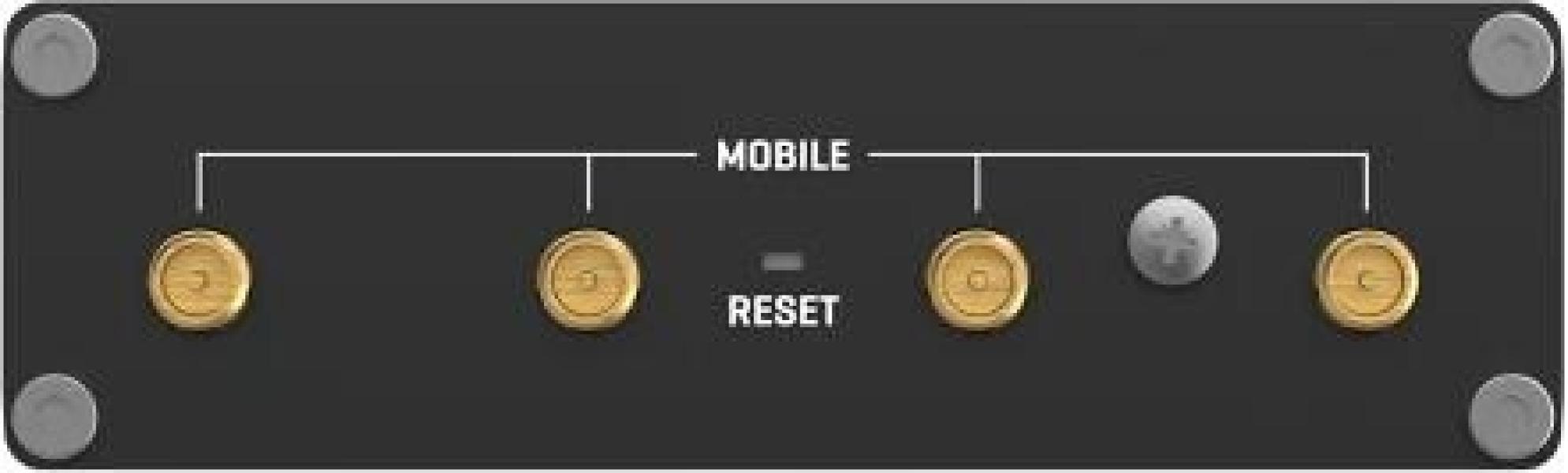

- Antennen: 4 x SMA für Mobilgeräte
- USB: 1 x Virtuelle Netzwerkschnittstelle über Micro-USB
- Zurücksetzen: Schaltfläche ?Neustart/Benutzerstandards zurücksetzen/Werksreset?
Physikalische Spezifikation
- Gehäusematerial: Aluminiumgehäuse
- Maße: 100 x 30 x 93,4 mm
- Gewicht: 241 g
- Montagemöglichkeiten: DIN-Schiene, Wandmontage, flache Oberfläche
Betriebsumgebung
- Betriebstemperatur: -40 °C bis 75 °C
- Luftfeuchtigkeit bei Betrieb: 10 % bis 90 % nicht kondensierend
- Schutzart: IP30
Zulassungen und Typgenehmigungen
- Regulatorische: UKCA, RCM, CB, NBTC, RoHS, REACH
EMV-Emissionen und Immunität
- Normen: EN 55032:2015 + A11:2020 + A1:2020, etc.
RF Normen: EN 301 908-1 V13.1.1, etc.
Sicherheit Normen: EN IEC 62368-1:2020 + A11:2020, etc.
