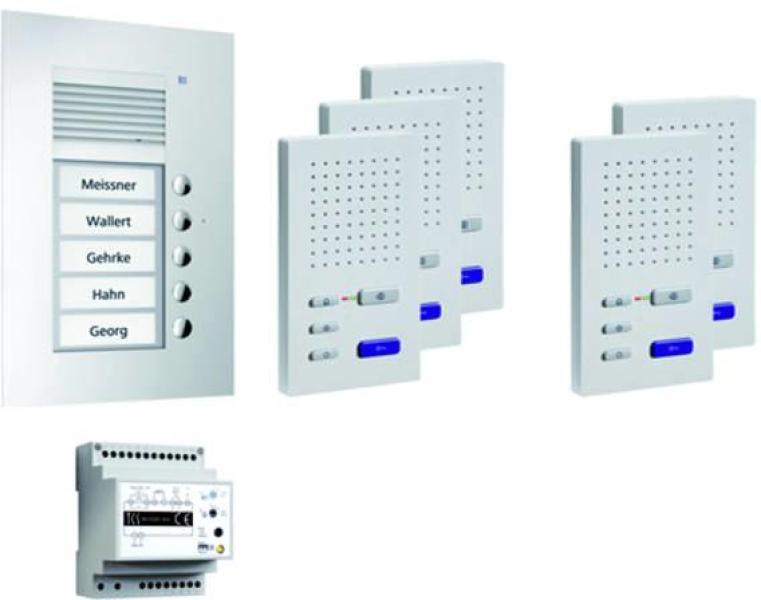

Paketbeschreibung:
- Typ: pre:pack Audio für 5 Wohneinheiten
- Innenstation: Freisprecher
- Außenstation: zur Unterputzmontage
- Stromversorgung: Steuergerät für Audioanlagen
- System: vorkonfigurierte TCS-Anlage
Freisprecher ISW3030-0140
Produktmerkmale:
- Anzahl akustischer Rufunterscheidungen:
- 4 (davon bis zu 2 von Außenstationen)
- Sprechverbindung: Freisprechen / Wechselsprechen
- (aktivierbar)
- Anzahl wählbarer Ruftöne: 13
- automatisches Freisprechen nach Internruf:
- aktivierbar
- Mithörsperre: ja
- automatische Gesprächsabschaltung: ja
- Ruftonabschaltung: an Ruf-AUS-Taste
- Ruftonlautstärke: einstellbar
- Gesprächslautstärke: einstellbar
- Montageform: Aufputzmontage auf Unterputzdose /
- Auftischmontage
- Gehäuseform: Aufputzgehäuse
- Material Gehäuse: Kunststoff (mattiert)
- Farbe Gehäuse: weiß
Erweiterte Eigenschaften:
- Türöffnerfunktion: an Türöffnertaste
- Lichtschaltfunktion: an Lichttaste
- Steuerfunktion(en): an Funktionstaste
- Parallelruf: aktivierbar
- LED (rot): Ruftonabschaltung
- LED (grün): Tür- und Internrufe (Kurzzeitspeicherung),
- Besetztanzeige
- funktional erweiterbar: Einbauplätze für Rufrelais,
- Funksignalgerät, EnOcean- Funkinterface
- Unterschale: vorinstallierbar mit gesteckter
- Schraubklemme
- Installationsmix Audio, Video, Zutritt in einer Anlage: möglich
- Fehleranzeige: optisch / akustisch
- (Summenfehleranzeige an beiden LEDs)
- Inbetriebnahme und Konfiguration: manuell,
- mit Servicegerät, mit Konfigurationssoftware
Technsiche Daten:
- Technologie: TCS:BUS
- Anzahl Drähte: 2- oder 3-Draht möglich
- Stromaufnahme, in Ruhe (mA): 0,8
- Stromaufnahme, maximal (mA): 74
- Aufputzgehäuse HxBxT (mm): 180x100x25
- zulässige Umgebungstemperatur (°C): -5 bis +40
Außenstation PUK05/1-EN
Produktmerkmale:
- Verwendung: Audio-Außenstation
- Anzahl Klingeltasten: 5
- Montageform: Unterputzmontage
- Gehäuseform: Frontplatte mit Unterputzkasten
- Sprachausgabe: integrierter Lautsprecher
- Material Gehäuse: Aluminium
- Farbe Gehäuse: eloxiert natur
- Material Klingeltasten: Metall mit wartungsfreien
- Kontakten
- Namensschildglas: bruchsicher
- Namensschildbeleuchtung: energiesparend mit LED
- Öffnungsprinzip: win:clip
- Lautstärke Sprachausgabe: einstellbar
- Lautstärke Mikrofon: einstellbar
- Lautstärke Mikrofonempfindlichkeit: einstellbar
Erweiterte Eigenschaften:
- Lichtschaltfunktion: an unprogrammierter Klingeltaste
- Installationsmix Audio, Video, Zutritt in einer Anlage: möglich
- Inbetriebnahme und Konfiguration: manuell,
- mit Servicegerät, mit Konfigurationssoftware
- Speicher Anlagenkonfiguration: tauschbar gesteckt
Technsiche Daten:
- Technologie: TCS:BUS
- Anzahl Drähte: 3-Draht notwendig
- Stromaufnahme, in Ruhe (mA): 19
- Stromaufnahme, maximal (mA): 36
- Frontplatte HxBxT (mm): 230x150x3
- Unterputzkasten HxBxT (mm): 181x126x40
- Namensschild HxB (mm): 19x62
- zulässige Umgebungstemperatur (°C): -20 bis +50
- UV-Beständigkeit: uneingeschränkt
Versorgungs- und Steuergerät BVS20-SG
Produktmerkmale:
- Verwendung: Versorgungs- und Steuergerät für
- Audio-Kleinanlagen
- Ausstattung: Lichtschalt- und Türöffnerrelais,
- Programmiertaste
- LED-Anzeige: ja
- Gehäuseform: Reiheneinbaugehäuse 4 TE für Hutschiene
Erweiterte Eigenschaften:
- Türöffnerfunktion: mit integrierter Spannungsversorgung
- Lichtschaltfunktion: mit potentialfreiem Relaiskontakt
- Türöffnerzeit: manuell einstellbar
- Lichtschaltzeit: manuell einstellbar
Technische Daten:
- Eingangsspannung: 230 V (188 bis 260 V), 50/60 Hz
- Reiheneinbaugehäuse HxBxT (mm): 90x72x70
- zulässige Umgebungstemperatur (°C): 0 bis +40
