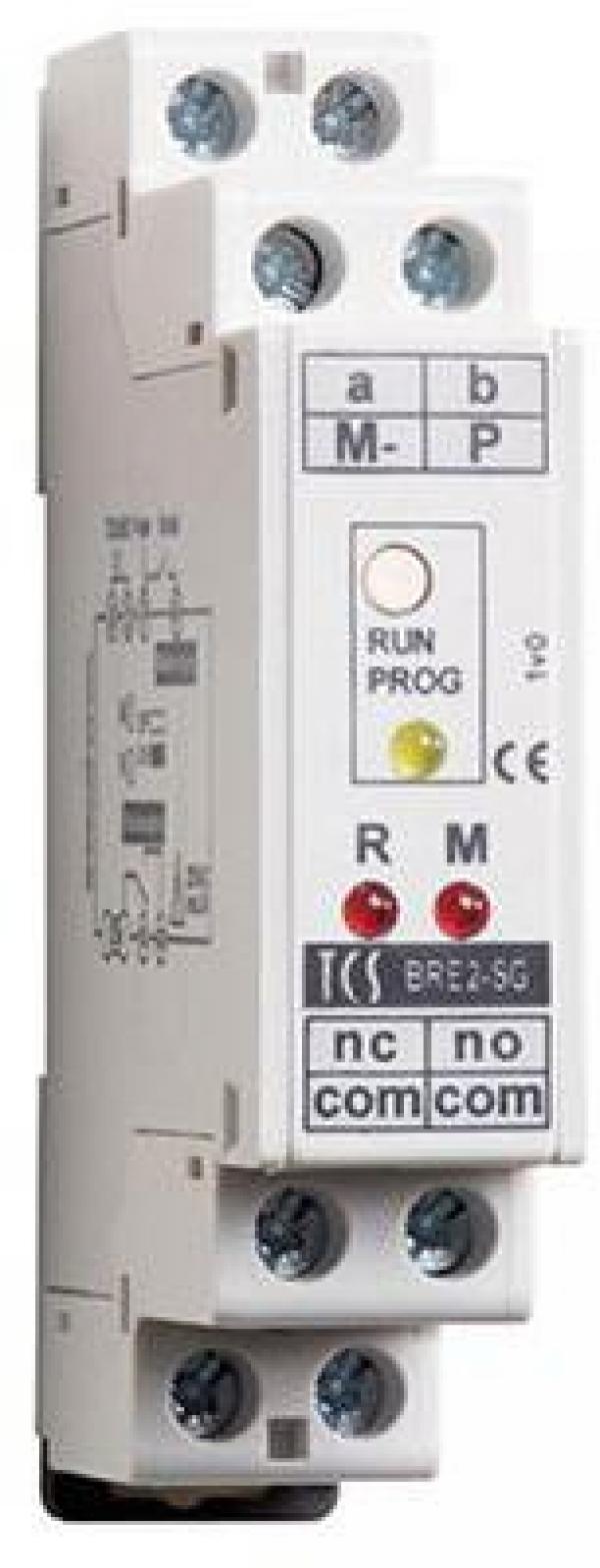

Kombi-Gerät mit Binärein-/ausgang
- Ausführen von Schalt- und Meldefunktionen in TCS:BUS-Anlagen
- Ausgang für Schaltfunktionen und Eingang für die Auslösung von Steuerungsfunktionen
- Eingang unterscheidet Öffnen und Schließen
- Eingang erfordert Anschluss eines potentialfreien Schalters
- potentialfreier Relaiskontakt (Wechsler): 230 V, 50/60 Hz / 3 A
- ohne Hilfsmittel veränderbare Leistungsmerkmale: - Schaltzeit ab Werk: 1 s / manuell und mit BRE-Konfigurator einstellbar, - Auslösung der Schaltzeit durch: Klingeltasten einer beliebigen Außenstation
- Etagentaster/Türöffnertaste an einer beliebigen Innenstation
- Eingangsstrom (Binäreingang): 2,5 mA
- Eingangsstrom (3-Draht): I(a) = 0,4 mA, I(P) = 1,4 mA ohne Last
- maximaler Eingangsstrom: I(Pmax) = 30 mA
- maximaler Leitungsdurchmesser: 1,4 mm
- Parameter mit BRE-Konfigurator einstellbar
- 3-Draht-Technik erforderlich
- zulässige Umgebungstemperatur: -20 °C bis 50 °C
- Zustandsanzeige für Eingang / Ausgang
- Reiheneinbaugehäuse 1 TE für Hutschiene DIN EN 50022
- Eingangsstrom: max. 30 mA
- Glimmlampenstrom: max. 150 mA (230 V, 50/60 Hz)
Technische Details:
- Versorgungsspannung: +24 V ± 8 % (Versorgungs- und Steuergerät)
- Strom über Eingangskontakt: 2,5 mA
- min. notwendige Aktionsdauer am Eingang: 100 ms
Maße & Gewicht:
- Reiheneinbaugehäuse H x B x T mm: 85 x 17,5 x 60
- Gewicht: 52 g
