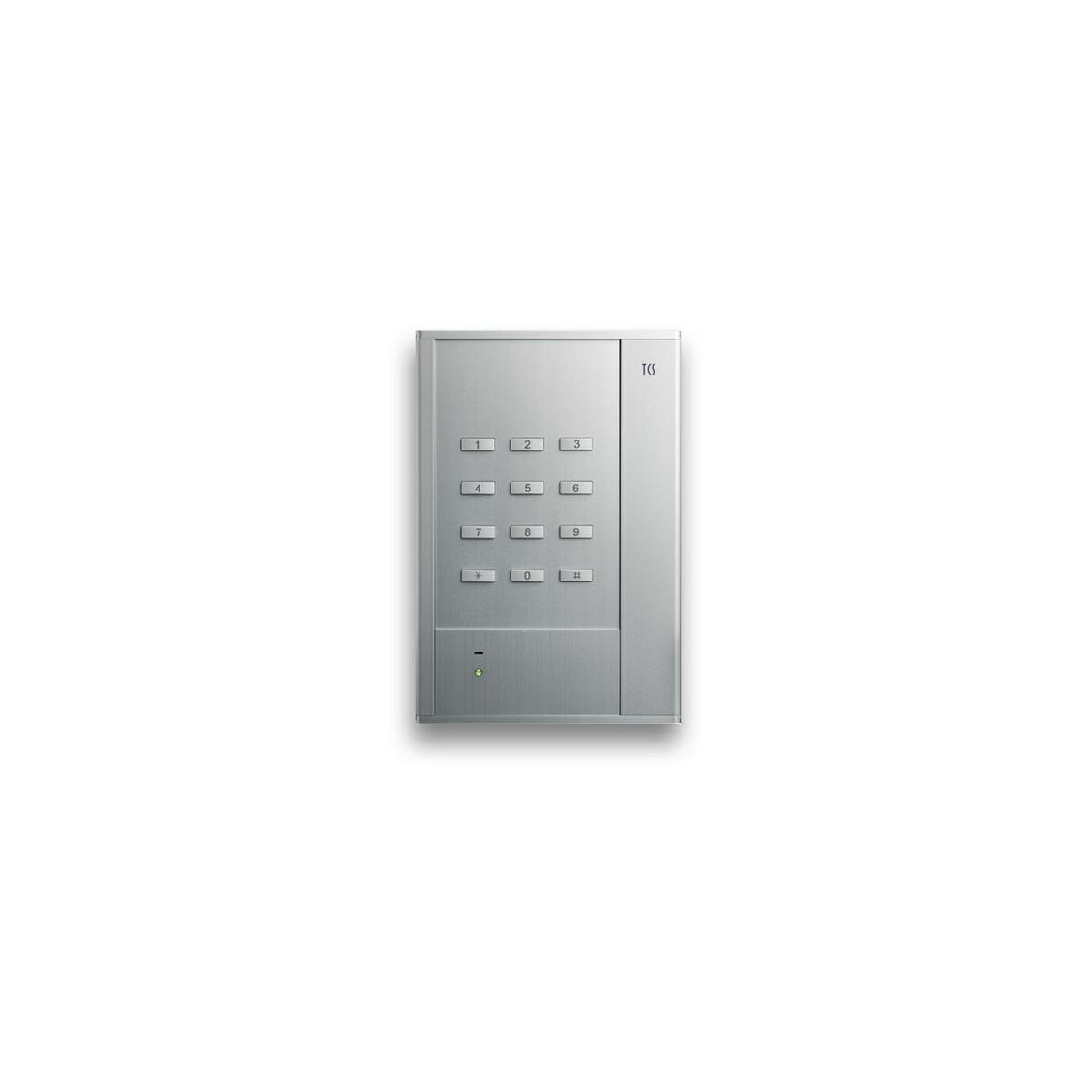

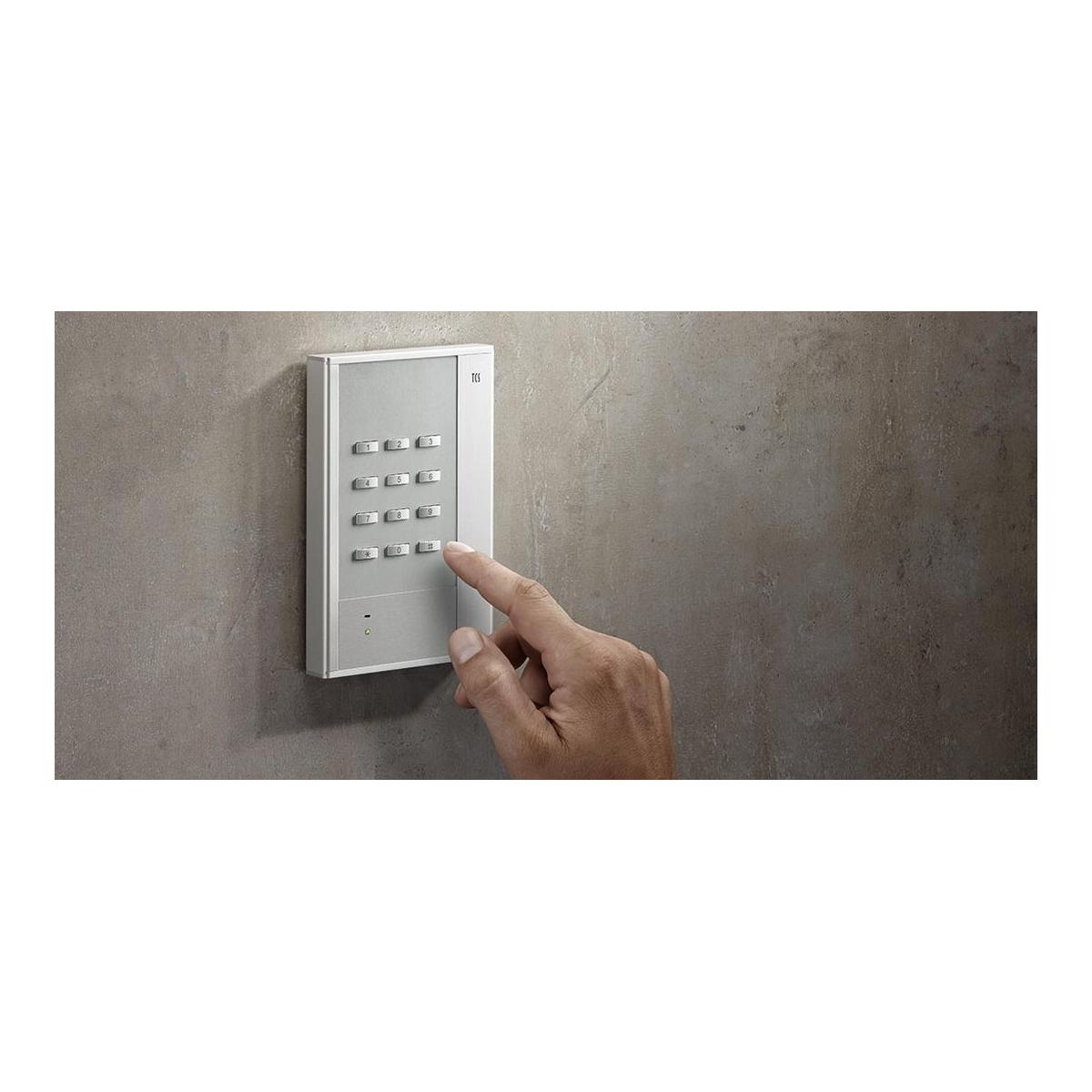

Codeschloss zur Aufputzmontage für bis zu 10 Zahlencodes
Neben einer stand-alone-Nutzung eignet sich das Codeschloss zur Zutrittskontrolle auch für die funktionale Ergänzung vorhandener Türsprechanlagen mit der Außenstationsserie PAK im gleichen Design. Die verdeckte Verschlusstechnik win:clip bietet Schutz vor unbefugtem Öffnen und Beschädigungen. Der Codeeingabe folgt ein Quittungston.
- für bis zu 10 Zahlencodes
- öffnet Türen, schaltet Licht, bedient das Garagentor
- zeitloses Design in eloxiertem Aluminium
- verdecktes Öffnungsprinzip win:clip
- designgleich zur Serie PAK
Leistungsmerkmale:
System- und Anlagenfunktionen:
- Produkttyp Eingabe- oder Lesegerät zur Zutrittskontrolle
- maximale Anzahl Schlüssel 10 Zahlencodes
- Stand-alone Betrieb möglich ja (mit Transformator)
- Schutzfunktion Sabotagekontakt
- Bedienung | Eingabe 12er Tastatur
- gemischte Installation Audio, Video, Zutrittskontrolle in der Anlage möglich
- Konfigurationsmöglichkeiten manuell | mit configo
Auslösefunktionen:
- Türöffnen Codeschloss (mit potentialfreiem Relaiskontakt, Wechsler 24 V DC / 2 A)
- Schalten allgemein | spezifisch
(de-)aktiverbare Funktionen:
- Quittungston akustisch | optisch
Auswahl und Einstellungen:
- Türöffnerzeit ab Werk 3 s (veränderbare Werkseinstellung)
- Länge der Zahlencodes 1- bis 6-stellig
- Lichtschaltfunktion an #-Taste
Anzeigen:
- Statusanzeige LED rot | LED grün
Gehäuse, Montage, Funktionserweiterungen:
- Montageform Aufputzmontage
- Material und Farbe Aluminium, eloxiert natur
- Öffnungsprinzip win:clip
- Gewicht 300 g
Abmaße in H x B x T in mm:
- Aufputzgehäuse 153 x 104 x 16
- Montage- und Bedienraum 153 x 104
Technische Daten:
elektrische Eigenschaften:
- Signalübertragung und Stromversorgung verpolungsfreier und kurzschlussfester 2-Draht-TCS:BUS
- Verdrahtungstechnik (Anzahl Drähte) 3 (a/b, P) / Sonderbetrieb 2 (a/b)
- Versorgungsspannung 26 V DC
- Eingangsstrom I(a) 0,4 | 1,7 mA (2-Draht-Betrieb)
- Eingangsstrom I(P), in Ruhe 1,6 mA
- Eingangsstrom I(Pmax), maximal 36 mA
- maximaler Schleifenwiderstand 20 | 60 Ohm (aktivierbar)
- maximaler Schleifenwiderstand 20 | 60 Ohm (aktivierbar)
Inbetriebnahme und Wartung:
- Programmierung manuell | mit configo
- Wartung und Konfiguration mit Mastercode
- manuell veränderbare Parameter AS-Adresse ändern | Relaisschaltzeit | Werkseinstellung laden | Mastercode | Zugangscodes | Programmiersperre | LED-Leuchtdauer | Lichtschaltprotokoll senden | Türöffnerprotokoll senden | Aktivierung Programmiermodus | Aktivierung Relais Sabotagekontakt
klimatische Eigenschaften:
- zulässige Umgebungstemperatur -20 bis +50 °C
- UV-Beständigkeit uneingeschränkt
Lieferumfang:
- Produkt Codeschloss Serie PAK
- Zubehör Montagewerkzeug, win:clip-Schlüssel, Produktinformation
