Das Ohr hört alles. Das Auge sieht nichts. Dank verborgener Technik. Denn der Einbau-Türlautsprecher der Serie TCU wurde speziell für die Montage hinter Frontblenden entwickelt. So kann eine Klingelanlage ? zum Beispiel mit historischen Briefkästen ? aufgerüstet werden. Und das vorhandene Design bleibt erhalten.
- Für bis zu 208 Klingeltasten
- Hohe Lautstärke für laute Umgebungen
- Absetzbares Mikrofon
- Unempfindlich gegenüber Rückkopplungen
- Statusanzeige bei Inbetriebnahme und Wartung
- Passend für Individual-Konfigurator
- Auch für IP

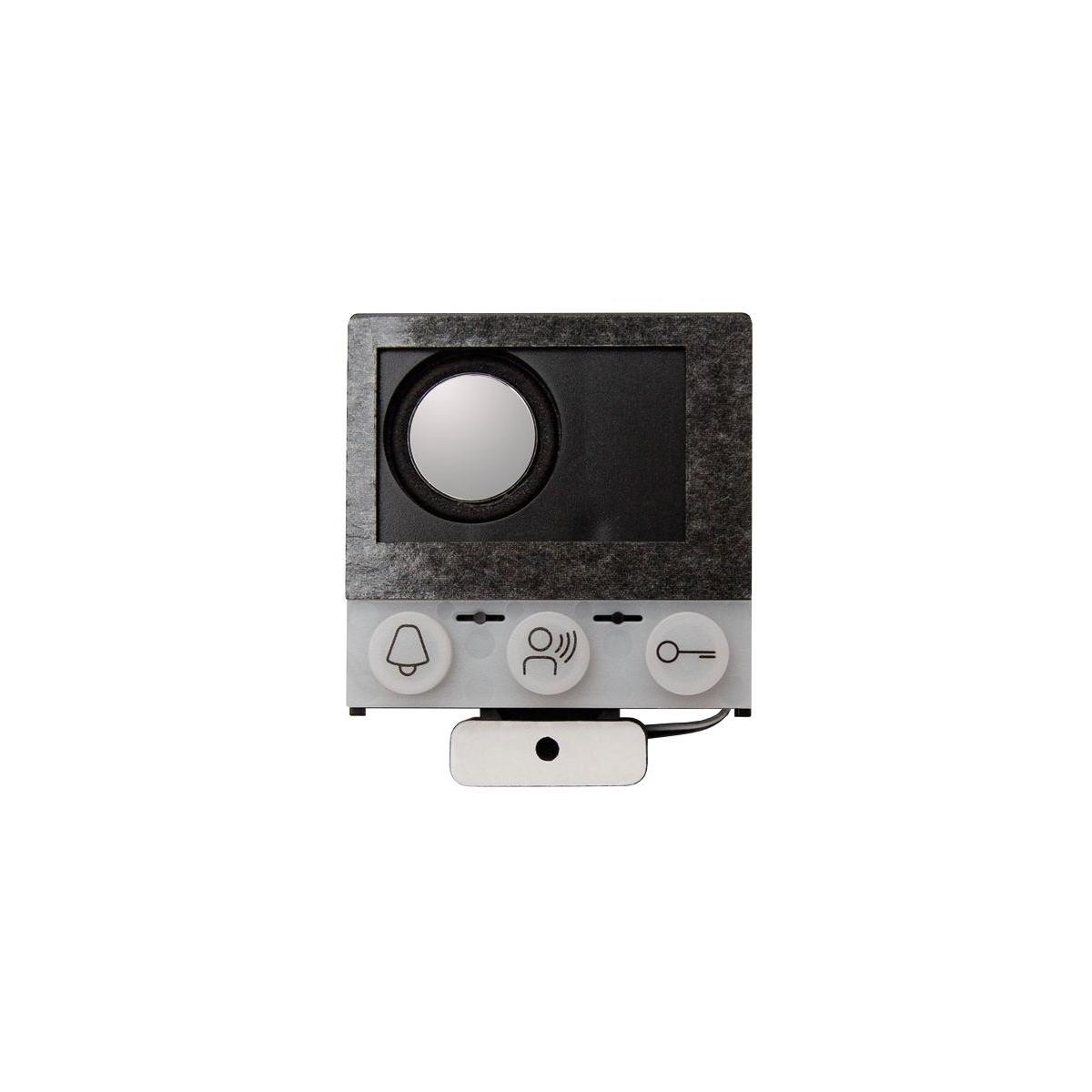

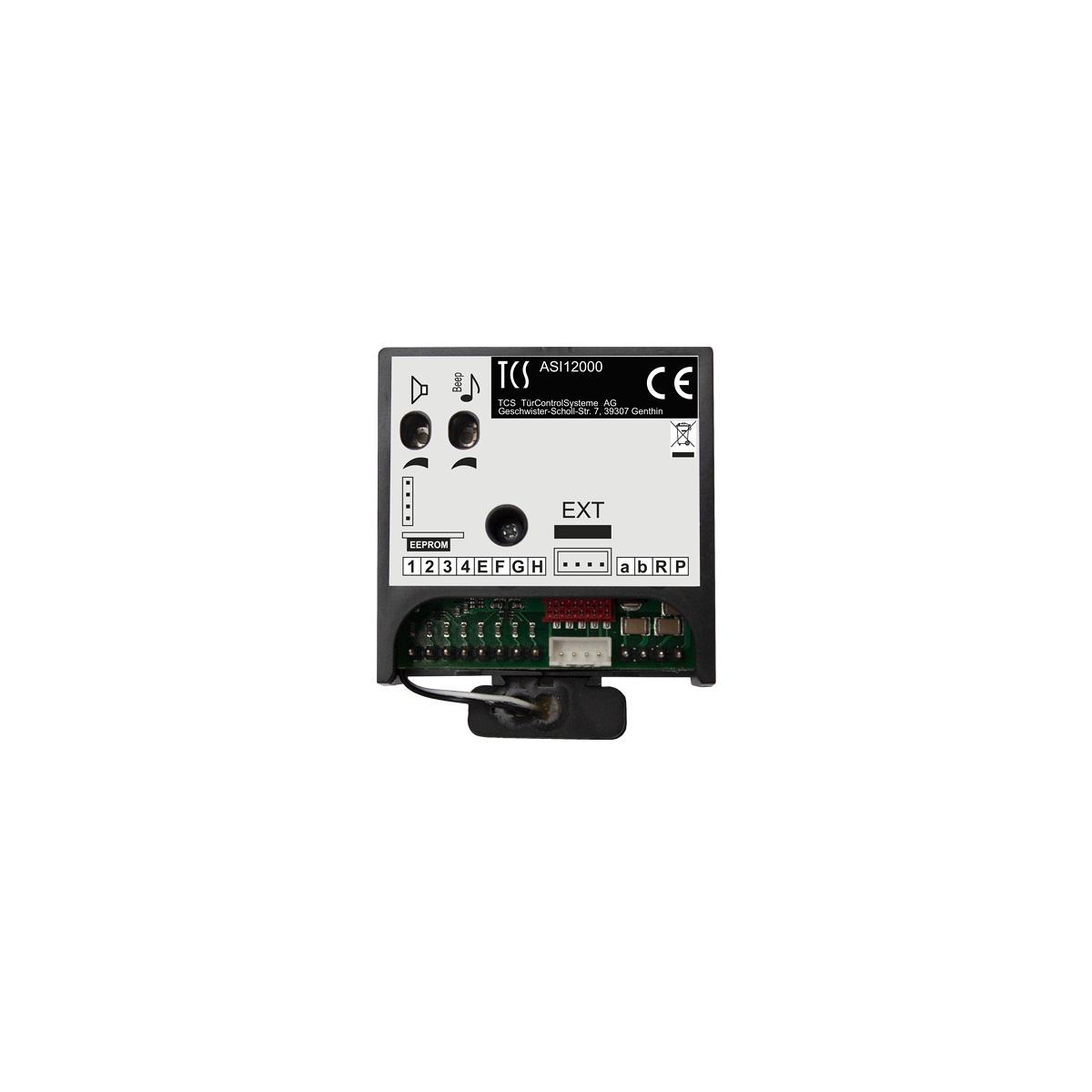

- NEU! Einbau-Türlautsprecher ASI12000 mit barrierefreien Funktionen
- Mit dem Einbau-Türlautsprecher der Serie TCU und Videokameras aus dem TCS-Sortiment kann eine vollständige Videosprechanlage realisiert werden. Je nach Einbauvariante der Kamera stehen vier videokits zur Auswahl.
Leistungsmerkmale:
System- und Anlagenfunktionen:
- Produkttyp Einbau-Türlautsprecher zur Türkommunikation
- Anzahl Tasten bzw. Rufziele bis zu 16 (4x4 Tastenmatrix) | 208 (mit max. 6 Einbau-Klingeltastenerweiterungen für jeweils 32 Klingeltasten)
- Zuordnungen je Klingeltaste max. 2 Seriennummern | Innenstationen
- Konfigurationsmöglichkeiten manuell | mit Servicegerät | mit configo
Auslösefunktionen:
- Türruf jede Klingeltaste
- Lichtschalten jede Klingeltaste (Lichtsymbol beiliegend)
- Türöffnen jede Klingeltaste
- Schalten jede Klingeltaste
(de-)aktiverbare Funktionen:
- Quittungston beim Drücken der Tasten
Auswahl und Einstellungen:
- Lautstärke Sprachausgabe ja
- Lautstärke Quittungston ja
- Gesprächszeit 56 s (veränderbare Werkseinstellung)
- Türbereitschaftszeit 56 s (veränderbare Werkseinstellung)
- Türöffnerzeit an R-Klemme 4 s (veränderbare Werkseinstellung)
- Rufzeit 4 s (veränderbare Werkseinstellung)
Anzeigen:
- Statusanzeige optisch und akustisch
Gehäuse, Montage, Funktionserweiterungen:
- Montageform Einbau hinter bauseitigen Frontblenden
- Material und Farbe Kunststoff, schwarz
- TCS:BUS- bzw. Klingeltastenanschluss an steckbaren Schraubklemmen
- Speicher der Anlagenkonfiguration tauschbar gesteckt
Abmaße in H x B x T in mm:
- Einbau-Türlautsprecher 79 x 112 x 34
- Einbau-Klingeltastenerweiterung 56 x 88 x 30
- Mikrofonkabel zur Entkopplung 250 mm
Technische Daten:
elektrische Eigenschaften:
- Signalübertragung und Stromversorgung verpolungsfreier und kurzschlussfester 2-Draht-TCS:BUS
- Verdrahtungstechnik (Anzahl Drähte) 3 (a/b, P) | Sonderbetrieb 2 (a/b)
- Versorgungsspannung 24 V ± 8%
- Eingangsstrom I(a) 0,4 mA
- Eingangsstrom I(P), in Ruhe 4,4 mA
- Eingangsstrom I(Pmax), maximal 140 mA
- zusätzliche Klemmen R (für Funktionserweiterung Türöffnen) | S (für Auslösen von Türöffner-, Licht-, Schaltfunktion oder Türruf)
Inbetriebnahme und Wartung:
- Speicher tauschbar gesteckt
- Steckplatz zum Einlesen von TCU2-Speichern
- manuell veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Lautstärke Sprachausgabe | Lautstärke Quittungston
- mit Servicegerät veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Gesprächszeit | AS-Adresse ändern/sperren | Sprechen bei Türbereitschaft | Quittungstonauswahl
- mit Software configo veränderbare Parameter Rufziele bzw. Lichtschaltfunktion | Gesprächszeit | Türbereitschaftszeit | Türöffnerzeit | Rufzeit | AS-Adresse ändern/sperren | Sprechen bei Türbereitschaft | Türöffner nur während Sprechverbindung | Türöffnerzeit an R-Klemme | Grundzustand laden
klimatische Eigenschaften:
- zulässige Umgebungstemperatur -25 bis +55 °C
- UV-Beständigkeit uneingeschränkt
Lieferumfang:
- Produkt Einbau-Türlautsprecher | Einbau-Klingeltastenerweiterung
- Zubehör inkl. Kabel (nur bei Einbau-Klingeltastenerweiterung), Montagewerkzeug, Produktinformation
