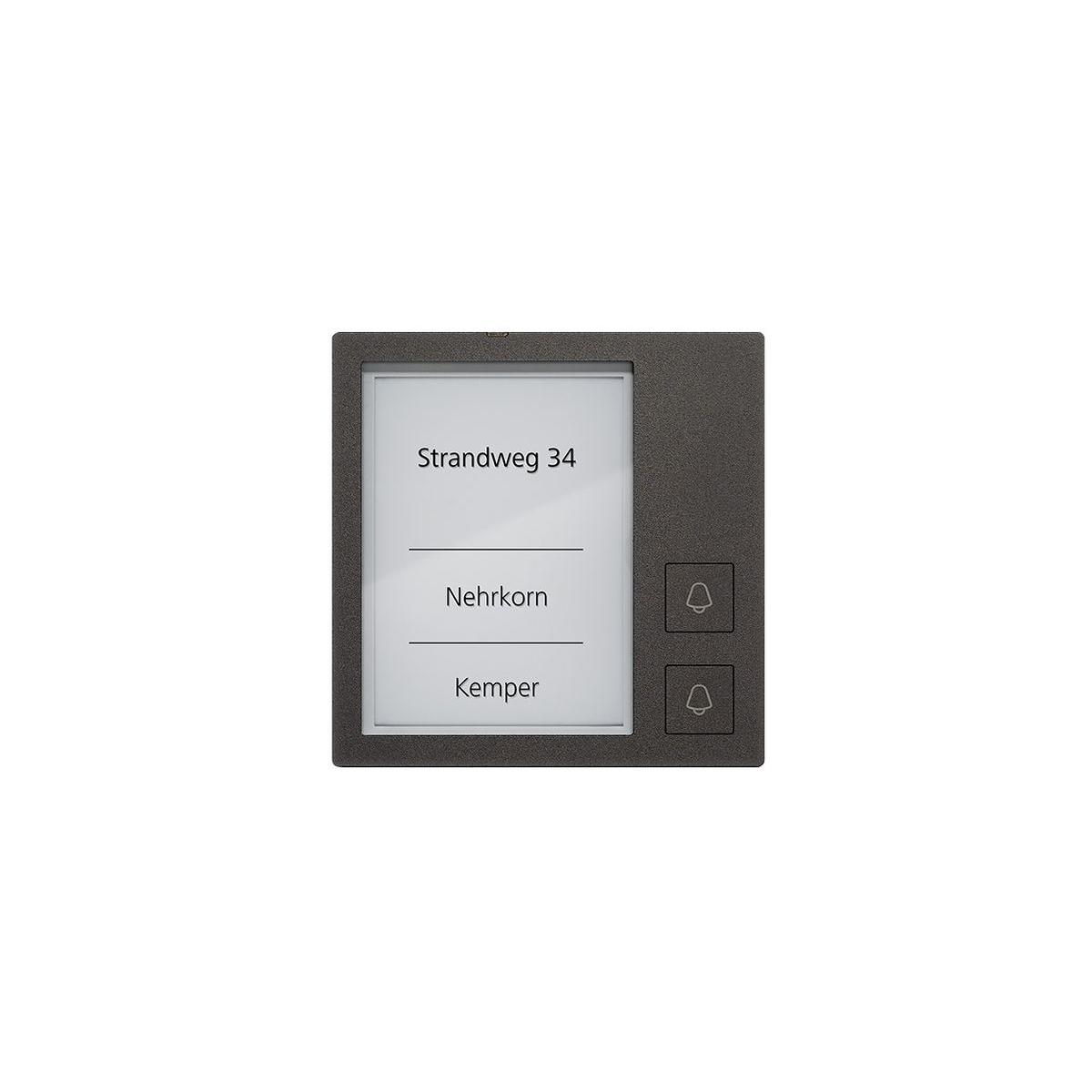

- mit 2 Klingeltasten und Infofeld
- LED-Namensschildbeleuchtung
- Schaltfunktionen der Tasten programmierbar
- in schwarz eloxiertem Aluminium
Leistungsmerkmale:
System- und Anlagenfunktionen:
Auslösefunktionen:
- Türruf (2x) pro Ruftaste programmierbar
- Lichtschalten | Schaltfunktion pro Ruftaste programmierbar
Anzeigen:
- Programmiermodus | Fehler via verschiedener Blinkmodi
- Namensschildbeleuchtung weiß (LED)
Anschlüsse:
- 4-polige Servicebuchse für Displaymodul LCD Grafik | für Einbau-Türlautsprechermodul
- 4-polige Servicebuchse für weiteres Klingeltastenmodul
Gehäuse, Montage, Funktionserweiterungen:
- Montageform frontbündige Unterputzmontage hinter 3 mm bzw. 1,5 mm bis 2,5 mm Fronten (mit beiliegende Distanzplatten)
- Material und Farbe Aluminium, eloxiert schwarz
- Öffnungsprinzip win:clip
- kombinierbar mit Einbau-Türlautsprechermodul | Displaymodul LCD Grafik | weiterem Klingeltastenmodul | weiteren Modulen der Serie AMI (Kamera, Zutrittskontrolle, ...)
Abmaße in H x B x T in mm:
- Frontplattenausschnitt 82 x 82
- Klingeltastenmodul 105 x 105 x 25
Technische Daten:
elektrische Eigenschaften:
- Signalübertragung und Stromversorgung verpolungsfreier und kurzschlussfester 2-Draht-TCS:BUS
- Verdrahtungstechnik (Anzahl Drähte) 3 (a/b, P)
- Versorgungsspannung 24 V ± 8%
- Eingangsstrom I(a) 0,3 mA
- Eingangsstrom I(P), in Ruhe 4,5 mA
klimatische Eigenschaften:
- zulässige Umgebungstemperatur -25 bis +55 °C
- UV-Beständigkeit uneingeschränkt
Lieferumfang:
- Produkt Klingeltastenmodul
- Zubehör Namensschild, win:clip-Schlüssel, 4-poliges Verbindungskabel, Distanzfolie 0,5 mm, Produktinformation
