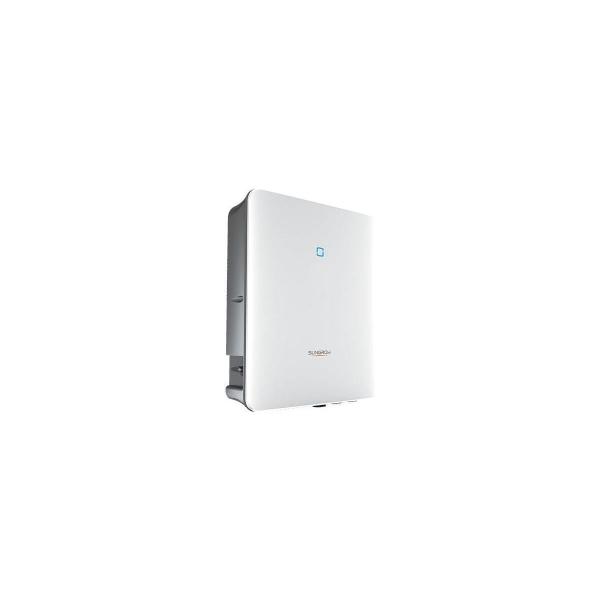

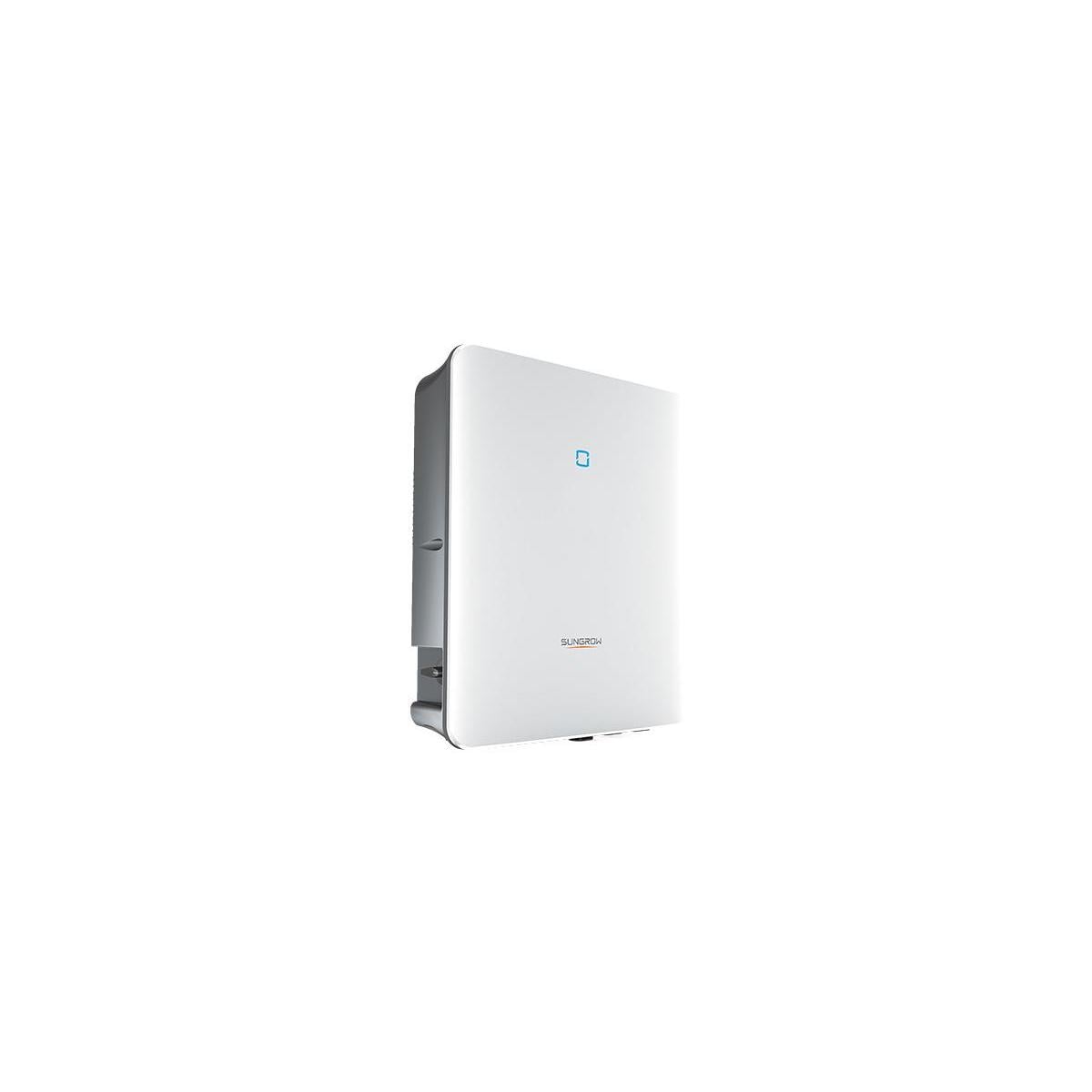

Dreiphasiger Hybrid-Wechselrichter für den Wohnbereich
Die leistungsstarke Kombination mit den bewährten Sungrow Hybrid-Wechselrichtern schafft beste Voraussetzungen für alle Einsatzbereiche. Passende Speicher finden sich von der hauseigenen SBR Serie bis hin zu Axitec, Pylontech und BYD. Mit Leistungsklassen von 5 bis 10 kW findet sich für jedes Haus das passende Gerät. Durch die Parallelschaltung von bis zu 5 Systemen sind auch Anwendung im Small Commercial Bereich denkbar. Und die neueste Generation der Hybridgeräte kann nun auch wieder mit den Sungrow EV Chargern kombiniert werden.
Produktmerkmale:
FLEXIBLER EINSATZ
- Unterstützt Parallelschaltung mit voller Kommunikation zwischen Wechselrichtern
- Eingeschränkte unsymmetrische Last im Backup-Modus möglich
- 100% unsymmetrische Last im Sicherungsmodus
- 13,5A(mpp) und Isc 15,6A(sc) Hochstrom-PV Module anschliessbar (nur bei SHRT-20)
- Die Leistung normaler Wechselrichter kann ggf. in der Batterie eingelagert werden (nur bei SHRT-20)
ENERGIEUNABHÄNGIGKEIT
- Nahtloser Übergang in den Back-up-Modus zum Schutz vor Stromausfällen
- Schnelles Laden/Entladen zur problemlosen Gewährleistung von Verbrauchsspitzen
INTELLIGENTES MANAGEMENT
- Hoher Eigenverbrauch durch optimiertes integriertes EMS
- Kostenlose Online-Überwachung zur Verbesserung des Energiemanagements für Endverbraucher, Installateure und Distributoren
- Remote-Firmware-Update und anpassbare Einstellungen
- Kompatibilität mit der Sungrow AC0xxx Ladestation bietet grüne Energie für e-Autos (nur bei SHRT-20)
EINFACHE INSTALLATION
- Einzigartige Steckverbinder für eine zeitsparende Installation
- Online-Inbetriebnahme mit Smartphone
- Leicht und kompakt
Technische Daten
PV-Eingang
- Empfohlene max. PV-Eingangsleistung 9000 W
- Max. PV-Eingangsspannung 1000 V
- Einschaltspannung 250 V
- Nenneingangsspannung 600 V
- MPP-Spannungsbereich 200 V ? 950 V
- MPP-Spannungsbereich für Nennleistung 250 V ? 850 V
- Anzahl der MPPTs 2
- Max. Anzahl von PV-Strängen pro MPPT 1 / 1
- Max. PV-Eingangsstrom 25 A (12,5 A / 12,5 A)
- Max. Strom für Eingangsstecker 30 A
- Kurzschlussstrom des PV-Eingangs 32 A (16 A / 16 A)
AC-Eingang und -Ausgang
- Max. AC-Eingangsleistung aus dem Netz 15000 W
- AC-Nennausgangsleistung 6000 W
- Max. AC-Ausgangsleistung 6000 VA
- AC-Nennausgangsscheinleistung 6000 VA
- AC-Nennausgangsstrom 8,7 A
- Max. AC-Ausgangsstrom 9,1 A
- AC-Nennspannung 3 / N / PE, 220 / 380 V; 230 / 400 V; 240 / 415 V
- AC-Spannungsbereich 270 - 480 V
- Netz-Nennfrequenz/ Netzfrequenzbereich 50 Hz / 45 ? 55 Hz
- THD < 3 % (der Nennleistung)
- DC-Stromeinspeisung < 0,5 % des Nennstroms
- Leistungsfaktor > 0,99 / 0,8 voreilend bis 0,8 nacheilend
Schutzfunktionen
- Verbleib am Netz bei Spannungseinbruch (LVRT) Ja
- Inselnetz-Schutz Ja
- AC-Kurzschlussschutz Ja
- Ableitstromschutz Ja
- DC-Schalter (Solar) Ja
- DC-Sicherung (Batterie) Ja
- Überspannungskategorie III [NETZ], II [PV] [BATTERIE]
- Überspannungsschutzgerät DC Typ II / AC Typ II
- Verpolungsschutz Batterieeingang Ja
- Parallelbetrieb an Netzanschluss/ Höchstzahl Wechselrichter Master-Slave-Betrieb / 5 * (gleicher Wechselrichtertyp erforderlich)
Batteriedaten
- Batterietyp Lithium-Ionen-Batterie
- Batteriespannung 150 ? 600 V
- Max. Lade-/Entladestrom 30 A / 30 A
- Max. Lade-/Entladeleistung 9000 W / 7200 W
- Systemdaten
- Max. Wirkungsgrad 98,2 %
- Europäischer Wirkungsgrad 97,5 %
- Isolationsart (Solar/Batterie) transformatorlos / transformatorlos
- Schutzart IP65
- Umgebungstemperatur zum Betrieb -25 °C ? 60 °C
- Zulässige relative Luftfeuchtigkeit (nicht kondensierend) 0 % ? 100 %
- Kühlverfahren Natürliche Konvektion
- Max. Betriebshöhe 4000 m, > 3000 m Leistungsherabsetzung (Derating)
- Geräuschemissionen (Normalfall) 30 dB (A)
- Anzeige LED
- Kommunikation RS485, WLAN, Ethernet, CAN, 4×DI, 1×DO
- DC-Anschlussart MC4 (PV) / Sunclix (Batterie)
- AC-Anschlussart Plug-and-play-Steckverbinder
Mechanische Daten
- Abmessungen (B x H x T) 460 x 540 x 170 mm
- Montageart Wandhalterung
- Gewicht 27 kg
Notstromdaten
- Nennspannung 3 / N / PE, 220 Vac / 230 Vac / 240 Vac
- Frequenzbereich 50 Hz / 60 Hz
- Gesamter harmonischer Faktor der Ausgangsspannung (lineare Last) 2 %
- Umschaltzeit auf Notbetrieb < 20 ms
- Nennausgangsleistung 6000 W / 6000 VA
- Spitzenausgangsleistung 7200 W / 7200 VA, 5 min 10000 W / 10000 VA, 10 s
Installationshinweis
| Leistung [Watt] | 6000 |
| Ausführung | Innen/Außen |
| MPP Tracker | 2 |
| Eingangsspannung [Volt] | 1000 |
| Wirkungsgrad [%] | 97,5 |
| Schutzfunktion | Ja |
