Highlights
- Vielseitige Einsatzmöglichkeiten: Ideal für den Innenbereich mit umfassendem Schutz durch IP2XC.
- Hohe Kompatibilität: Entspricht den Normen DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2 und VDE 0660-600-2.
- Leistungsstark: Bemessungsbetriebsspannung von 415V AC und Bemessungsstrom von 220 A.
- Effiziente Verdrahtung: Netzseitiger Anschlussraum mit Sammelschiene, verdrahtet nach den Vorgaben des NB.
- Robustes Design: Hergestellt aus hochwertigen Materialien in RAL 7035 lichtgrau.
- Platzsparend: Kompakte Abmessungen von 1350 x 750 x 160 mm.
- Erweiterbar: Zubehör ist problemlos anbaubar.
Dieses Mess- und Wandlerfeld ist die ideale Lösung für anspruchsvolle Anwendungen im Innenbereich. Mit seiner robusten Bauweise und der Schutzart IP2XC bietet es zuverlässigen Schutz und eine lange Lebensdauer. Die hohe Kompatibilität mit den geltenden Normen sorgt dafür, dass du dich auf ein Produkt verlassen kannst, das den höchsten Standards entspricht. Die Bemessungsbetriebsspannung von 415V AC und der Bemessungsstrom von 220 A machen es zu einem leistungsstarken Begleiter für deine Projekte. Dank der effizienten Verdrahtung mit Sammelschiene und der Möglichkeit, Zubehör anzubauen, ist dieses Feld flexibel einsetzbar und lässt sich problemlos in bestehende Systeme integrieren. Die kompakte Bauweise in RAL 7035 lichtgrau fügt sich nahtlos in jede Umgebung ein, während die durchdachte Konstruktion mit plombierbarem Schnellverschluss für zusätzliche Sicherheit sorgt. Mit diesem Produkt triffst du eine ausgezeichnete Wahl für deine elektrischen Installationen.
Produktmerkmale

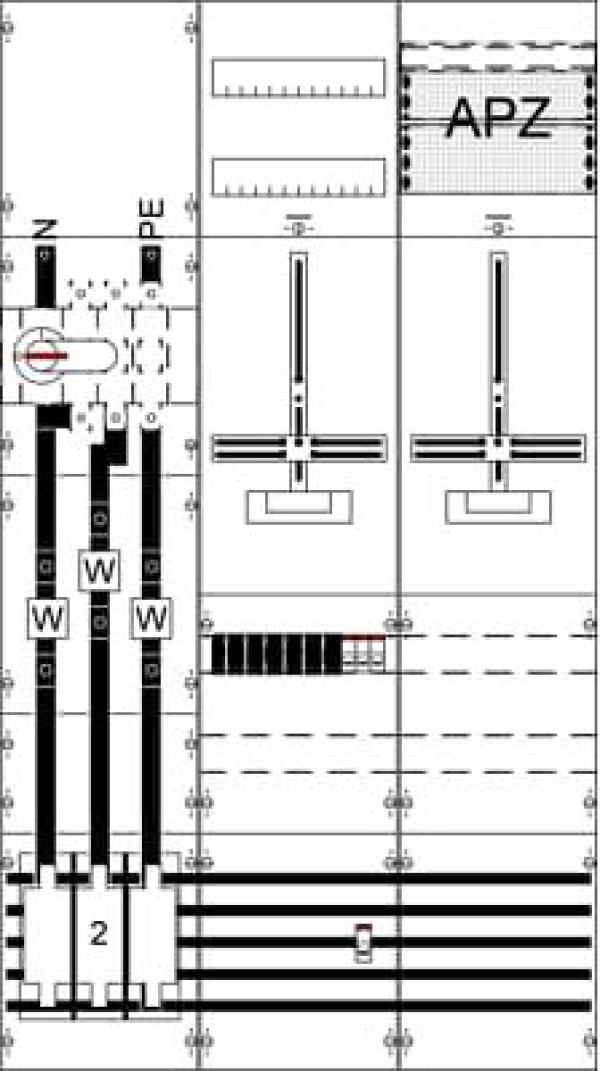

- Mess- und Wandlerfeld, Komplettfeld
- Mit Zählerkreuz und verdrahtetem Zählerplatz
- Netzsystem TN-S, 5-polig
- Netzseitiger Anschlussraum mit Sammelschiene
- Spannungspfad LS-Schalter B6/25 kA 3-polig
- Lastbereich: Sammelschienensystem Cu-Schienen 2 x 12 x 5 mm 5-polig
- Trennstelle vor dem Wandler Sicherungsunterteil NH2/400 A
- Wandlerbereich mit herausnehmbarer Wandlerlasche
- Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss
Technische Daten
- Bemessungsbetriebsstrom (Ie): 200 A
- Ausführung: 1-stöckig
- Anzahl Pole: 5P
- Anzahl Zählerplätze: 1
- Anzahl Felder: 3
- Rastereinheiten (RE): 0
- Anzahl TSG-Räume: 1
- Unterer Anschlussraum: mit Sammelschiene 5-polig
- Gehäusetyp: Mess- und Wandlerfeld
- Bauhöhe: 5
- Zubehör anbaubar: Ja
- Platzeinheiten (PLE): 324
- Bemessungsbetriebsspannung: (Maximum) 415 V
- Bemessungsstrom (In): 220 A
- Abdeckungsdetails: geschlossen
- RAL Nummer: RAL 7035 - lichtgrau
- Farbe: lichtgrau
- Anzahl Module: 324
- Schutzart: IP2XC
Maße & Gewicht
- Breite in Teilungseinheiten: 36
- Breite (Netto-Abmessung): 750 mm
- Höhe (Netto-Abmessung): 1350 mm
- Tiefe (Netto-Abmessung): 160 mm
- Nettogewicht: 33.641 kg
- Feldbreite: 3
| Höhe [mm] | 1350 |
| Breite [mm] | 750 |
| Tiefe [mm] | 160 |
| Felder | 3 |
