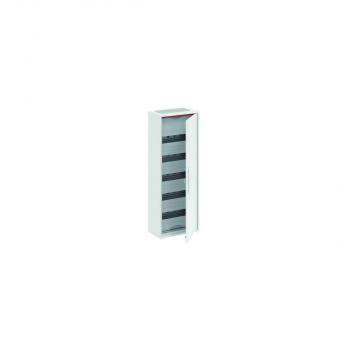

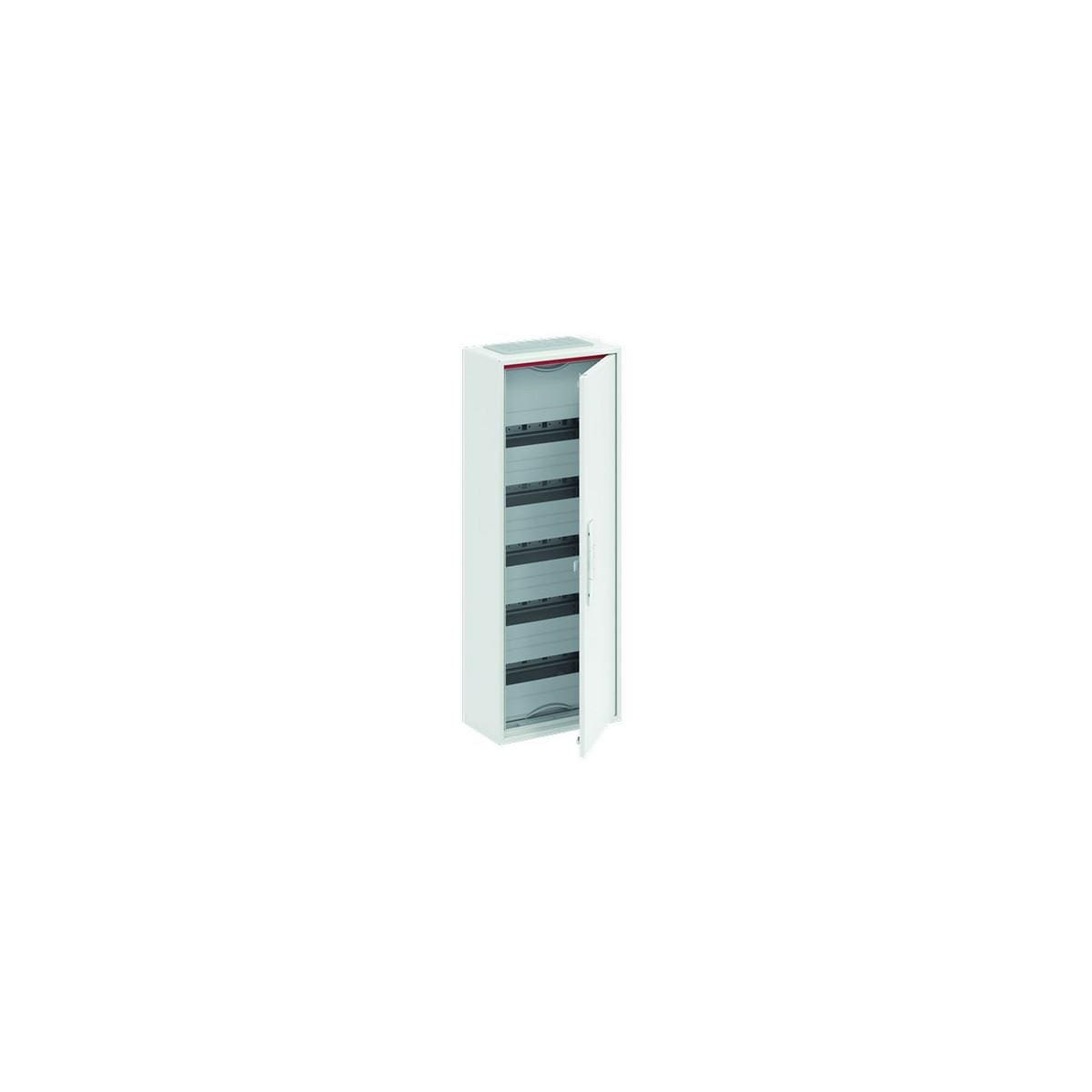

Kleinverteiler, teilausgebauter Schrank, Anbaumöglichkeit: oben und unten, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), in Verbindung mit Erdungsset (Zubehör) Schutzklasse I möglich, Schutzart IP44, geltende Normen: DIN EN 61439- 1, VDE 0660-600-1, DIN EN 61439-3, VDE 0660-600-3, IK-Code IK07, Bemessungsbetriebsspannung Ue 400V AC 50/60 Hz, Bemessungsstrom In 125 A, pulverbeschichtet, in RAL 9016, Gehäuse aus Stahlblech, einflüglige Tür, Tür aus Stahlblech, in RAL 9016, mit Standardverschluss, Türöffnungswinkel 120 Grad, Türanschlag rechts oder links, Leitungseinführung oben über Membranflansch montiert, unten über Flanschöffnung vorgeprägt, Abmessungen in mm (H x B x T): 800 x 300 x 160, Rasteinheit 5 RE, Feldbreite 1,Platzeinheiten 60, Reihenabstand: 125, Abdeckungen aus Kunststoff, 90 Grad DruckDrehverschluss, RAL 7035, mit N/PE Quick-Steckklemme, Kabelabfangschiene integriert, ausgebaut mit Verteilerfeld, Geräteträger herausnehmbar.
Technische Daten
- Abdeckungsverschluss 90 Grad Druck-Drehverschluss
- Bemessungsbetriebsspannung Ue [V] AC 400 V
- Bemessungsfrequenz f [Hz] 50/60 Hz
- Bemessungsstrom In [A] 125 A
- Geräteträger herausnehmbar
- Geräteträger herausnehmbar Ja
- Kabelabfangschiene integriert
- Klemmenart Quick-Steckklemme
- Klemmenbestückung mit N/PE
- Schutzart [IP] IP44
- Schutzart ohne Tür [IP] IP30
- Schutzklasse schutzisoliert
- Schutzklasse mit Zubehör in Verbindung mit Erdungsset (Zubehör)
- Schutzklasse I möglich
- Türanschlag rechts oder links
- Türart einflüglige Tür
- Türöffnungswinkel [Grad] 120 °
- Verlustleistung T 20K [Watt] 37.6 W
- Verlustleistung T 30K [Watt] 62.3 W
- Verschlussart Schloss Standardverschluss
- DIN EN 61439-1 Ja
- DIN EN 61439-3 Ja
- Einsatzbereich Innenbereich
- Tiefe der Verpackung 0,165 m
- Breite der Verpackung 0,306 m
- Länge der Verpackung 0,802 m
- Bruttogewicht 11,266 kg
- Anzahl pro Basismengeneinheit (Verpackungseinheit) 1
- Auslieferungszustand mit Tür
- Basismengeneinheit Stück
- Lieferform teilausgebauter Schrank
- Anbaumöglichkeit oben und unten
- Ausbauvariante ausgebaut mit Verteilerfeld
- Anzahl Gerätereihen 5
- Farbe [RAL] Verkehrsweiß
- Farbe Abdeckung Lichtgrau
- Farbe Tür Verkehrsweiß
- IK-Code IK07
- Leitungseinführung oben Membranflansch montiert
- Leitungseinführung unten Flanschöffnung vorgeprägt
- Nennmaß außen Breite [FB] 1 FB
- Nennmaß außen Breite [mm] 300 mm
- Nennmaß außen Höhe [mm] 800 mm
- Nennmaß außen Höhe [RE] 5
- Nennmaß außen Tiefe [mm] 160 mm
- Oberflächenbeschaffenheit pulverbeschichtet
- Platzeinheiten [PLE] 60
- Werkstoff Abdeckungen Kunststoff
- Werkstoff Gehäuse Stahlblech
- Werkstoff Tür Stahlblech
- Hohlwandeinbaumöglichkeit Nein
- Montageart Aufputz Ja
- Montageart Hohlwand Nein
- Montageart teilversenkt Nein
- Montageart Unterputz Nein
| Höhe [mm] | 800 |
| Breite [mm] | 300 |
| Schutzart | IP44 |
| Tiefe [mm] | 160 |
| Felder | 1 |
