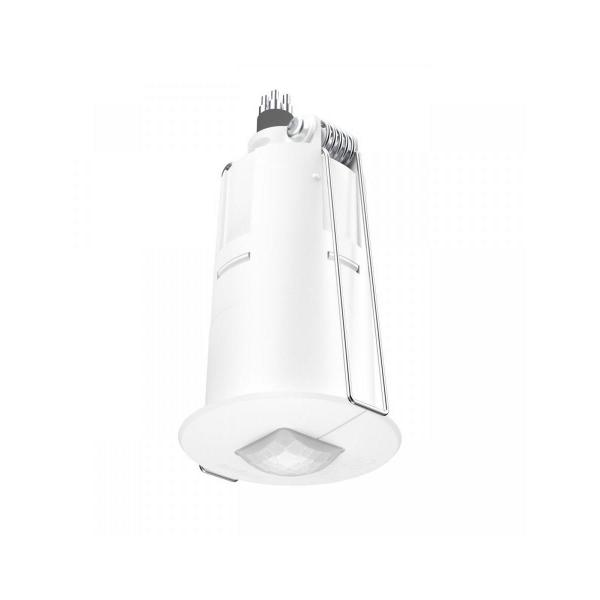

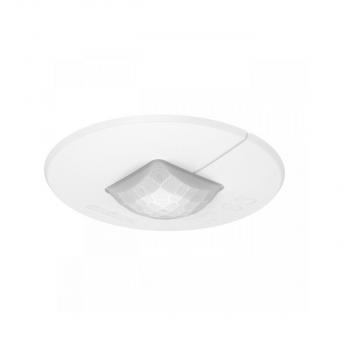

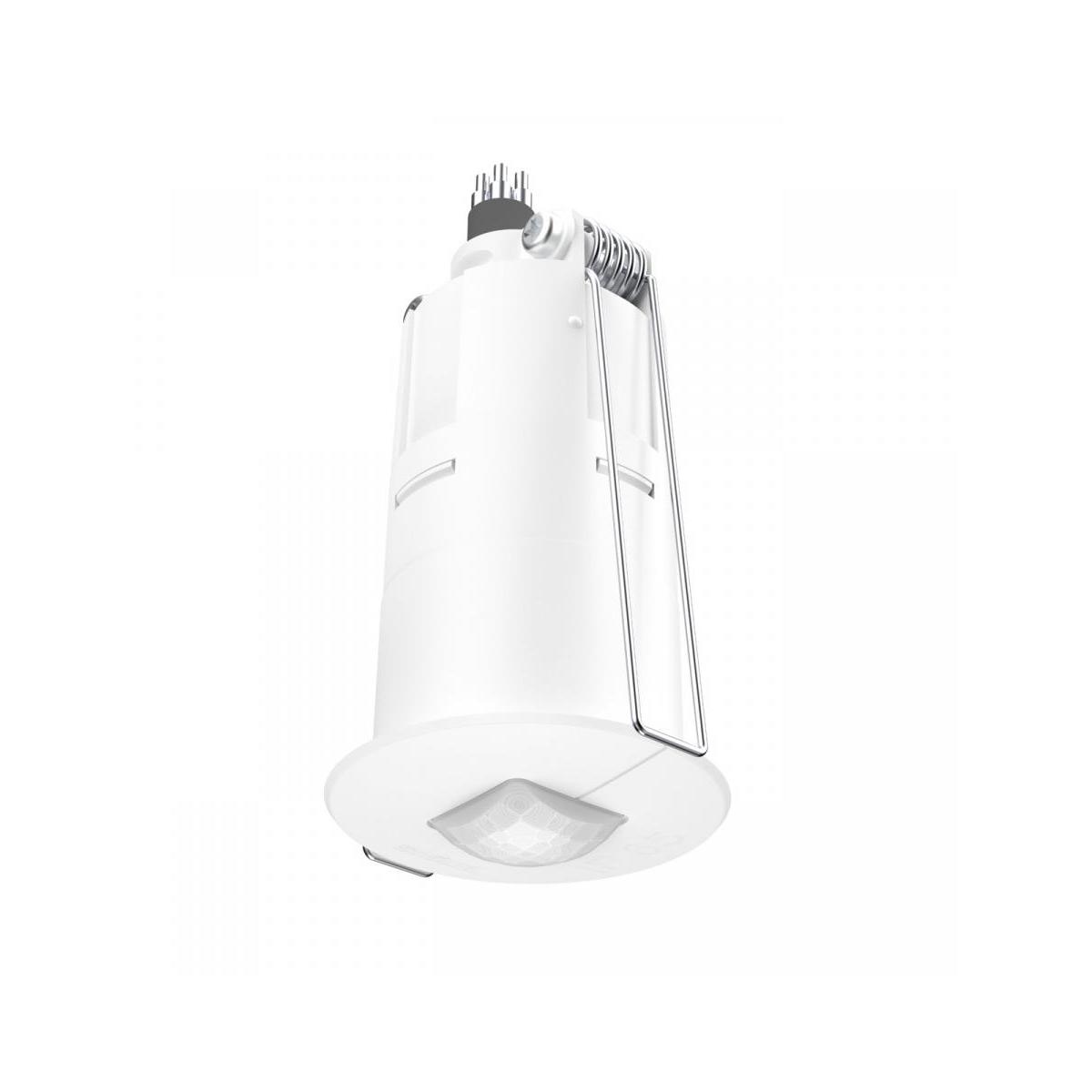

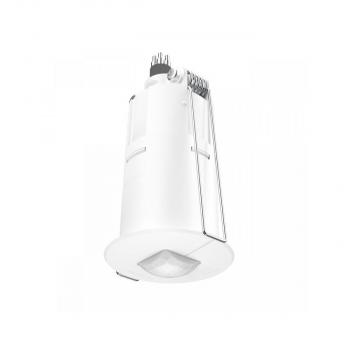

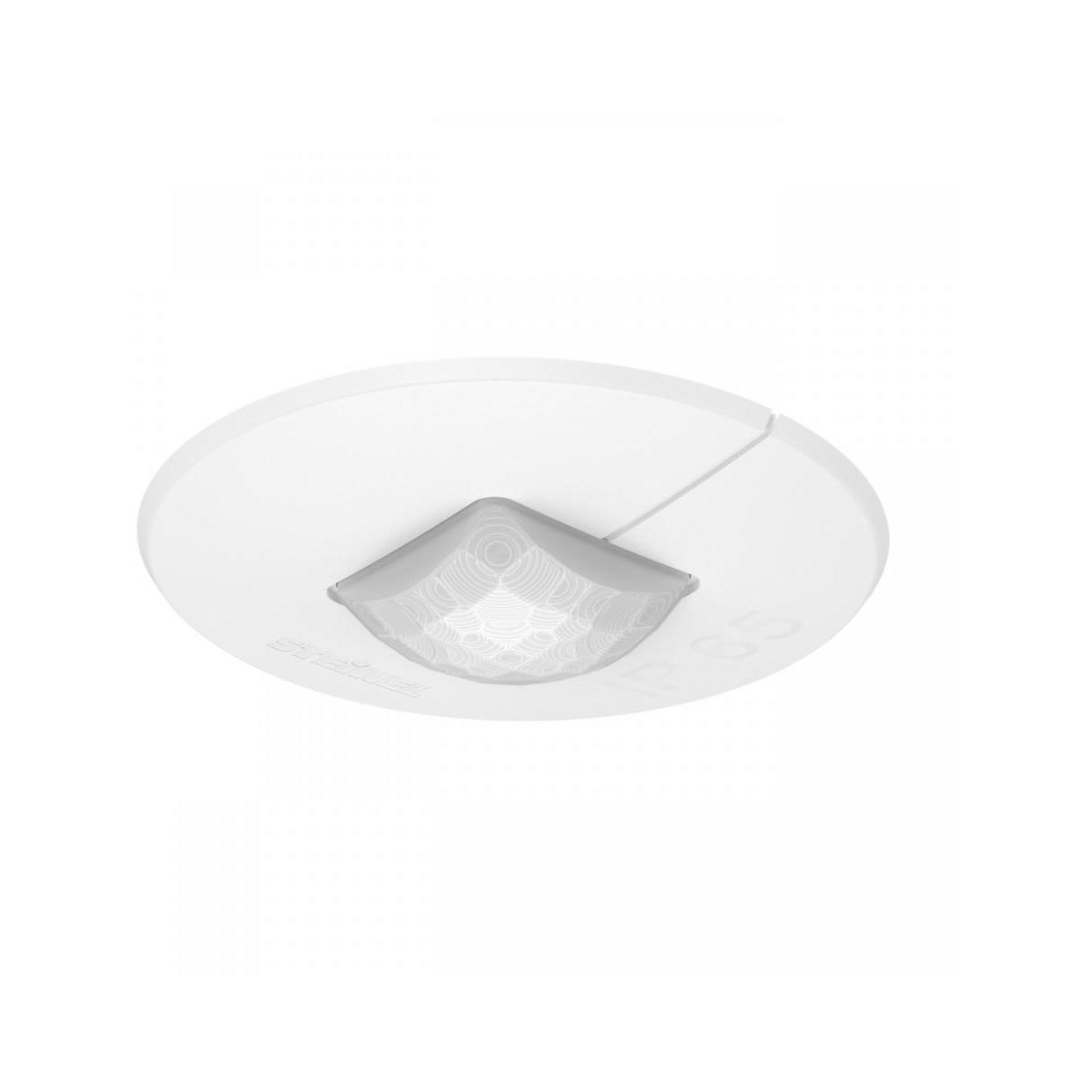

Der IR Quattro MICRO erfüllt den Wunsch nach einem möglichst unauffälligen Sensor. Er besticht durch sein kleines Einbaumaß, geringe Aufbauhöhe und eine Mikro-Präzisionslinse (15 x 15 mm). Dabei liefert der kleine 360° Infrarot-Präsenzmelder einen großen Auftritt ab und erfasst 36 m2. Dank IP65 Zertifizierung auch für Feuchträume geeignet.
Allgemein:

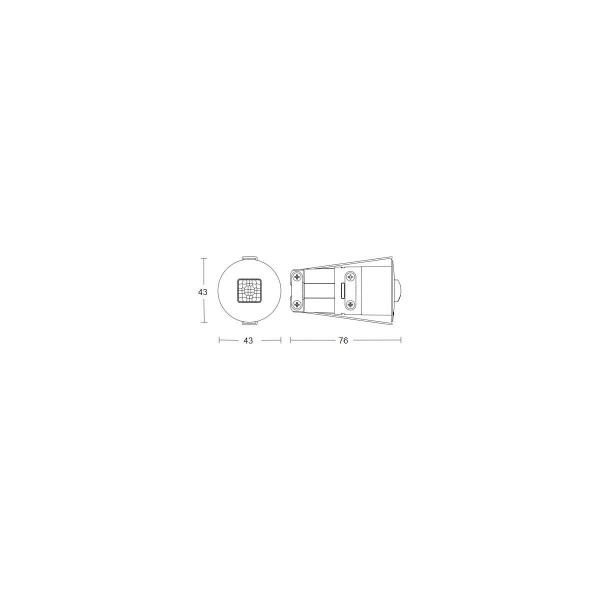

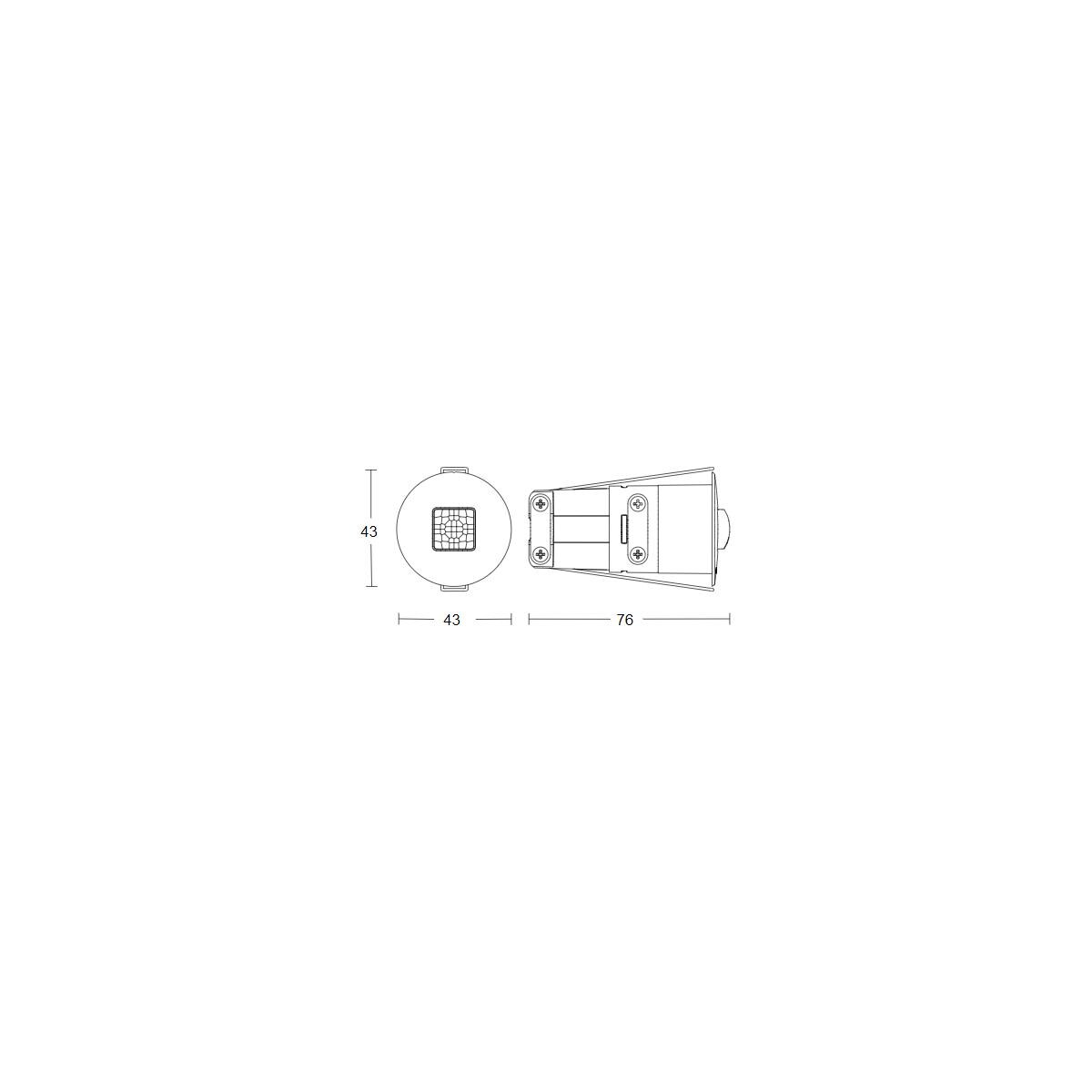

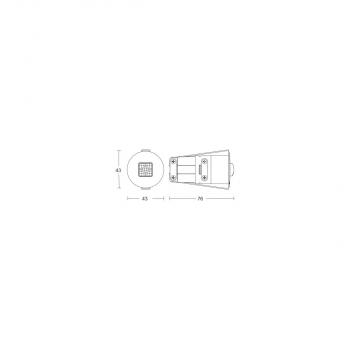

- Abmessungen (Ø x H): 43 x 75 mm
- Einstellungen via: Fernbedienung, Smart Remote
- Mit Fernbedienung: Nein
- Variante: COM1 - Deckeneinbau
- Ausführung: Präsenzmelder
- Anwendung, Ort: Innenbereich
- Anwendung, Raum: Einzelbüro, Hotelzimmer, Pflegezimmer, Funktionsraum / Nebenraum, WC / Waschraum, Innenbereich
- Farbe: weiß
- Farbe, RAL: 9003
- Erfassungswinkel: 360 °
- Öffnungswinkel: 90 °
Befestigung/ Montage:
- Inkl. Eckwandhalter: Nein
- Montageort: Decke
- Montageart: Deckeneinbau, Decke
Gehäuse:
- Schutzart: IP 65
- Umgebungstemperatur: -25 ? 55°C
- Werkstoff: Kunststoff
Elektrische Ausführung:
- Netzanschluss: 220 ? 240 V / 50 ? 60 Hz
- Schaltausgang 1, Ohmsch: 1000 W
- Schaltausgang 1, Anzahl LED/Leuchtstofflampen: 8 stk.
- Schaltausgang 1, Potenzialfrei: Nein
- Leuchtstofflampen EVG: 500 W
- Leuchtstofflampen unkompensiert: 400 VA
- Leuchtstofflampen reihenkompensiert: 400 VA
- Leuchtstofflampen parallelkompensiert: 400 VA
- Schaltausgang 1, Niedervolt Halogenlampen: 1000 VA
- LED Lampen < 2 W: 100 W
- LED Lampen > 2 W < 8 W: 300 W
- LED Lampen > 8 W: 600 W
- Kapazitive Belastung in ?F: 176 µF
- Eigenverbrauch: 0,5 W
Sensorik:
- Technologie, Sensoren: Passiv Infrarot, Lichtsensor
- Montagehöhe: 2,50 ? 4,00 m
- Montagehöhe max: 4,00 m
- optimale Montagehöhe: 2,8 m
- Unterkriechschutz: Ja
- segmentweise Ausblendung: Nein
- Elektronische Skalierbarkeit: Nein
- Mechanische Skalierbarkeit: Nein

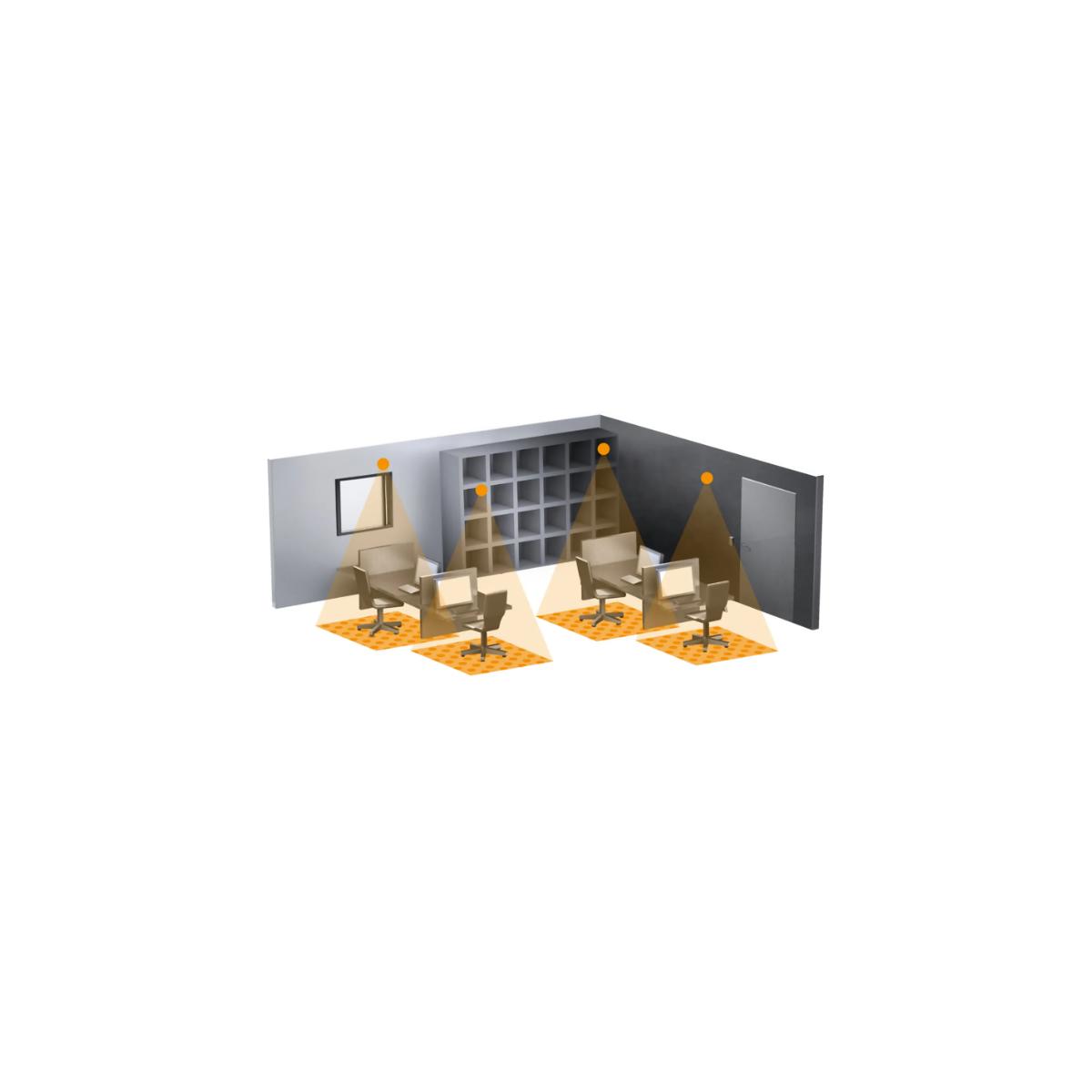

- Reichweite Radial: 4 x 4 m (16 m²)
- Reichweite Tangential: 6 x 6 m (36 m²)
- Reichweite Präsenz: 4 x 4 m (16 m²)
- Schaltzonen: 168 Schaltzonen
Funktionen:
- Funktionen: Normal- / Testbetrieb, Halb- / Vollautomatik, Manuell ON / ON-OFF
- Dämmerungseinstellung: 2 ? 1000 lx
- Zeiteinstellung: 5 s ? 60 Min.
- Grundlichtfunktion: Nein
- Hauptlicht einstellbar: Nein
- Dämmerungseinstellung Teach: Ja
- Konstantlichtregelung: Nein
Vernetzung:
- Vernetzung: Ja
- Art der Vernetzung: Master/Master, Master/Slave
- Vernetzung via: Kabel
| Produkttyp | Präsenzmelder |
| Reichweite [m] | 6 x 6 |
| Montageart | Decke |
| Schutzart | IP65 |
| Ansprechhelligkeit [Lux] | 1000 |
