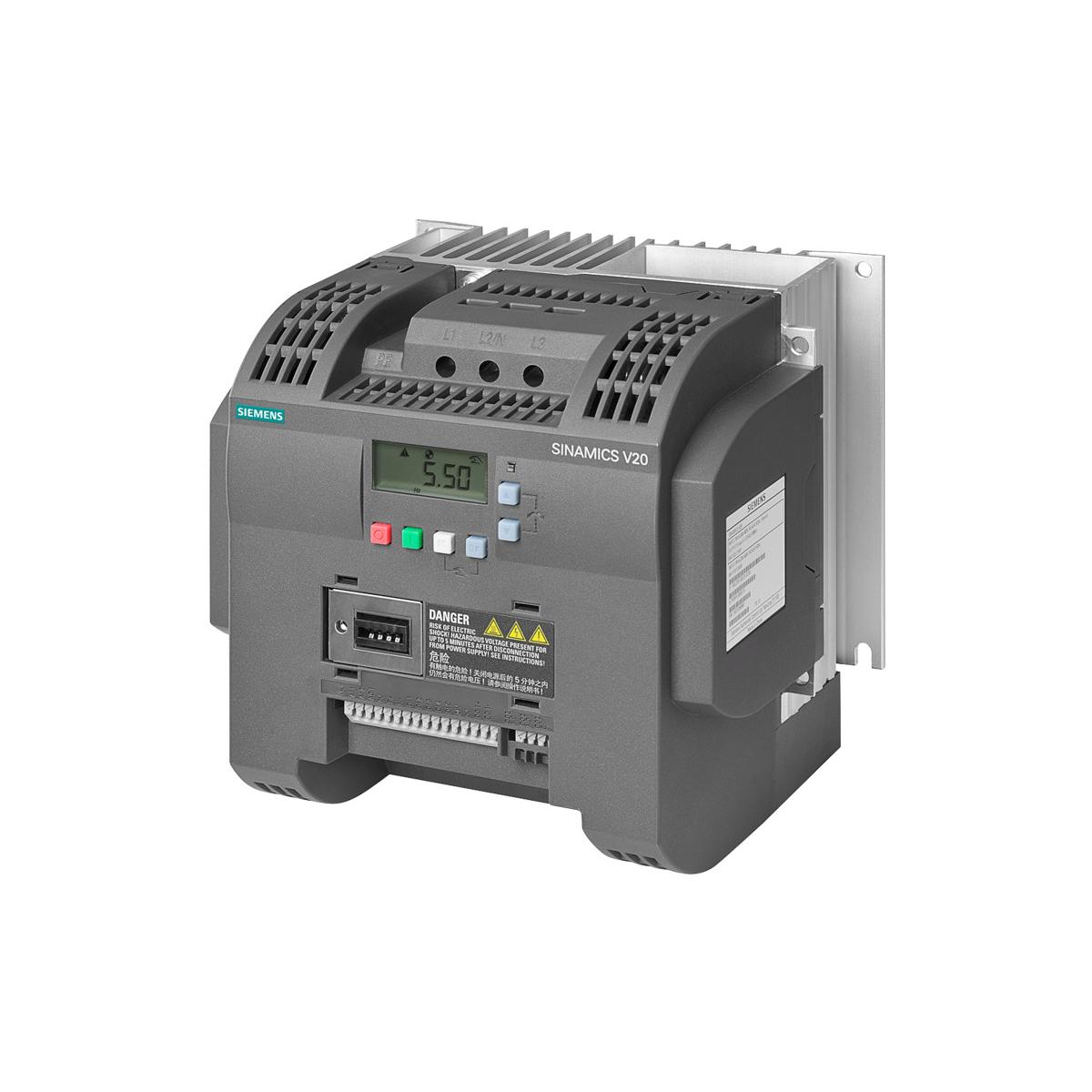

SINAMICS V20 3AC380-480V-15/+10% 47-63Hz Nennleistung 5.5kW mit 150% Überlast für 60sec integrierter Filter C3 I/O-Interface: 4DI, 2DO 2AI, 1AO Feldbus: USS/MODBUS RTU mit eingebautem BOP Schutzart IP20/UL Open Typ Größe: FSC 184x 182x 169 (BxHxT)
Frequenzumrichter SINAMICS V20 der vielseitige Umrichter für Basisanwendungen für industrielle Applikationen und gewerbliche Anwendungen. SINAMICS V20 zeichnet sich durch kurze Inbetriebnahmezeiten, einfache Bedienung, Robustheit und Kosteneffizienz aus. Der Umrichter kann ohne zusätzliche Module direkt "aus der Verpackung" betrieben werden. Zur Steigerung der Energieeffizienz ist der Umrichter mit einem energieoptimalen Steuerungsverfahren mit automatischer Flussabsenkung ausgerüstet.
Er stellt zudem den aktuellen Energieverbrauch dar und verfügt über weitere integrierte Energiesparfunktionen. Der Keep-Running-Modus ermöglicht einen stabilen Betrieb auch bei schwierigen und schwankenden Netzbedingungen. Der Umrichter ist in sieben Baugrößen in einem Leistungsbereich von 0,12 kW bis 30 kW für den Betrieb an ein- und dreiphasigen Netzen (1AC 200 V bis 240 V, 3AC 380 V bis 480 V) verfügbar. Der SINAMICS V20 kann mittels verschiedener Optionen wie externes Basic Operator Panel (BOP), BOP-Interface, Standard-Netzwerkkabel, Netzfilter, Bremswiderstände, Schirmung, etc. individuell den Anforderungen der Applikation angepasst werden. Zudem ermöglicht er die einfache Systemkonfiguration mit vordefinierten Makros im Umrichter und vorgefertigten Funktionsblöcken aus dem Totally Integrated Automation Portal (TIA-Portal) für den schnellen Anschluss z.B. an eine SIMATIC-S7-1200 Steuerung. Der Basisumrichter SINAMICS V20 ist eine technische und wirtschaftliche Alternative für den Micromaster MM420 Frequenzumrichter. SINAMICS - die durchgängige Antriebsfamilie für jedes Anwendungsgebiet.
150% Überlast 60 Sec. 3AC 380-480V +10/-15%, 47-63Hz, eingebautes Bedienfeld, 4 Digitaleingänge, 2 Analogeingänge nutzbar als Digitaleingänge, integr. USS- und Modbus-RTU-Schnittstelle, integr. Filter C3, Ausgangsfrequenz 0 bis 599Hz
Technische Daten:
- Breite: 184 mm
- Höhe: 182 mm
- Tiefe: 169 mm
- Anzahl der digitalen Eingänge: 4
- Anzahl der analogen Eingänge: 2
- Anzahl der analogen Ausgänge: 1
- Unterstützt Protokoll für LON: Nein
- Anzahl der HW-Schnittstellen Industrial Ethernet: 0
- Anzahl der HW-Schnittstellen seriell RS-232: 1
- Anzahl der HW-Schnittstellen seriell RS-422: 0
- Anzahl der HW-Schnittstellen seriell RS-485: 1
- Anzahl der HW-Schnittstellen seriell TTY: 0
- Anzahl der HW-Schnittstellen USB: 0
- Anzahl der HW-Schnittstellen parallel: 0
- Anzahl der HW-Schnittstellen sonstige: 1
- Mit optischer Schnittstelle: Nein
- Unterstützt Protokoll für TCP/IP: Nein
- Unterstützt Protokoll für ASI: Nein
- Unterstützt Protokoll für PROFIBUS: Nein
- Unterstützt Protokoll für CAN: Nein
- Unterstützt Protokoll für INTERBUS: Nein
- Unterstützt Protokoll für KNX: Nein
- Unterstützt Protokoll für MODBUS: Ja
- Unterstützt Protokoll für Data-Highway: Nein
- Unterstützt Protokoll für DeviceNet: Nein
- Unterstützt Protokoll für SUCONET: Nein
- Unterstützt Protokoll für sonstige Bussysteme: Ja
- Schutzart (IP): IP20
- Mit PC-Anschluss: Nein
- Unterstützt Protokoll für SERCOS: Nein
- Unterstützt Protokoll für INTERBUS-Safety: Nein
- Netzspannung: 380 - 480 V
- Netzfrequenz: -
- 4-Quadrantenbetrieb möglich: Nein
- Anzahl der Schnittstellen PROFINET: 0
- Art des Umrichters: U-Umrichter
- Ausgangsphasenzahl: 3
- Eingangsphasenzahl: 3
- Bremschopper integriert: Nein
- Einsatz im Industriebereich zulässig: Ja
- Einsatz im Wohn- und Gewerbebereich zulässig: Nein
- Max. Ausgangsfrequenz: 550
- Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 5,5
- Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 5,5
- Relative symmetrische Netzspannungstoleranz: 10
- Relative symmetrische Netzfrequenztoleranz: -5
- Unterstützt Protokoll für AS-Interface Safety at Work: Nein
- Unterstützt Protokoll für DeviceNet Safety: Nein
- Unterstützt Protokoll für EtherNet/IP: Nein
- Unterstützt Protokoll für Foundation Fieldbus: Nein
- Unterstützt Protokoll für PROFINET CBA: Nein
- Unterstützt Protokoll für PROFINET IO: Nein
- Unterstützt Protokoll für PROFIsafe: Nein
- Unterstützt Protokoll für SafetyBUS p: Nein
- Max. Ausgangsspannung: 480 V
- Nennausgangsstrom I2N: 12,5
- Schutzart (NEMA): -
