SINAMICS G120C Bemessungsleistung 3AC 380-480 V +10/-20% 47-63 Hz geringe Überlast: 5,5 kW bei 150% 3 s, 110% 57 s, 100% 240 s hohe Überlast: 4,0 kW bei 200% 3 s, 150% 57 s, 100% 240 s integrierte Filterklasse A externe 24 V E/A-Schnittstelle: 6 DI, 2 DO, 1 AI, 1 AO, 1Mot_t Safe Torque Off integriert Feldbus: USS / MODBUS RTU Schutz: IP20/ UL ungekapselt Baugröße: FSB 196x100x203(HxBxT)

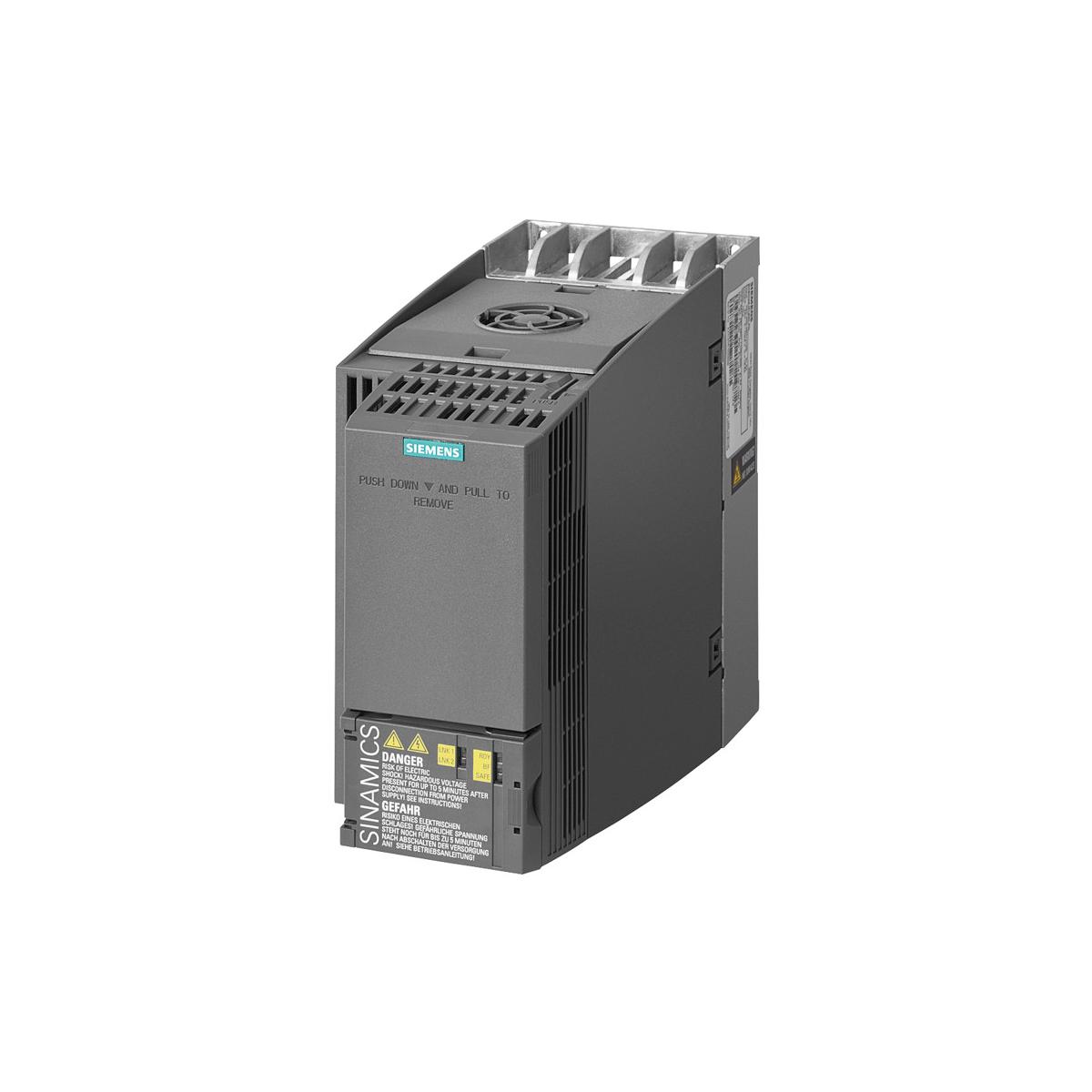

Frequenzumrichter SINAMICS G120C der kompakte und vielseitige Frequenzumrichter mit optimaler Funktionalität für Anforderungen unterschiedlicher Applikationen, wie z.B. für Förderbänder, Mischer, Pumpen, Lüfter und Kompressoren. Durch die bereits integrierte zertifizierte Sicherheitsfunktion Safe Torque Off (STO), STO über Klemme/ mit PROFIsafe, kann auf weitere externe Komponenten verzichtet werden. Die Bedienung/Inbetriebnahme erfolgt schnell und einfach mit dem PC über USB oder über ein Basic Operator Bedienpanel, bzw. Intelligent Operator Panel.
Die Vernetzung der Antriebe ist über Standard-Feldbussysteme (PROFINET, PROFIBUS) möglich und ein Kartenslot zum Klonen von Parametersätzen für eine intuitive Serieninbetriebnahme ist vorhanden. Zur Steigerung der Energieeffizienz ist der Umrichter mit einer präzisen, energieoptimalen Vektorregelung SLVC ausgerüstet und verfügt über eine automatische Flussabsenkung. Der SINAMICS G120C deckt den dreiphasigen Spannungsbereich 3AC 380 V bis 480 V ab und ist in vier Baugrößen in einem Leistungsbereich von 0,55 kW bis 18,5 kW verfügbar. Der Frequenzumrichter SINAMICS G120C kann mittels verschiedener Optionen wie z.B. Anschlusskabel, Netzfilter, Bremswiderstände, Netzdrosseln und weiterem Zubehör individuell den Anforderungen des Anwenders angepasst werden. Die drehzahlvariablen Geräte sind integraler Bestandteil von Totally Integrated Automation (TIA) und spielen optimal z.B. mit SIMATIC Steuerungen zusammen. Der Allrounder SINAMICS G120C ist das Nachfolgerprodukt für den MICROMASTER MM420 Frequenzumrichter. Der Allrounder SINAMICS G120C ist das Nachfolgerprodukt für den MICROMASTER MM420 Frequenzumrichter.
Technische Daten:
- Breite: 100 mm
- Höhe: 196 mm
- Tiefe: 203 mm
- Anzahl der digitalen Eingänge: 6
- Anzahl der analogen Eingänge: 2
- Anzahl der analogen Eingänge: 1
- Anzahl der analogen Ausgänge: 1
- Unterstützt Protokoll für LON: Nein
- Anzahl der HW-Schnittstellen Industrial Ethernet: 0
- Anzahl der HW-Schnittstellen seriell RS-232: 1
- Anzahl der HW-Schnittstellen seriell RS-422: 0
- Anzahl der HW-Schnittstellen seriell RS-485: 1
- Anzahl der HW-Schnittstellen seriell TTY: 1
- Anzahl der HW-Schnittstellen USB: 1
- Anzahl der HW-Schnittstellen parallel: 0
- Anzahl der HW-Schnittstellen sonstige: 6
- Mit optischer Schnittstelle: Nein
- Unterstützt Protokoll für TCP/IP: Nein
- Unterstützt Protokoll für ASI: Nein
- Unterstützt Protokoll für PROFIBUS: Nein
- Unterstützt Protokoll für CAN: Nein
- Unterstützt Protokoll für INTERBUS: Nein
- Unterstützt Protokoll für KNX: Nein
- Unterstützt Protokoll für MODBUS: Ja
- Unterstützt Protokoll für Data-Highway: Nein
- Unterstützt Protokoll für DeviceNet: Nein
- Unterstützt Protokoll für SUCONET: Nein
- Unterstützt Protokoll für sonstige Bussysteme: Ja
- Schutzart (IP): IP20
- Mit PC-Anschluss: Ja
- Unterstützt Protokoll für SERCOS: Nein
- Unterstützt Protokoll für INTERBUS-Safety: Nein
- Netzspannung: 380 - 480 V
- Netzfrequenz: -
- 4-Quadrantenbetrieb möglich: Nein
- Anzahl der Schnittstellen PROFINET: 0
- Art des Umrichters: U-Umrichter
- Ausgangsphasenzahl: 3
- Eingangsphasenzahl: 3
- Bremschopper integriert: Ja
- Einsatz im Industriebereich zulässig: Ja
- Einsatz im Wohn- und Gewerbebereich zulässig: Ja
- Max. Ausgangsfrequenz: 550
- Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung: 4
- Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung: 5,5
- Relative symmetrische Netzspannungstoleranz: - 20
- Relative symmetrische Netzfrequenztoleranz: 5
- Unterstützt Protokoll für AS-Interface Safety at Work: Nein
- Unterstützt Protokoll für DeviceNet Safety: Nein
- Unterstützt Protokoll für EtherNet/IP: Nein
- Unterstützt Protokoll für Foundation Fieldbus: Nein
- Unterstützt Protokoll für PROFINET CBA: Nein
- Unterstützt Protokoll für PROFINET IO: Nein
- Unterstützt Protokoll für PROFIsafe: Nein
- Unterstützt Protokoll für SafetyBUS p: Nein
- Max. Ausgangsspannung: 480 V
- Nennausgangsstrom I2N: 13
- Unterstützt Protokoll für BACnet: Nein
- Schutzart (NEMA): -
