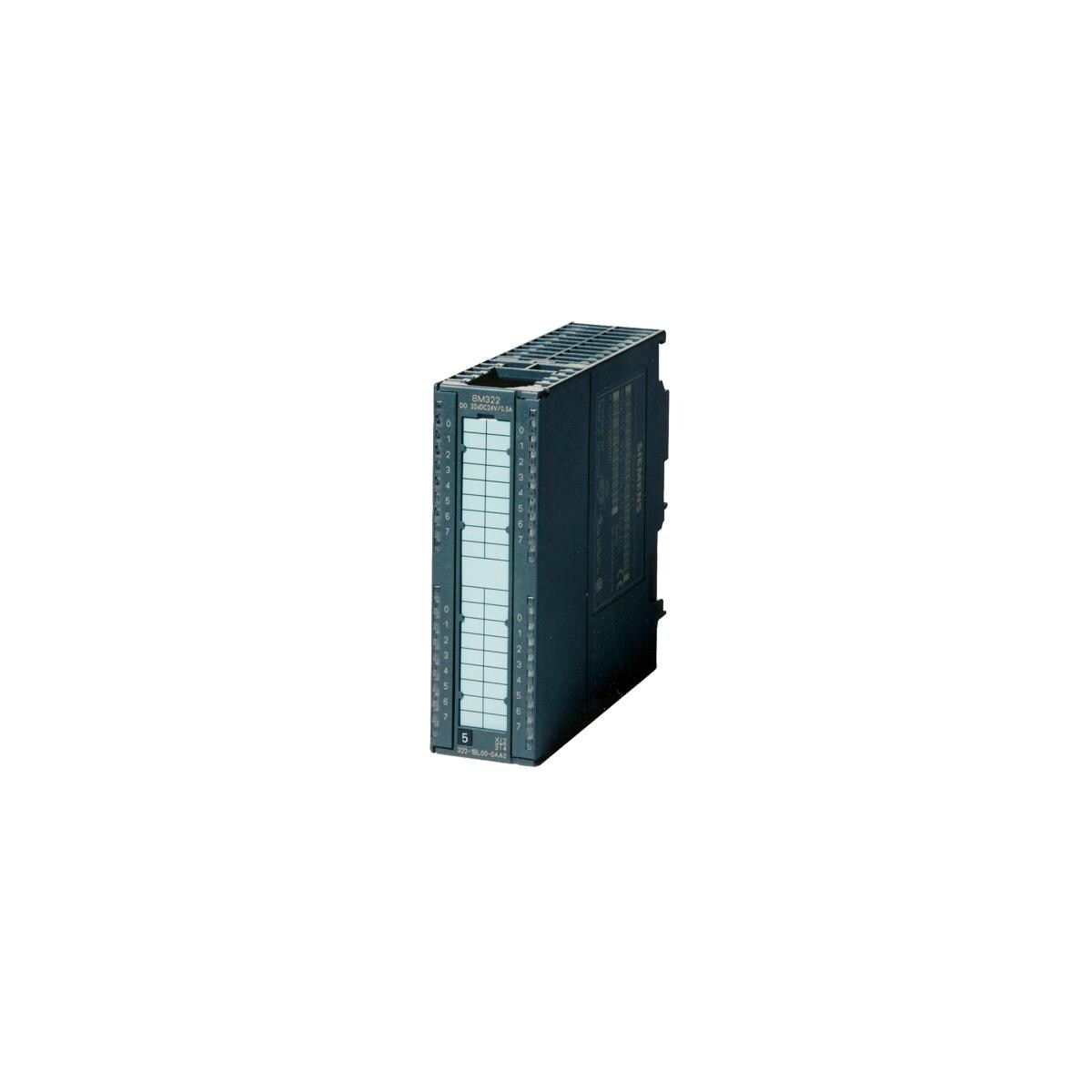

SIMATIC S7-300, Digitalausgabe SM 322, potentialgetrennt, 32DA, DC 24V, 0,5A, 1x 40-pol., Summenstrom 4A/Gruppe (16A/Baugruppe)
SIMATIC ET 200M ist ein modulares und universell einsetzbares Peripheriesystem für den Schaltschrank in IP20, welche sowohl als zentrale Peripherie an einer S7-300, als auch im dezentralen Aufbau an einem PROFINET oder PROFIBUS ET 200M Interfacemodul verwendet werden kann. Pro Station können bis zu 12 IO-Module gesteckt werden. Durch den standardisierten Aufbau aller Module, werden Logistik und Ersatzteilhaltung erheblich vereinfacht. ET 200M ist sowohl für standard- als auch sicherheitsgerichtete Anwendungen einsetzbar. Als Peripheriebaugruppen (der Schnittstelle zum Prozess) sind bis zu 12 hochkanalige Signal- (z. B. 64 digitale Eingänge) und Funktionsmodule sowie Kommunikationsprozessoren der S7-300 einsetzbar. So unterstützt die ET 200M auch Baugruppen mit erweiterten Nutzdaten, wie bspw. HART-Baugruppen mit HART-Nebenvariablen. Für eine einfache Verdrahtung bietet Ihnen die ET 200M neben herkömmlichen Anschlusstechniken die abisolierfreie Schnellanschlusstechnik Fast Connect.
Technische Daten
- Redundanzfähigkeit ja
- Kurzschlussschutz, Ausgänge vorhanden ja
- Art des Digitalausgangs Transistor
- Ausführung des elektrischen Anschlusses Schraub-/Federzuganschluss
- Explosionsschutz-Kategorie für Gas ATEX Gas-Ex-Schutz, Kat. 3G
- Explosionsschutz-Kategorie für Staub ohne
- Art der Ausgangsspannung DC
- Breite 40 mm
- Höhe 125 mm
- Tiefe 120 mm
- Anzahl der digitalen Ausgänge 32
- Verzögerungszeit bei Signalwechsel 0.1 - 0.5 ms
- Ausgangsstrom 0.5 A
- Versorgungsspannung bei DC 20.4 - 28.8 V
- Zulässige Spannung am Ausgang 0.0 - 28.8 V
- Spannungsart der Versorgungsspannung DC
- Digitale Ausgänge konfigurierbar ja
