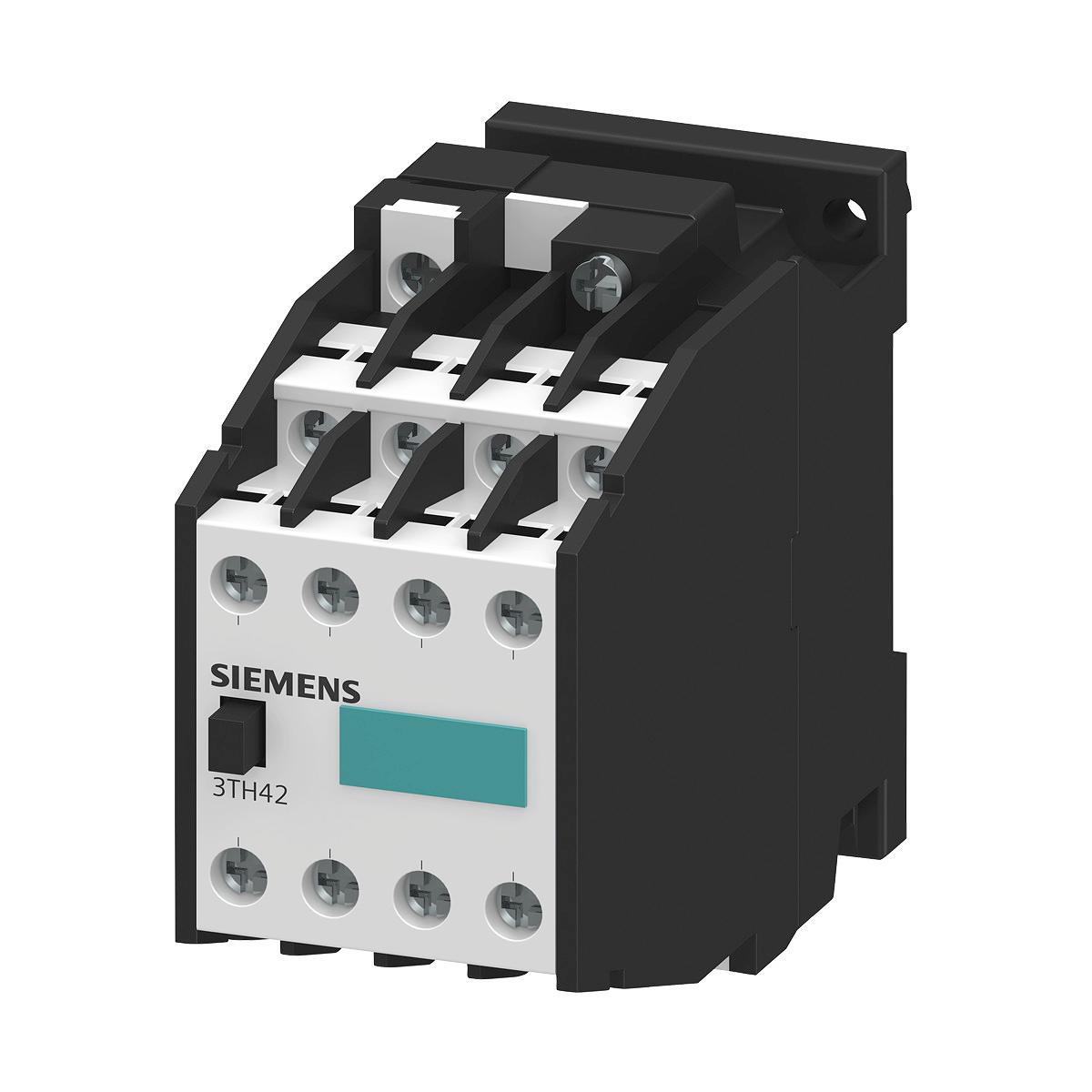

Hilfsschütz, 44E, DIN EN 50011, 4 NO + 4 NC, Schraubanschluss AC-Betätigung AC 230/220V 50Hz, 276/264V 60Hz Hilfsschütz 3TH4 zum Schalten der Steuersignale im Steuerstromkreis.Die Hilfsschütze 3TH4 haben normgerechte Anschlussbezeichnungen und eine zuverlässige Anschlusstechnik. Durch Ausgangsvervielfältigung ist das gleichzeitige Schalten von bis zu 10 Hilfsstromkreisen möglich. Die Kontakte sind mit Zwangsführung für Safety-Anwendungen auch als SUVA-Varianten ausgeführt. Die Geräte sind klimafest, verfügen über eine hohe Kontaktzuverlässigkeit und sind für den weltweiten Einsatz durch entsprechende Zulassungen geeignet (z.B. IEC und UL/CSA).Die Hilfsschütze 3TH4 sind in AC- oder DC-Betätigung in verschiedenen Varianten mit 8 oder 10 Polen erhältlich.Als Zubehör sind unter anderem Überspannungsbegrenzer, Verzögerer und Koppelglieder erhältlich.
Technische Daten:
- Anzahl der Hilfskontakte als Schließer: 4
- Anzahl der Hilfskontakte als Öffner: 4
- Bemessungsbetriebsstrom Ie, 400 V: 6.0 A
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 230.0 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 277.0 V
- Anschlussart Hilfsstromkreis: Schraubanschluss
- Spannungsart zur Betätigung: AC
