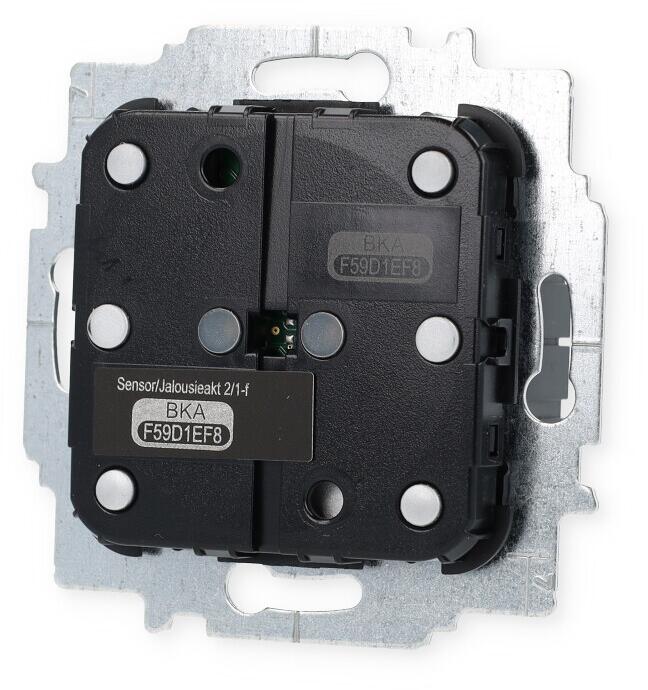

Zur Steuerung von Jalousie- oder Markisenmotoren.
Mit integriertem Jalousieaktor.
Jalousiefunktion ist auch ohne vorherige Programmierung gegeben (linker Sensorkanal vorkonfiguriert).
Konfiguration kann nachträglich über das Web-Interface geändert werden (Gruppen, Szenen, ?).
Rechter Sensorkanal zur Programmierung von weiteren Funktionen (Gruppen, Szenen, ?).
Nur in Kombination mit Busch-free@home® 2-fach Wippen zu verwenden.
Der Busanschluss erfolgt über die beiliegende Busklemme.
Bei der Installation in die Unterputzdose ist auf eine räumliche Trennung zwischen der Bus- und der 127 V/230 V-Installationsleitung zu achten! Bei Unterschreiten des Mindestabstands z.B. Elektronikdosen oder Isolierschläuche verwenden.
Bedienelemente: Tastkontakte oben/unten
Anzeigeelemente: LED als Orientierungslicht oder zur Anzeige des Schaltzustandes
Busspannung: 24 V
Ausgänge: 1 Umschaltkontakte/Schließer, potenzialgebunden
Lastart: Betriebsart Jalousie
Nennstrom: 4 A
Ausgangsspannung: 230 V~
Nennleistung: 920 VA
Schutzart Gerät: IP 20
Temperaturbereich Gerät: -5 °C bis 45 °C
Maße (H x B x T): 71 mm x 71 mm x 45 mm
Einbautiefe: 32 mm
Programmierung nur bei angelegter Busspannung über das Web-Interface des System Access Points.
Weitere Informationen zur Inbetriebnahme und Bedienung finden Sie im Systemhandbuch und der Online Bedienungsanleitung im aktuellen E-Katalog.
| Produkttyp | Sensor/Jalousieaktor |
| Produktart | Aktor |
