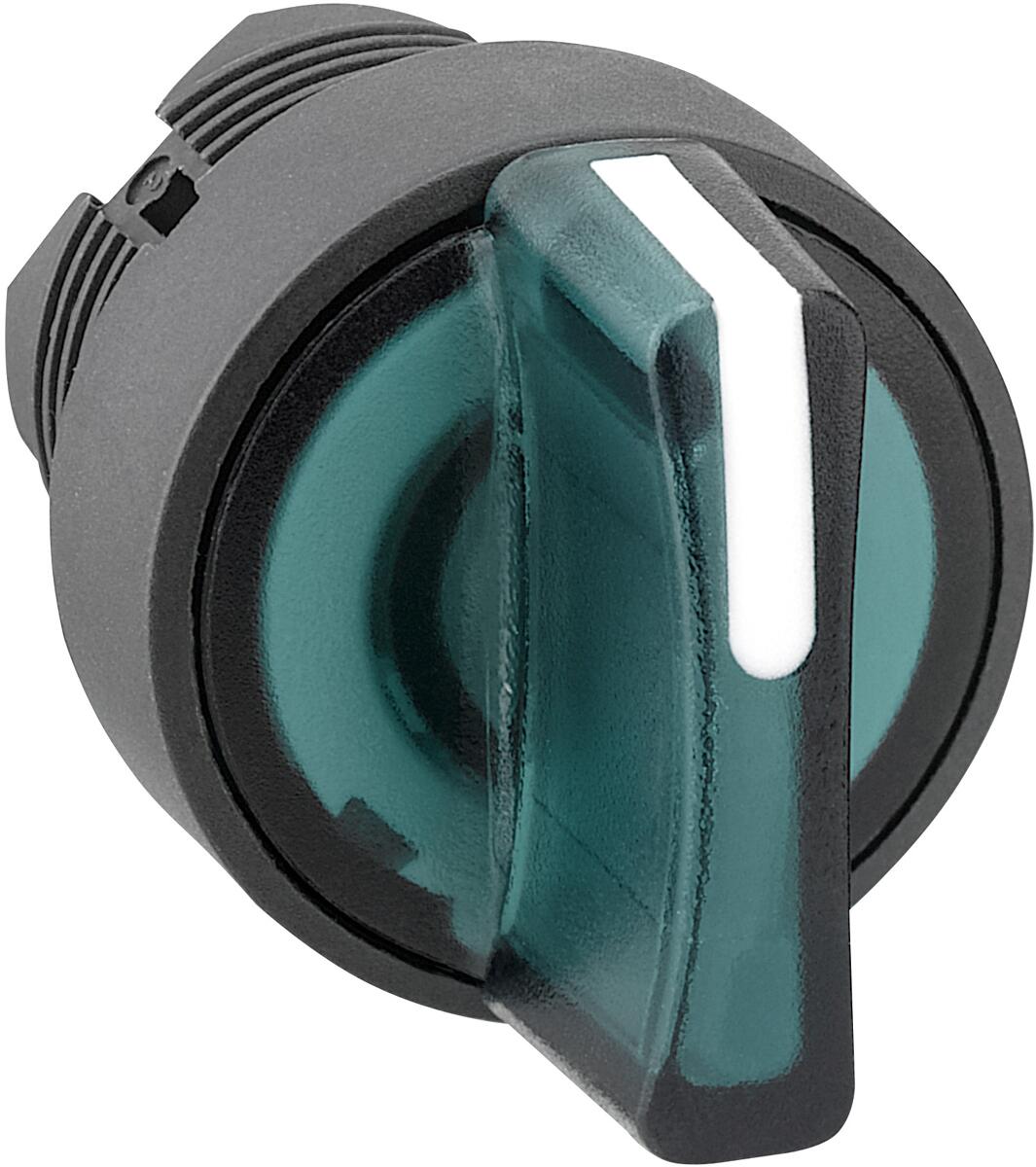

Die Baureihe Harmony XB5/ZB5 aus Kunststoff bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Leuchtwahlschalter in der Farbe grün ist kompatibel mit einer universellen LED mit verschiedenen Versorgungsspannungen. Dieses Frontelement verfügt über 3 Stellungen. Die Montage dieses Produkts erfolgt in einer 22mm Bohrung. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.

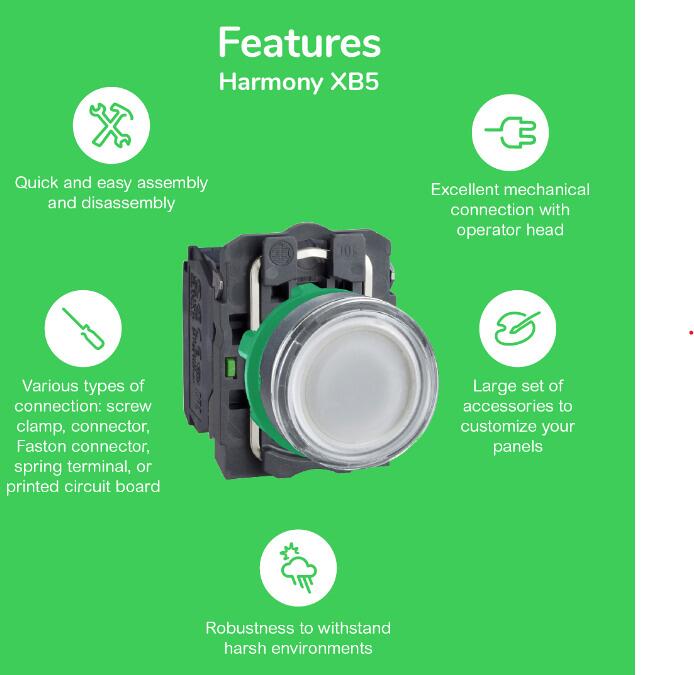

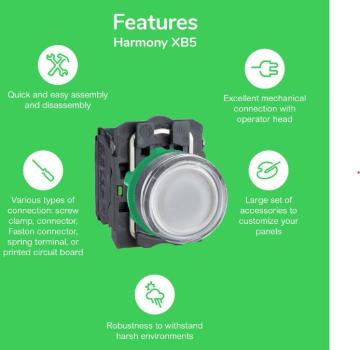

Produktmerkmale:
- Modularer Aufbau aus Kunststoff für schnelle und einfache Installation
- Ideal für den universellen Einsatz im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Höchste Robustheit für raue Umgebungsbedingungen
- Hervorragende mechanische Verbindung zwischen Frontelement und Hilfsschalter
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
Technische Daten:
Hier ist die Übersicht der Hauptmerkmale im gewünschten Format:
Hauptmerkmale- Baureihe: Harmony XB5
- Produkt- oder Komponententyp: Frontelement für Leuchtwahlschalter
- Produktkompatibilität: Universal-LED
- Kurzbezeichnung des Geräts: ZB5
- Blendenmaterial: Dunkelgrauer Kunststoff
- Montagedurchmesser: 22 mm
- Typ des Frontelements: Standard
- Verkauf je unteilbare Menge: 1
- Form des Signaleinheitkopfes: Rund
- Operatortyp: Zu Mitte Rückstellung
- Betriebsprofil: Grün Standardgriff
- Betriebs-Positionsinformation: 3 Positionen +/- 45°
Zusatzmerkmale- CAD-Gesamtbreite: 29 mm
- CAD-Gesamthöhe: 29 mm
- CAD-Gesamttiefe: 43 mm
- Produktgewicht: 0,016 kg
- Mechanische Lebensdauer: 500.000 Zyklen
- Stationsname: XALD 1-5 Aussparungen, XALK 2 - 5 Aussparungen
Code für den elektrischen Aufbau:
- M3: <4 Kontakte mit einfachen Blöcken in Frontmontage mit LED-Modul
- M6: <2 Kontakte mit einfachen Blöcken in Frontmontage mit LED-Modul und Transformator
- M10: <2 Kontakte mit einfachen Blöcken in Frontmontage mit LED-Modul
- MF1: <2 Kontakte mit einfachen Blöcken in Frontmontage mit LED-Modul
- MR1: <2 Kontakte mit einfachen Blöcken in rückseitiger Montage mit LED-Modul
- M4: <4 Kontakte mit einfachen und doppelten Blöcken in Frontmontage mit LED-Modul
Gerätedarstellung- Grundelement: Montage
- Beschichtung: TH
Umgebungstemperatur- Bei Lagerung: -40?70 °C
- Bei Betrieb: -40?70 °C
Überspannungskategorie- Klasse II: Entspricht IEC 60536
Schutzart (IP)- IP66: Entspricht IEC 60529
- IP67
- IP69
- IP69K
Schutzart (NEMA)Widerstandsfähigkeit gegen Hochdruckreiniger- 7.000.000 Pa bei 55 °C, Entfernung: 0,1 m
Schutzart (IK)- IK04: Entspricht IEC 50102
Normen- EN/IEC 60947-1
- JIS C8201-5-1
- EN/IEC 60947-5-1
- UL 508
- EN/IEC 60947-5-5
- EN/IEC 60947-5-4
- CSA C22.2 Nr. 14
- JIS C8201-1
Produktzertifizierungen- UL-gelistet
- CSA
- LROS (Lloyds Register of Shipping)
- GL
- DNV
- BV
Vibrationsfestigkeit- 5 gn (f= 2?500 Hz): Entspricht IEC 60068-2-6
Stoßfestigkeit- 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung: Entspricht IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung: Entspricht IEC 60068-2-27
| Produkttyp | Wahlschalter |
| Ausführung | rastend |
