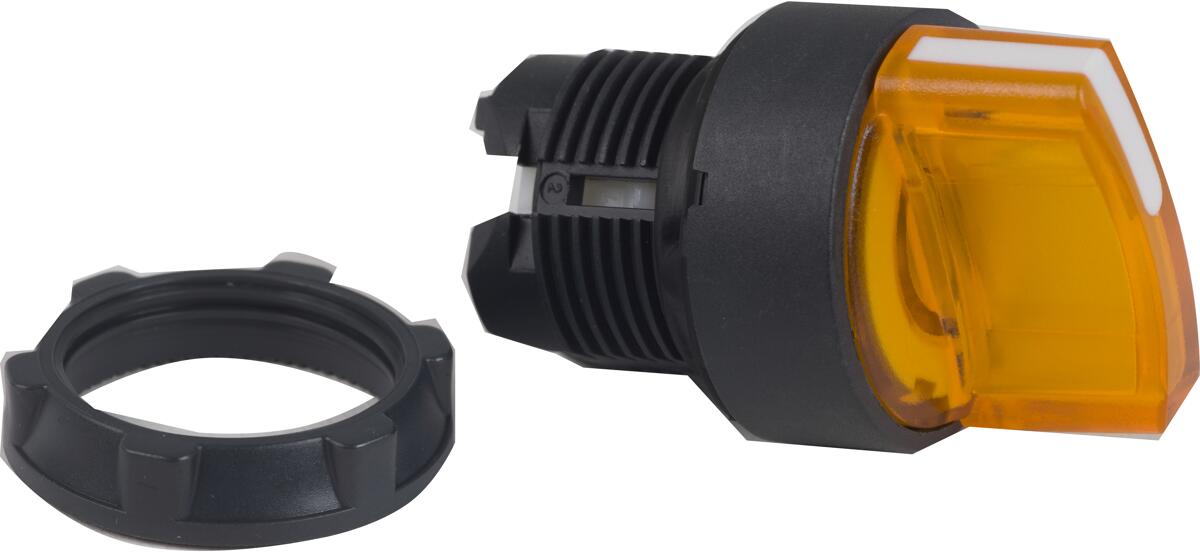

Die Baureihe Harmony XB5/ZB5 aus Kunststoff bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Leuchtwahlschalter in der Farbe orange ist kompatibel mit einer universellen LED mit verschiedenen Versorgungsspannungen. Dieses Frontelement verfügt über 2 Stellungen. Die Montage dieses Produkts erfolgt in einer 22mm Bohrung. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.

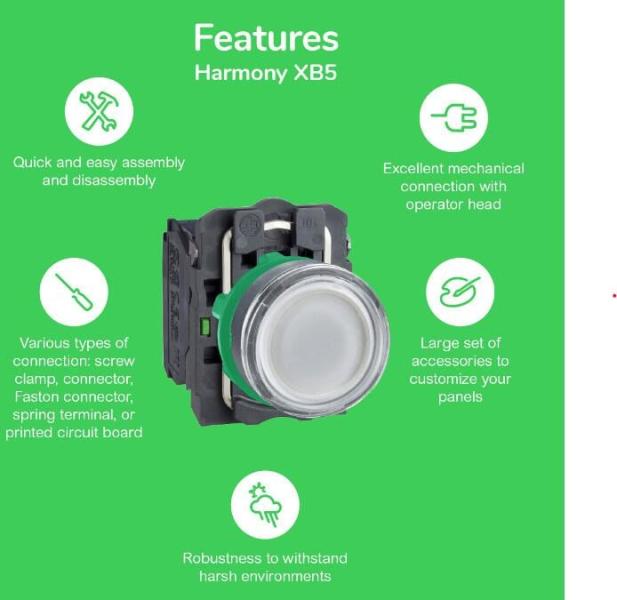

Produktmerkmale:
- Modularer Aufbau aus Kunststoff für schnelle und einfache Installation
- Ideal für den universellen Einsatz im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Höchste Robustheit für raue Umgebungsbedingungen
- Hervorragende mechanische Verbindung zwischen Frontelement und Hilfsschalter
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
Technische Daten:
Hauptmerkmale
Baureihe: Harmony XB5
Produkt- oder Komponententyp: Frontelement für Leuchtwahlschalter
Produktkompatibilität: Universal-LED
Kurzbezeichnung des Geräts: ZB5
Blendenmaterial: Dunkelgrauer Kunststoff
Montagedurchmesser: 22 mm
Typ des Frontelements: Standard
Verkauf je unteilbare Menge: 1
Form des Signaleinheitkopfes: Rund
Operatortyp: rastend
Betriebsprofil: Orange Standardgriff
Betriebs-Positionsinformation: 2 Positionen 90°
Zusatzmerkmale
CAD-Gesamtbreite: 29 mm
CAD-Gesamthöhe: 29 mm
CAD-Gesamttiefe: 43 mm
Produktgewicht: 0,016 kg
Mechanische Lebensdauer: 1.000.000 Zyklen
Stationsname: XALD 1-5 Aussparungen, XALK 2 - 5 Aussparungen
Code für den elektrischen Aufbau:
- M3 für <4 Kontakte mit einfachen Blöcken in Frontmontage mit LED-Modul
- M6 für <2 Kontakte mit einfachen Blöcken in Frontmontage mit LED-Modul und Transformator
- M10 für <2 Kontakte mit einfachen Blöcken in Frontmontage mit LED-Modul
- MF1 für <2 Kontakte mit einfachen Blöcken in Frontmontage mit LED-Modul
- MR1 für <2 Kontakte mit einfachen Blöcken in rückseitiger Montage mit LED-Modul
- M4 für <4 Kontakte mit einfachen und doppelten Blöcken in Frontmontage mit LED-Modul
Gerätedarstellung: Grundelement
Montage: Beschichtung
TH: -
Umgebungstemperatur bei Lagerung: -40?70 °C
Umgebungstemperatur bei Betrieb: -40?70 °C
Überspannungskategorie: Klasse II entspricht IEC 60536

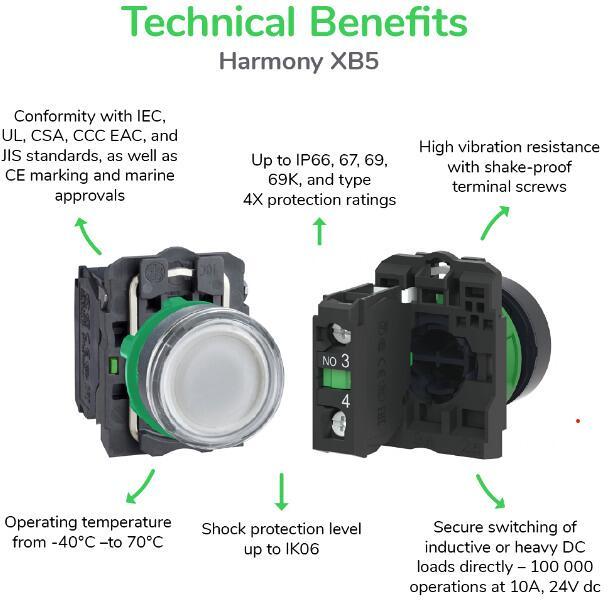

Schutzart (IP):
- IP66 entspricht IEC 60529
- IP67
- IP69
- IP69K
Schutzart (NEMA):
Widerstandsfähigkeit gegen Hochdruckreiniger: 7000000 Pa bei 55 °C, Entfernung: 0,1 m
Schutzart (IK): IK04 entspricht IEC 50102
Normen:
- EN/IEC 60947-5-5
- EN/IEC 60947-1
- JIS C8201-5-1
- EN/IEC 60947-5-1
- CSA C22.2 Nr. 14
- EN/IEC 60947-5-4
- UL 508
- JIS C8201-1
Produktzertifizierungen:
- BV
- CSA
- UL-gelistet
- DNV
- LROS (Lloyds register of shipping)
- GL
Vibrationsfestigkeit: 5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
Stoßfestigkeit:
- 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
| Produkttyp | Wahlschalter |
| Ausführung | rastend |
