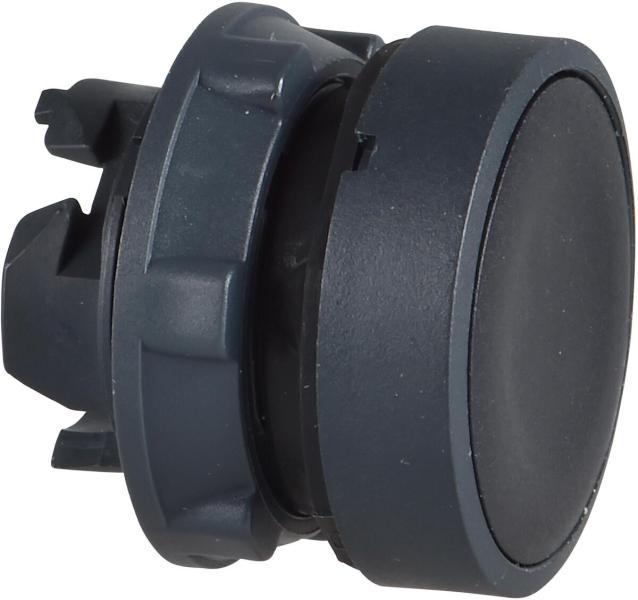

Frontelement für Drucktaster Harmony ZB5. Front schwarz, Blende Kunststoff, unbeschriftet. Dieser Tastenkopf bietet eine ergonomische Oberfläche zur Steuerung Ihrer Maschinen. Abmessung (BxHxT) 29x29x28 mm, Montagedurchmesser 22 mm, Gewicht 0,018 kg. Durch die klare Farbe ist sie aus der Ferne optisch deutlich zu erkennen. Mechanische Lebensdauer 2000000 Zyklen. Kopfform rund, standard. Mit hoher Vibrationsfestigkeut und chemischer Beständigkeit, Umgebungstemperatur -40 bis +70 Grad C. Das modulare Kunststoffprogramm mit 22mm Einbaumaß kombiniert einfache Installation, Effizienz, modernes Design, Flexibilität mit höchster Robustheit. Zertifizierungen nach RINA, GL, DNV, UL gelistet, CSA, BV, LROS (Lloyds register of shipping). Produktstandards gem. EN/IEC 60947-5-1, CSA C22.2 No 14, EN/IEC 60947-1, UL 508, JIS C 4520, EN/IEC 60947-5-4.
Produktmerkmale:
- Modularer Aufbau aus Kunststoff für schnelle und einfache Installation
- Ideal für den universellen Einsatz im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Höchste Robustheit für raue Umgebungsbedingungen
- Hervorragende mechanische Verbindung zwischen Frontelement und Hilfsschalter
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
Technische Daten:
Hauptmerkmale
Baureihe: Harmony XB5, Produkt- oder Komponententyp: Frontelement für unbeleuchteten Drucktaster, Kurzbezeichnung des Geräts: ZB5, Blendenmaterial: Dunkelgrauer Kunststoff, Montagedurchmesser: 22 mm, Typ des Frontelements: Standard, Verkauf je unteilbare Menge: 1, Form des Signaleinheitkopfes: Rund, Operatortyp: rastend, Betriebsprofil: Schwarz bündig, unbeschriftet
Zusatzmerkmale
CAD-Gesamtbreite: 29 mm, CAD-Gesamthöhe: 29 mm, CAD-Gesamttiefe: 28 mm, Produktgewicht: 0,018 kg, Mechanische Lebensdauer: 2000000 Zyklen, Stationsname: XALD 1-5 Aussparungen, XALK 2 - 5 Aussparungen, Code für den elektrischen Aufbau: C11 für <3 Kontakte mit einfach Blöcke in Frontmontage, C15 für <1 Kontakte mit einfach Blöcke in Frontmontage, SF1 für <3 Kontakte mit einfach Blöcke in Frontmontage, SR1 für <3 Kontakte mit einfach Blöcke in rückseitige Montage, C9 für <3 Kontakte mit einfach Blöcke in Frontmontage, Gerätedarstellung: Grundelement
Montage
Beschichtung: TH, Umgebungstemperatur bei Lagerung: -40?70 °C, Umgebungstemperatur bei Betrieb: -40?70 °C, Überspannungskategorie: Klasse II entspricht IEC 60536, Schutzart (IP): IP66 entspricht IEC 60529, IP67, IP69, IP69K, Schutzart (NEMA): NEMA 13, NEMA 4X, Widerstandsfähigkeit gegen Hochdruckreiniger: 7000000 Pa bei 55 °C, Entfernung: 0,1 m, Schutzart (IK): IK03 entspricht IEC 50102
Normen
IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Produktzertifizierungen
GL, DNV, UL-gelistet, CSA, BV, LROS (Lloyds register of shipping)
Stoßfestigkeit
30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27, 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
Vibrationsfestigkeit
5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
