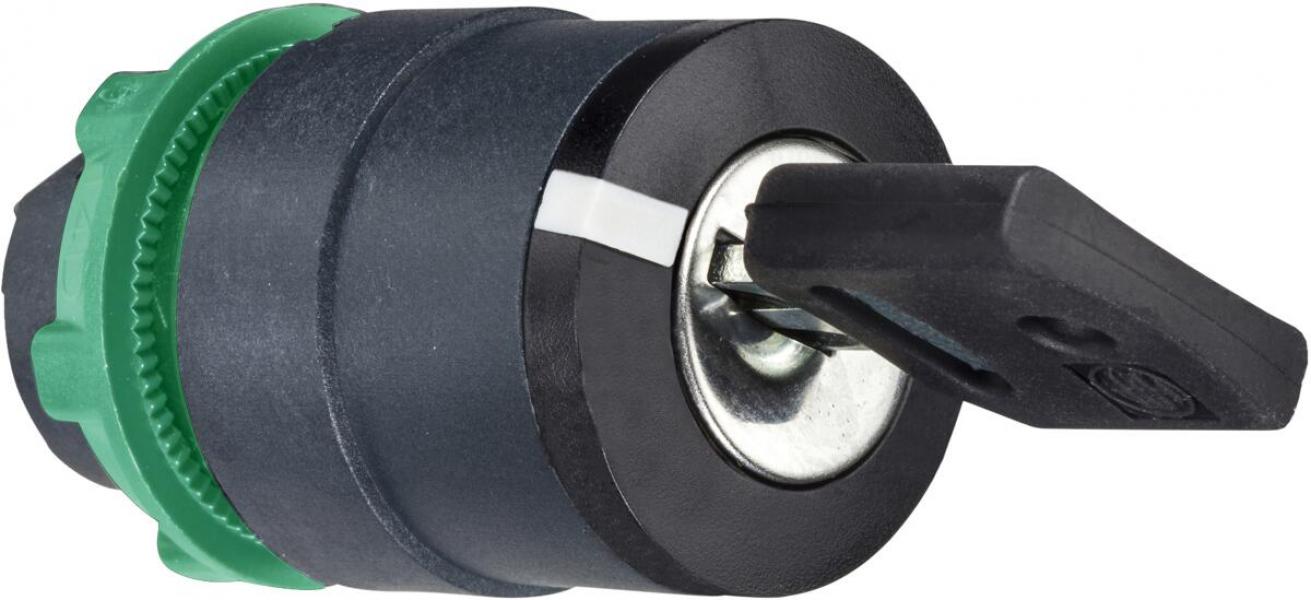

Frontelement für Schlüsselschalter Harmony ZB5. Front schwarz, Blende Kunststoff. 2 Positionen 90°, Schlüsselabzug links. Abmessung (BxHxT) 29x29x72 mm, Montagedurchmesser 22 mm, Gewicht 0,057 kg. Es ist schlagfest, staubdicht, wasserdicht und vibrationsbeständig dank seiner IP66 und IP66, was es ideal für den Einsatz in rauen Umgebungen macht. Mechanische Lebensdauer 1000000 Zyklen. Schloßtyp Dom 8D1, Kopfform rund, standard. Mit hoher Vibrationsfestigkeut und chemischer Beständigkeit, Umgebungstemperatur -40 bis +70 Grad C. Das modulare Kunststoffprogramm mit 22mm Einbaumaß kombiniert einfache Installation, Effizienz, modernes Design, Flexibilität mit höchster Robustheit. Zertifizierungen nach GL, BV, LROS (Lloyds register of shipping), DNV, UL gelistet, CSA, RINA. Produktstandards gem. EN/IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C 4520, EN/IEC 60947-5-1, EN/IEC 60947-5-4.
Produktmerkmale:
- Modularer Aufbau aus Kunststoff für schnelle und einfache Installation
- Ideal für den universellen Einsatz im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Höchste Robustheit für raue Umgebungsbedingungen
- Hervorragende mechanische Verbindung zwischen Frontelement und Hilfsschalter
- Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
- Umweltfreundlichkeit des Produkts Weitere Informationen
Technische Daten:
Hauptmerkmale:
- Baureihe: Harmony XB5
- Produkt- oder Komponententyp: Frontelement für Schlüsselschalter
- Kurzbezeichnung des Geräts: ZB5
- Blendenmaterial: Dunkelgrauer Kunststoff
- Montagedurchmesser: 22 mm
- Typ des Frontelements: Standard
- Verkauf je unteilbare Menge: 01
- Form des Signaleinheitkopfes: Rund
- Operatortyp: rastend
- Betriebsprofil: Schwarz Schlüsselschalter
- Betriebs-Positionsinformation: 2 Positionen 90°
- Typ der Verriegelung: Dom 8D1
- Schlüsselabzugposition: Links
Zusatzmerkmale:
- CAD-Gesamtbreite: 29 mm
- CAD-Gesamthöhe: 29 mm
- CAD-Gesamttiefe: 72 mm
- Produktgewicht: 0,057 kg
- Mechanische Lebensdauer: 1000000 Zyklen
- Stationsname: XALD 1-5 Aussparungen, XALK 2 - 5 Aussparungen
- Code für den elektrischen Aufbau: C4 für <6 Kontakte mit einfach und doppelt Blöcke in Frontmontage, C5 für <5 Kontakte mit einfach Blöcke in Frontmontage, C6 für <5 Kontakte mit einfach und doppelt Blöcke in Frontmontage, C7 für <4 Kontakte mit einfach Blöcke in Frontmontage, C8 für <4 Kontakte mit einfach und doppelt Blöcke in Frontmontage, C11 für <3 Kontakte mit einfach Blöcke in Frontmontage, C3 für <6 Kontakte mit einfach Blöcke in Frontmontage, SF1 für <3 Kontakte mit einfach Blöcke in Frontmontage, SR1 für <3 Kontakte mit einfach Blöcke in rückseitige Montage, C15 für <1 Kontakte mit einfach Blöcke in Frontmontage
- Gerätedarstellung: Grundelement
Montage:
- Beschichtung: TH
- Umgebungstemperatur bei Lagerung: -40?70 °C
- Umgebungstemperatur bei Betrieb: -40?70 °C
- Überspannungskategorie: Klasse II entspricht IEC 60536
- Schutzart (IP): IP66 entspricht IEC 60529, IP67, IP69, IP69K
- Schutzart (NEMA): NEMA 13, NEMA 4X
- Widerstandsfähigkeit gegen Hochdruckreiniger: 7000000 Pa bei 55 °C, Entfernung: 0,1 m
- Schutzart (IK): IK06 entspricht IEC 50102
- Normen: EN/IEC 60947-1, UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, JIS C8201-1
- Produktzertifizierungen: GL, BV, LROS (Lloyds register of shipping), DNV, UL-gelistet, CSA
- Vibrationsfestigkeit: 5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit: 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27, 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
| Produkttyp | Schlüsselschalter |
| Ausführung | rastend |
