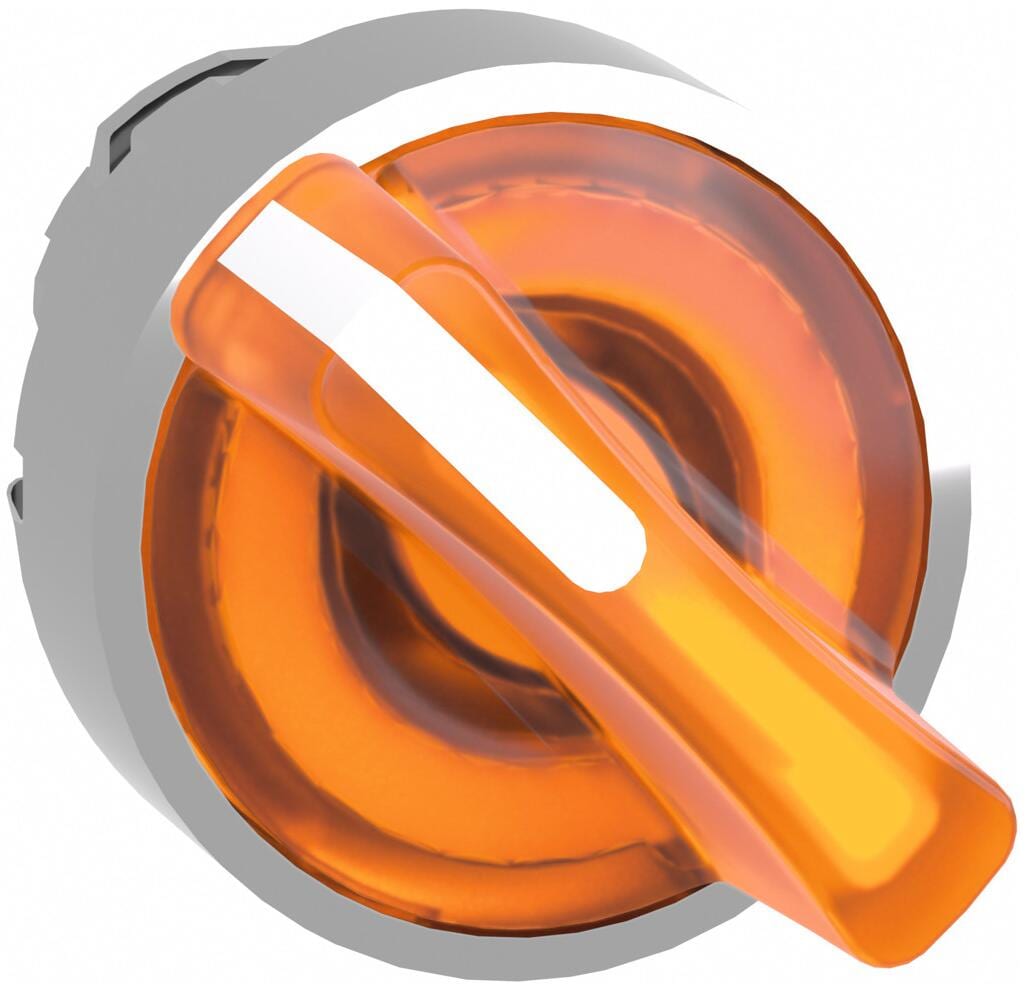

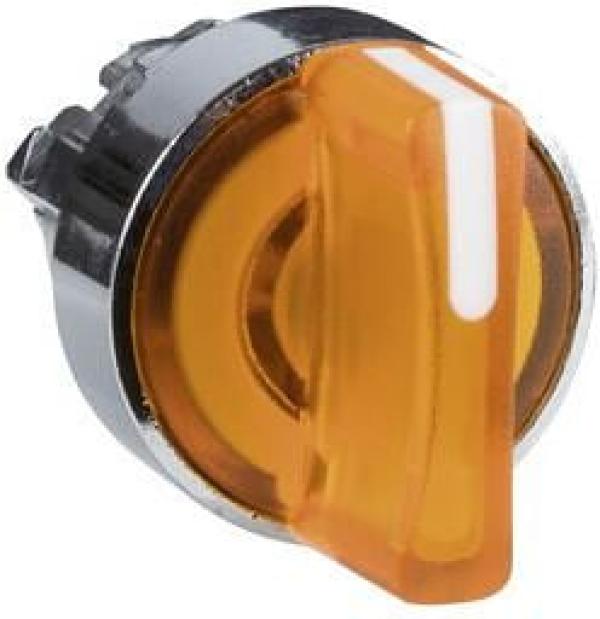

Schneider Electric ZB4BK1253 Harmony XB4, Leuchtwahlschalter, Frontelement, Metall, 22mm, für universelle LED, 2 Stellungen, rastend, orange

Beschreibung

Die Baureihe Harmony XB4/ZB4 aus Metall bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieser Leuchtwahlschalter in der Farbe orange ist kompatibel mit einer universellen LED mit verschiedenen Versorgungsspannungen. Dieses Frontelement verfügt über 2 Stellungen. Die Montage dieses Produkts erfolgt in einer 22mm Bohrung. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz.

• Frontelement mit Leuchtfunktion, kompatibel mit universellem LED-Modul
• Modularer Aufbau aus Metall für schnelle und einfache Installation
• Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
• Höchste Robustheit für raue Umgebungsbedingungen

Technische Daten

Hauptmerkmale

• Baureihe Harmony XB4
• Produkt- oder Komponententyp Frontelement für Leuchtwahlschalter
• Produktkompatibilität Universal-LED
• Kurzbezeichnung des Geräts ZB4
• Blendenmaterial Chrom-beschichtetes Metall
• Typ des Frontelements Standard
• Montagedurchmesser 22 mm
• Form des Signaleinheitskopfes Rund
• Operatortyp rastend
• Profil Betätigungselement Orange Standardgriff
• Betriebs-Positionsinformation 2 Positionen 90°

Zusatzmerkmale

• CAD-Gesamtbreite 29 mm
• CAD-Gesamthöhe 29 mm
• CAD-Gesamttiefe 43 mm
• Produktgewicht 0,036 kg
• Widerstandsfähigkeit gegen Hochdruckreiniger 7000000 Pa bei 55 °C, Entfernung: 0,1 m
• Mechanische Lebensdauer 1000000 Zyklen
• Code für den elektrischen Aufbau
  • M3 für <4 Kontakte mit einfach Blöcke in Frontmontage mit LED-Modul
  • M6 für <2 Kontakte mit einfach Blöcke in Frontmontage mit LED-Modul und Transformator
  • M10 für <2 Kontakte mit einfach Blöcke in Frontmontage mit LED-Modul
  • M4 für <4 Kontakte mit einfach und doppelt Blöcke in Frontmontage mit LED-Modul
• Gerätedarstellung Grundelement

Montage

• Beschichtung TH
• Umgebungstemperatur bei Lagerung -40?70 °C
• Umgebungstemperatur bei Betrieb -40?70 °C
• Überspannungskategorie Klasse I entspricht IEC 60536
• Schutzart (IP)
  • IP66 entspricht IEC 60529
  • IP67
  • IP69
  • IP69K
• Schutzart (NEMA)
  • NEMA 13
  • NEMA 4X
• Schutzart (IK) IK04 entspricht IEC 50102
• Vibrationsfestigkeit 5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
• Stoßfestigkeit
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
