Beschreibung

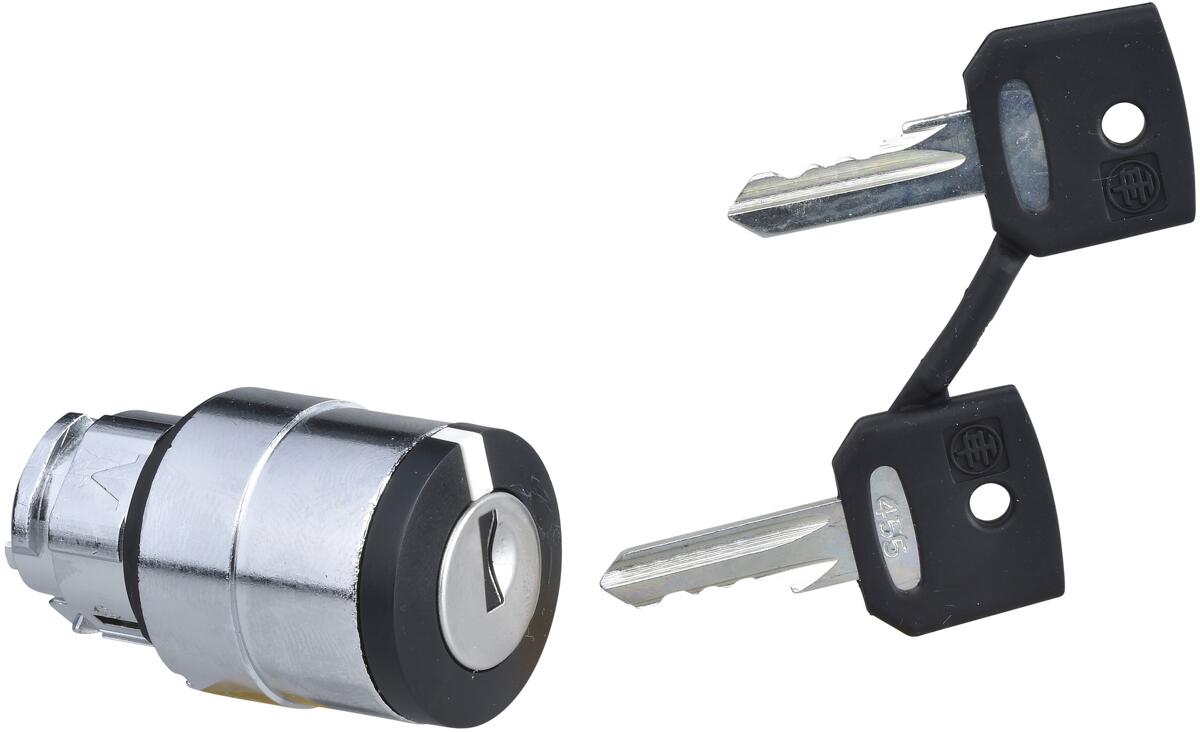

Die Baureihe Harmony XB4/ZB4 aus Metall bietet eine Vielzahl an 22mm und 30mm Befehls- und Meldegeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Durch den modularen Aufbau der Geräte ist es möglich, alle Bestandteile als Einzelelemente, in Baugruppen oder als Komplettgeräte zu beziehen. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieses ergonomische Schlüsselschalter Frontelement in der Farbe schwarz verfügt über 3 Stellungen und ist Mitte Links rastend. Das Frontelement wird in einer Bohrung von 22mm montiert. Die Befestigung erfolgt durch eine erschütterungsfeste Anschlussschraube. Um ein vollständiges Komplettgerät zu schaffen, kann dieses Frontelement mit einem Befestigungsflansch sowie einer Vielzahl an verschiedenen Hilfsschaltern und Zubehör kombiniert werden. Neben hoher Vibrationsbeständigkeit und sehr langer Lebensdauer bestechen die Geräte der Baureihe XB4/ZB4 zusätzlich durch eine extrem hohe mögliche Umgebungstemperatur. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz.
- Modularer Aufbau aus Metall für schnelle und einfache Installation
- Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Höchste Robustheit für raue Umgebungsbedingungen
- Hervorragende mechanische Verbindung zwischen Frontelement und Hilfsschalter
Technische Daten
Hauptmerkmale
- Baureihe Harmony XB4
- Produkt- oder Komponententyp Frontelement für Schlüsselschalter
- Kurzbezeichnung des Geräts ZB4
- Blendenmaterial Chrom-beschichtetes Metall
- Montagedurchmesser 22 mm
- Typ des Frontelements Standard
- Form des Signaleinheitskopfes Rund
- Rückgabe Rechts zu Mitte
- Betriebsprofil Schwarz Schlüsselschalter
- Operatortyp Rückstellung
- Betriebs-Positionsinformation 3 Positionen +/- 45°
- Typ der Verriegelung Schlüssel 455
- Schlüsselabzugsposition Links
Zusatzmerkmale
- CAD-Gesamtbreite 29 mm
- CAD-Gesamthöhe 29 mm
- CAD-Gesamttiefe 72 mm
- Produktgewicht 0,098 kg
- Widerstandsfähigkeit gegen Hochdruckreiniger 7000000 Pa bei 55 °C, Entfernung: 0,1 m
- Mechanische Lebensdauer 1000000 Zyklen
- Code für den elektrischen Aufbau
- C3 für <6 Kontakte mit einfach Blöcke in Frontmontage
- C4 für <6 Kontakte mit einfach und doppelt Blöcke in Frontmontage
- C5 für <5 Kontakte mit einfach Blöcke in Frontmontage
- C6 für <5 Kontakte mit einfach und doppelt Blöcke in Frontmontage
- C7 für <4 Kontakte mit einfach Blöcke in Frontmontage
- C8 für <4 Kontakte mit einfach und doppelt Blöcke in Frontmontage
- C11 für <3 Kontakte mit einfach Blöcke in Frontmontage
- Gerätedarstellung Grundelement
Montage
- Beschichtung TH
- Umgebungstemperatur bei Lagerung -40?70 °C
- Umgebungstemperatur bei Betrieb -40?70 °C
- Überspannungskategorie Klasse I entspricht IEC 60536
- Schutzart (IP)
- IP66 entspricht IEC 60529
- IP67
- IP69
- IP69K
- Schutzart (NEMA)
- Schutzart (IK) IK06 mit Schlüssellochabdeckung ZBGP conforming to IEC 50102
- Vibrationsfestigkeit 5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit
- 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
| Produkttyp | Schlüsselschalter |
| Ausführung | rastend |
