Beschreibung

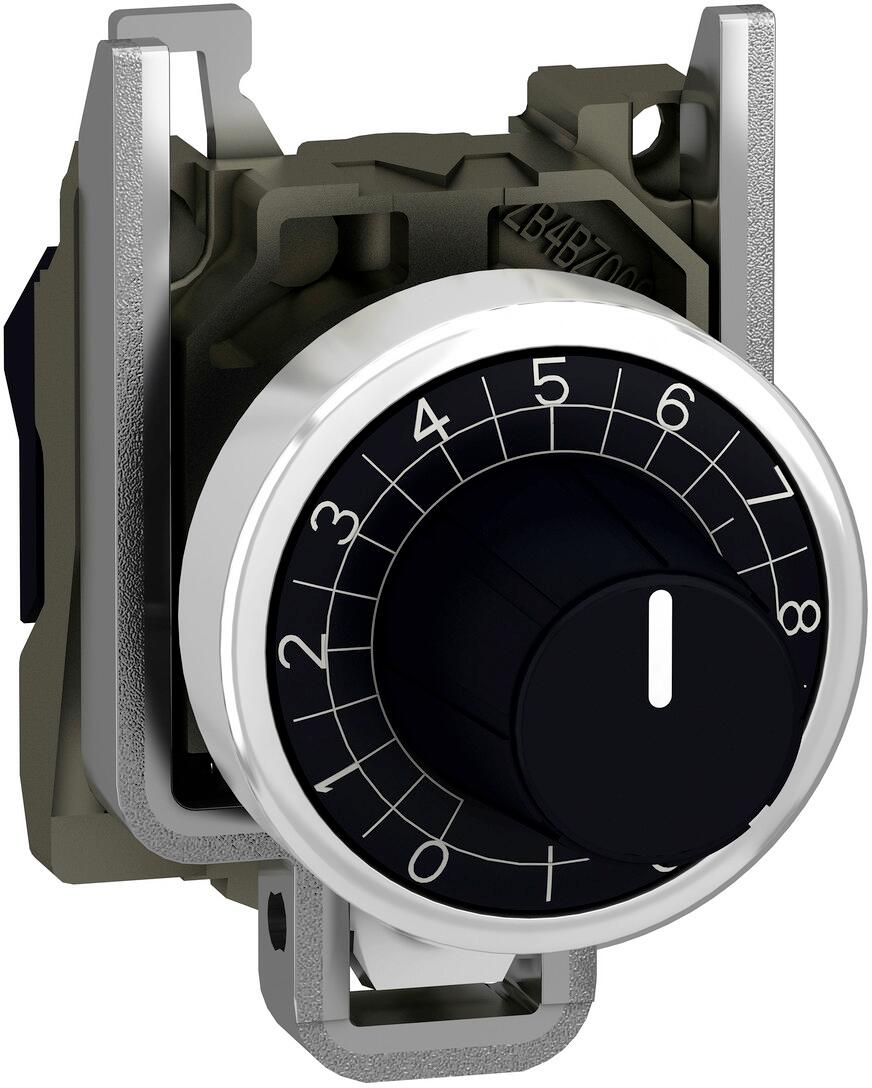

Die Baureihe Harmony XB4/ZB4 aus Metall bietet eine Vielzahl an 22mm und 30mm Befehls- und Meldegeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Durch den modularen Aufbau der Geräte ist es möglich, alle Bestandteile als Einzelelemente, in Baugruppen oder als Komplettgeräte zu beziehen. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Dieses ergonomische Potentiometer Frontelement in der Farbe schwarz für 45-50mm Achslänge und 6mm Achsen. Das Frontelement wird in einer Bohrung von 22mm montiert. Die Befestigung erfolgt durch eine erschütterungsfeste Anschlussschraube. Um ein vollständiges Komplettgerät zu schaffen, kann dieses Frontelement mit einem Befestigungsflansch sowie einer Vielzahl an verschiedenen Hilfsschaltern und Zubehör kombiniert werden. Neben hoher Vibrationsbeständigkeit und sehr langer Lebensdauer bestechen die Geräte der Baureihe XB4/ZB4 zusätzlich durch eine extrem hohe mögliche Umgebungstemperatur. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz.
- Modularer Aufbau aus Metall für schnelle und einfache Installation
- Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
- Höchste Robustheit für raue Umgebungsbedingungen
- Hervorragende mechanische Verbindung zwischen Frontelement und Hilfsschalter
Technische Daten
Hauptmerkmale
- Baureihe Harmony XB4
- Produkt- oder Komponententyp Frontelement + Montageplatte für Potenziometer
- Kurzbezeichnung des Geräts ZB4
- Blendenmaterial
- Chrom-beschichtetes Metall
- Montagedurchmesser 22 mm
- Produktkompatibilität Zur Verwendung mit Ø 6 mm Welle
- Typ des Frontelements Standard
Zusatzmerkmale
- Produktgewicht 0,08 kg
- Widerstandsfähigkeit gegen Hochdruckreiniger 7000000 Pa bei 55 °C, Entfernung: 0,1 m
- Form des Signaleinheitskopfes Rund
- Betriebsprofil Rändelknopf, mit (weiß)
- Gerätedarstellung Grundelement
Montage
- Beschichtung TH
- Umgebungstemperatur bei Lagerung -40?70 °C
- Umgebungstemperatur bei Betrieb -40?70 °C
- Schutzklasse für Stromschläge Klasse I entspricht IEC 60536
- Schutzart (IP) IP66 entspricht IEC 60529
- Schutzart (NEMA)
- Schutzart (IK) IK03 entspricht IEC 50102
- Vibrationsfestigkeit 5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
- Stoßfestigkeit
- 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
- 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
| Produkttyp | Potentiometer |
| Ausführung | rastend |
