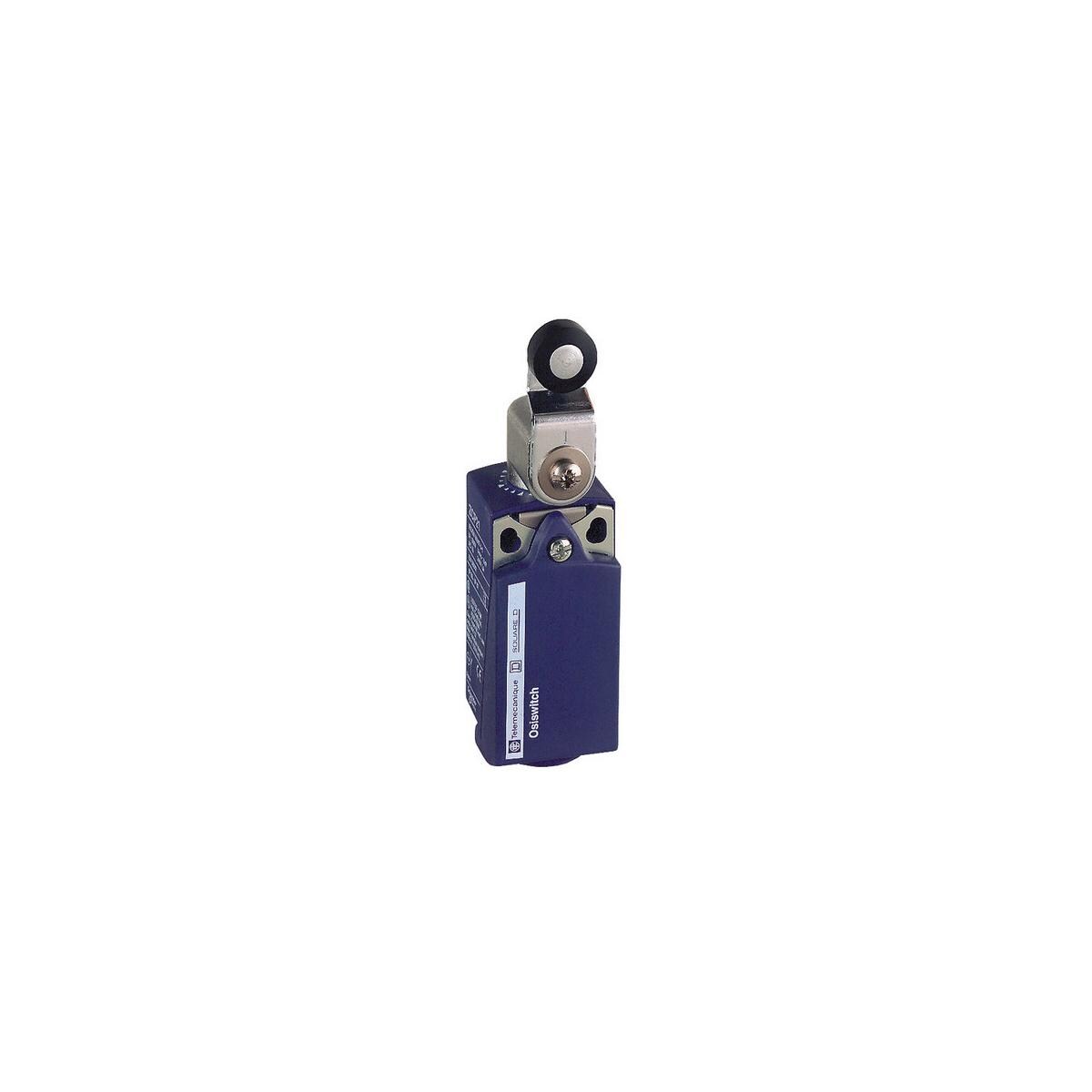

Schneider Electric XCKP2118P16 Positionsschalter Rollenhebel Kunststoffrolle, 1Ö+1S, Sprungfeder, M16

Hauptmerkmale

• Produktserie Telemecanique Limit switches XC Standard
• Name der Reihe Standardformat
• Produkt oder Komponententyp Positionsschalter
• Kurzbezeichnung des Geräts XCKP
• Sensordesign Kompakte Form A entspricht CENELEC EN 50047
• Gehäusetyp Befestigt
• Kopftyp Drehkopf
• Material Kunststoff
• Gehäusematerial Kunststoff
• Kopfmaterial Zamak
• Befestigungsart An dem Gehäuse
• Bewegung des Steuerkopfes Drehachse
• Operatortyp Rollenhebel mit Federrückstellung Thermoplast
• Ansatztyp Lateral approach, 2 directions
• Anzahl der Pole 2
• Aufbau und Typ des Anschlusses 1Ö+1S
• Betrieb der Kontakte Mit Sprungfunktion

Zusatzmerkmale

• Bahnen 24/40 mm
• Schalterbetätigung Durch 30° Nocke
• elektrische Verbindung Schraubklemmenanschluss, Klemmkapazität: 1 x 0,34-2 x 1,5 mm²
• Kabeleinführung 1 Kabeleinführung für M16 x 1,5 Kabelverschraubung, Kabelaußendurchmesser: 4?8 mm
• Kontaktisolationsform Zb
• Positivöffnung Mit
• minimales Drehmoment für Positivöffnung 0,25 Nm
• minimales Auslösedrehmoment 0,1 Nm
• maximale Betätigungsgeschwindigkeit 1,5 m/s
• Wiederholgenauigkeit 0,1 mm an den Auslösepunkten mit 1 Million Schaltspielen
• Kontaktcodebezeichnung
  • A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A entspricht EN/IEC 60947-5-1 Anhang A
  • Q300, DC-13 (Ue = 250 V), Ie = 0,27 A entspricht EN/IEC 60947-5-1 Anhang A
• Nennisolationsspannung Ui
  • 300 V entspricht UL 508
  • 500 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
  • 300 V entspricht CSA C22.2 No 14
• maximaler Widerstand zwischen den Klemmen 25 MOhm entspricht IEC 60255-7 Kategorie 3
• Bemessungsstoßspannungsfestigkeit [Uimp]
  • 6 kV entspricht IEC 60664
  • IEC 60947-1 6 kV
• Kurzschlussschutz 10 A Patrone Sicherung, Typ gG
• elektrische Lebensdauer
  • 5000000 Zyklen, DC-13, 120 V, 4 W, Betriebsgeschwindigkeit <60 cyc/mn, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1 Anhang C
  • 5000000 Zyklen, DC-13, 24 V, 10 W, Betriebsgeschwindigkeit <60 cyc/mn, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1 Anhang C
  • 5000000 Zyklen, DC-13, 48 V, 7 W, Betriebsgeschwindigkeit <60 cyc/mn, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1 Anhang C
• Mechanische Lebensdauer 10000000 Zyklen
• Breite 31 mm
• Höhe 65 mm
• Tiefe 30 mm
• Produktgewicht 0,135 kg
• Klemmenbeschreibung ISO Nr. 1 (21-22)NC (13-14)NO

Montage

• Stoßfestigkeit 50 gn für 11 ms entspricht IEC 60068-2-27
• Vibrationsfestigkeit 25 gn (f= 10?500 Hz) entspricht IEC 60068-2-6
• Schutzart (IP)
  • IP66entsprichtIEC 60529
  • IP67entsprichtIEC 60529
• Schutzart (IK) IK04 entspricht EN 50102
• Schutzart gegen Stromschlag
• Klasse II entspricht IEC 61140
• Klasse II entspricht NF C 20-030
• Umgebungstemperatur bei Betrieb -25?70 °C
• Umgebungstemperatur bei Lagerung -40?70 °C
• Schutzbehandlung TC
• Produktzertifizierungen
  • CCC
  • CSA
  • UL
• Normen
  • CSA C22.2 No 14
  • IEC 60947-5-1
  • EN 60947-5-1
  • UL 508
  • EN 60204-1
  • IEC 60204-1
