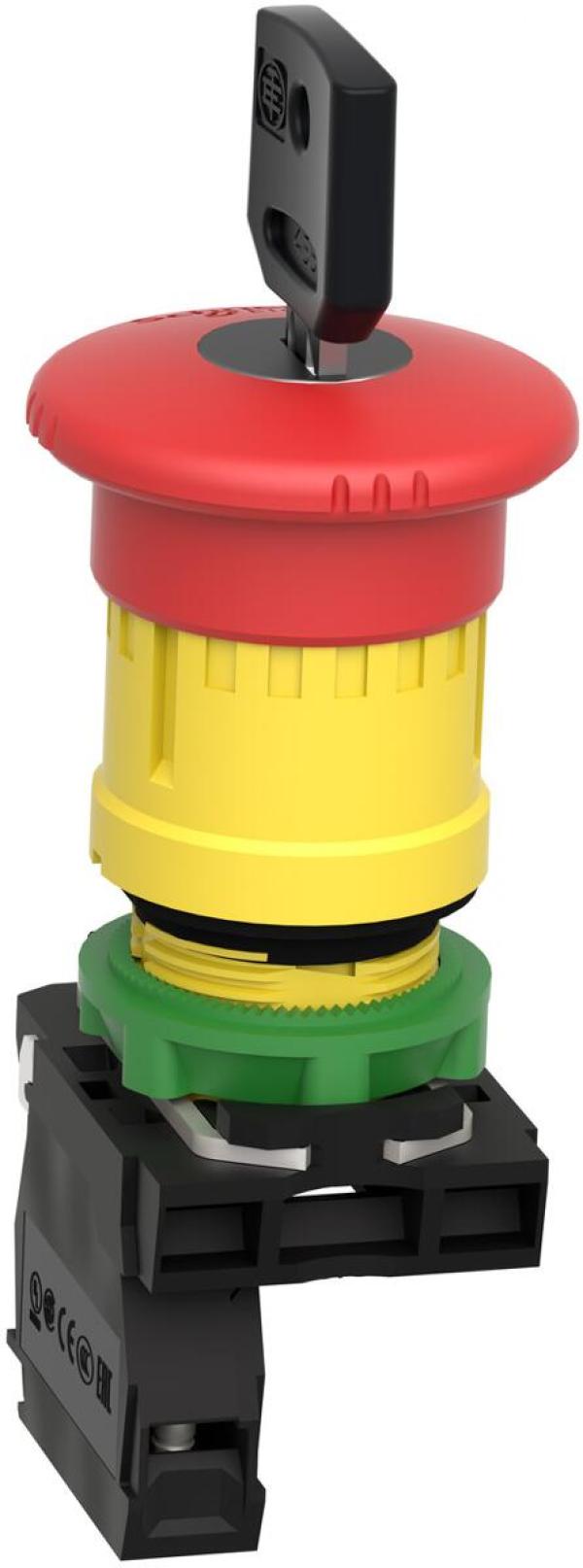

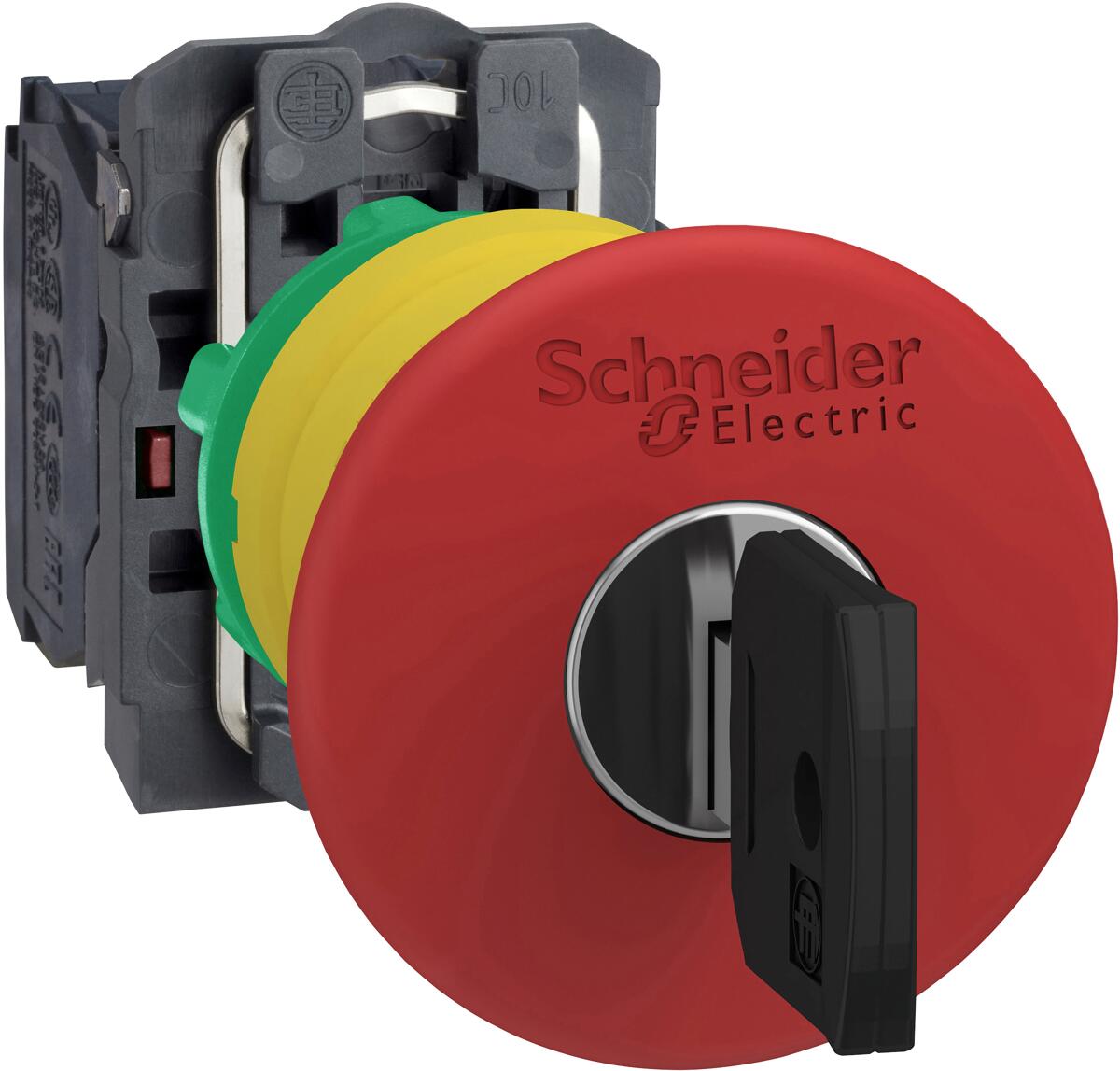

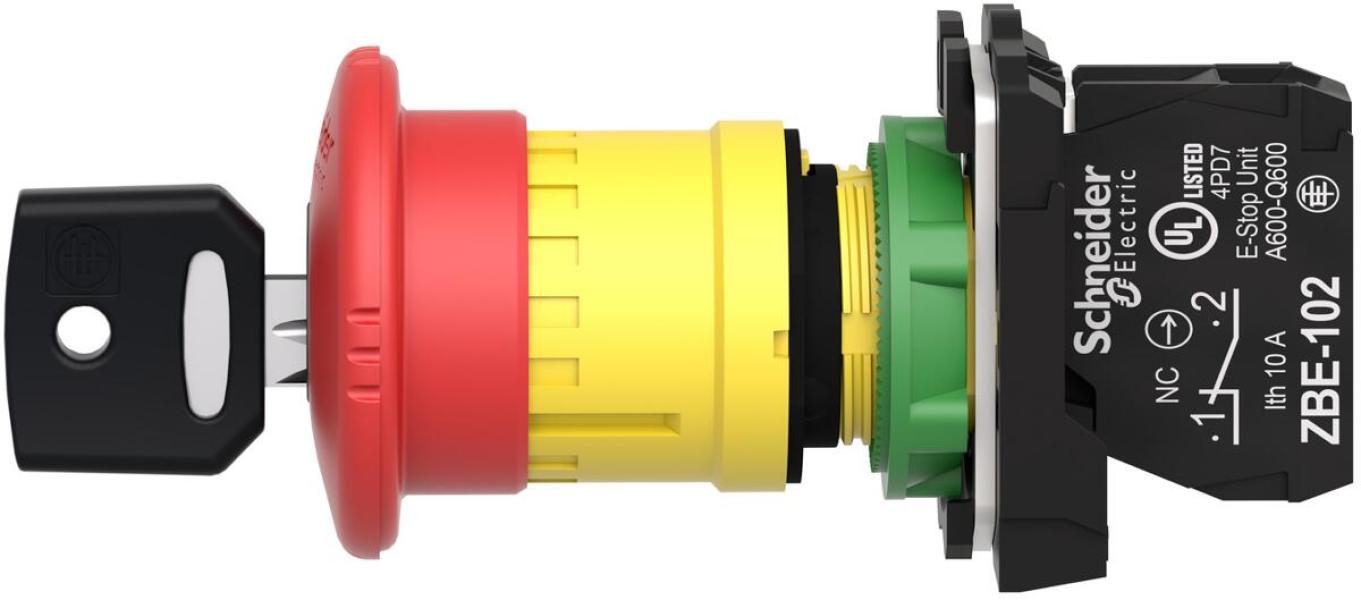

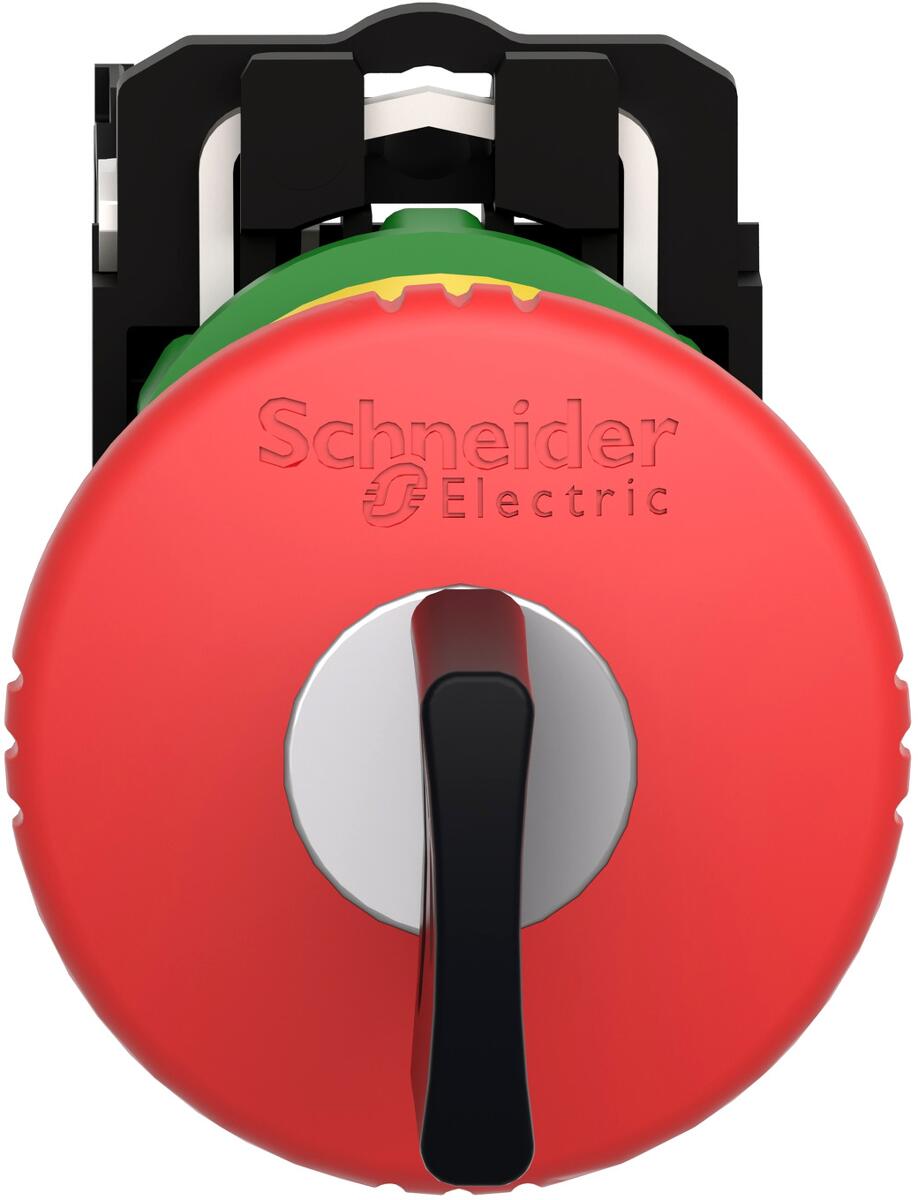

Schneider Electric XB5AS9442 Harmony XB5, Not-Aus/Not-Halt-Schalter, Kunststoff, Schlüsselentriegelung, 22mm, Pilz 40mm, 1Ö, rot

Produktmerkmale:

• Ideal für den universellen Einsatz in der Industrie, im Maschinen- und Schaltschrankbau sowie in Gebäuden
• Modularer Aufbau aus Kunststoff für schnelle und einfache Installation
• Höchste Robustheit für raue Umgebungsbedingungen
• Große Auswahl an verschiedenen Hilfsschaltern und Zubehör
• Vielzahl von vorhandenen Produktstandards und Zertifizierungen für den internationalen Einsatz

Die Baureihe Harmony XB5 aus Kunststoff bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Zusätzlich ist es durch den modularen Aufbau der Geräte möglich, alle Bestandteile auch als Einzelelemente zu beziehen sowie wahlweise auch für 30mm Einbaumaß. Aufgrund der Qualität, der Flexibilität und der extremen Robustheit (Schutzklassen bis IP69K) eignen sich die Geräte ideal für die meisten Anwendungen in der Industrie und in Gebäuden. Montiert in einer 22mm Bohrung erfolgt der Anschluss des Geräts durch Schraubklemmen auf der Rückseite des Produkts. Dieser Not-Aus-Schalter verfügt über 1 Öffner. Die Entriegelung dieses Not-Aus-Schalters erfolgt durch Schlüsselentriegelung. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.

Technische Daten:

Hauptmerkmale

• Baureihe: Harmony XB5
• Produkt- oder Komponententyp:
• Not-Aus-Drucktaster
• Not-Aus-Taster
• Kurzbezeichnung des Geräts: XB5
• Blendenmaterial: Dunkelgrauer Kunststoff
• Haltekragenmaterial: Kunststoff
• Typ des Frontelements: Standard
• Montagedurchmesser: 22 mm
• Form des Signaleinheitkopfes: Rund
• Operatortyp: Auslösung und mechanische Verriegelung
• Rückstellung: Schlüsselentriegelung
• Betriebsprofil: Rot Pilz Ø 40 mm, unbeschriftet
• Typ der Verriegelung: Schlüssel 455
• Schlüsselabzugposition: Mitte
• Betrieb der Kontakte: Gestuft schaltend
• Anschlüsse - Klemmen:
  • Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1
  • Schraubklemmenleisten, >= 1 x 0,22 mm² ohne Kabelende entspricht IEC 60947-1
• Gerätedarstellung: Vollständiges Produkt

Zusatzmerkmale

• Höhe: 43 mm
• Breite: 40 mm
• Tiefe: 100 mm

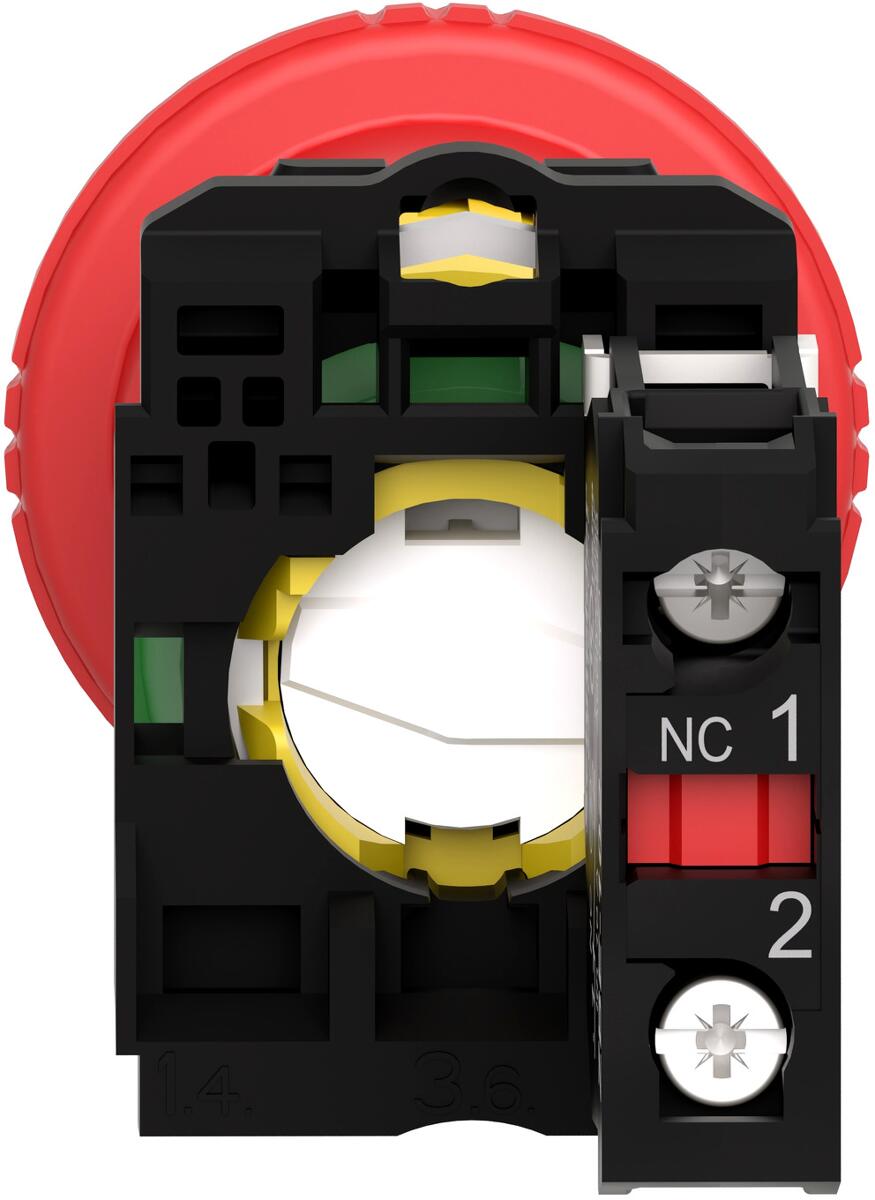

• Klemmenbeschreibung ISO Nr. 1: (11-12)NC
• Produktgewicht: 0,075 kg
• Widerstandsfähigkeit gegen Hochdruckreiniger: 7000000 Pa bei 55 °C, Entfernung: 0,1 m
• Verwendung der Kontakte: Standardkontakte
• Positive Öffnung: Mit entspricht IEC 60947-5-1 appendix K
• Betriebsweg:
  • 1,5 mm (Öffner, wechselnder elektrischer Zustand)
  • 4,3 mm (Gesamtweg)
• Mechanische Lebensdauer: 300000 Zyklen
• Anzugsmoment: 0,8?1,2 Nm entspricht IEC 60947-1
• Schraubenkopfform:
  • Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher
  • Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher
  • Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
• Kontaktmaterial: Silberlegierung (Ag/Ni)
• Kurzschlussschutz: 10 A Patronensicherung Typ gG entspricht IEC 60947-5-1
• [Ith] Konventioneller thermischer Strom in freier Luft: 10 A entspricht IEC 60947-5-1
• [Ui] Bemessungs-Isolationsspannung: 600 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
• [Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV entspricht IEC 60947-1
• [Ie] Betriebsbemessungstrom:
  • 3 A bei 240 V, AC-15, A600 entspricht IEC 60947-5-1
  • 6 A bei 120 V, AC-15, A600 entspricht IEC 60947-5-1
  • 0,1 A bei 600 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,27 A bei 250 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 0,55 A bei 125 V, DC-13, Q600 entspricht IEC 60947-5-1
  • 1,2 A bei 600 V, AC-15, A600 entspricht IEC 60947-5-1
• elektrische Zuverlässigkeit:
  • λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht IEC 60947-5-4
  • λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht IEC 60947-5-4

Montage

• Beschichtung: TH
• Umgebungstemperatur bei Lagerung: -40?70 °C
• Umgebungstemperatur bei Betrieb: -40?70 °C
• Überspannungskategorie: Klasse II entspricht IEC 60536
• Schutzart (IP):
  • IP66 entspricht IEC 60529
  • IP67
  • IP69
  • IP69K
• Schutzart (NEMA):
  • NEMA 13
  • NEMA 4X
• Schutzart (IK): IK03 entspricht IEC 50102
• Normen:
  • JIS C8201-5-1
  • IEC 60947-5-5
  • IEC 60947-1
  • IEC 60947-5-1
  • CSA C22.2 Nr. 14
  • ISO 13850
  • IEC 60204-1
  • UL 508
  • IEC 60364-5-53
  • IEC 60947-5-4
  • JIS C8201-1
• Produktzertifizierungen:
  • DNV
  • CSA
  • UL-gelistet
  • LROS (Lloyds register of shipping)
  • BV
  • GL
• Vibrationsfestigkeit: 5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
• Stoßfestigkeit:
  • 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
