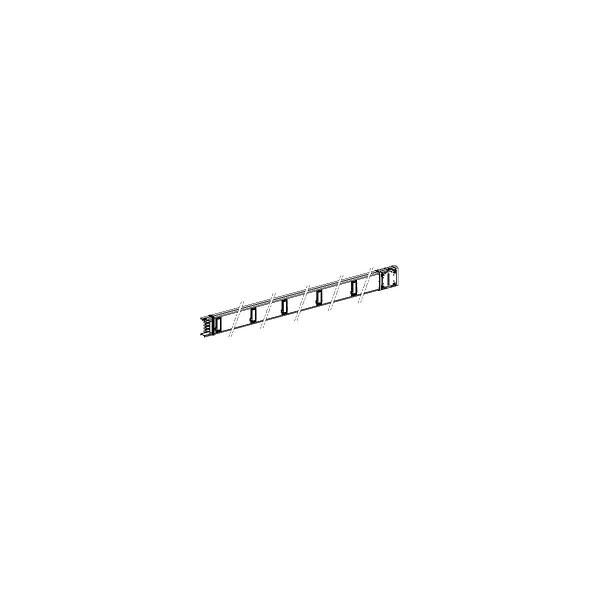

Canalis-Sammelschienenverteiler für KSA. Er wird in der Mittelspannungsverteilung mit geschmiertem Gleitkontakt eingesetzt. Die Betriebsspannung reicht von 230VAC 50/60Hz bis 690VAC 50/60Hz. Der Nennbetriebsstrom beträgt 160 A bei 35 ?. Montage durch Schrauben mit obenliegender Neutralstellung. Verteilerschienen aus Aluminium mit der Polarität 3L + N + PE. Ausführung mit 10 Abzweigdosen. Es liefert 0,41 µT abgestrahltes Magnetfeld. Er ist sowohl mit IEC 60439-2 als auch mit IEC 61439-6 konform. Er ist auch konform mit Green Premium (RoHS/REACH).
Technische Daten:
- Schutzart (IP): IP55
- Länge: 5000 mm
- Breite: 54 mm
- Polzahl: 5
- Farbe: weiß
- Ausführung: Einzel
- RAL-Nummer: 9001
- Anzahl der Leiter (ohne Erde): 4
- Bemessungsspannung bei AC 50 Hz: 230 - 690 V
- Anzahl der Abgangsstellen: 10
- Bemessungsstrom bei AC 50 Hz: 160 A
- Aluminiumzahl: 405 /100st
- Aluminium-Basis: 150,00 EUR/100kg
- Höhe: 146 mm
