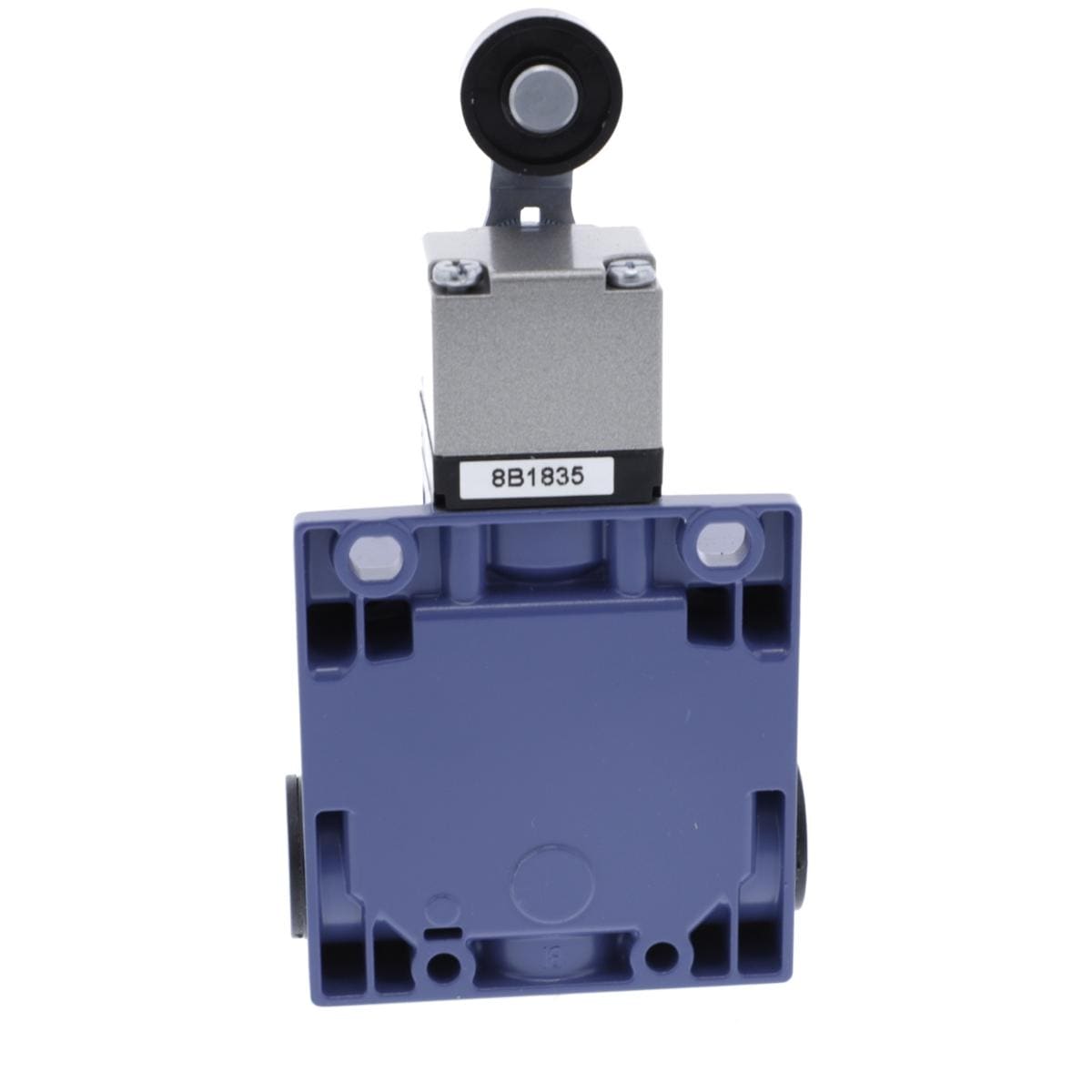

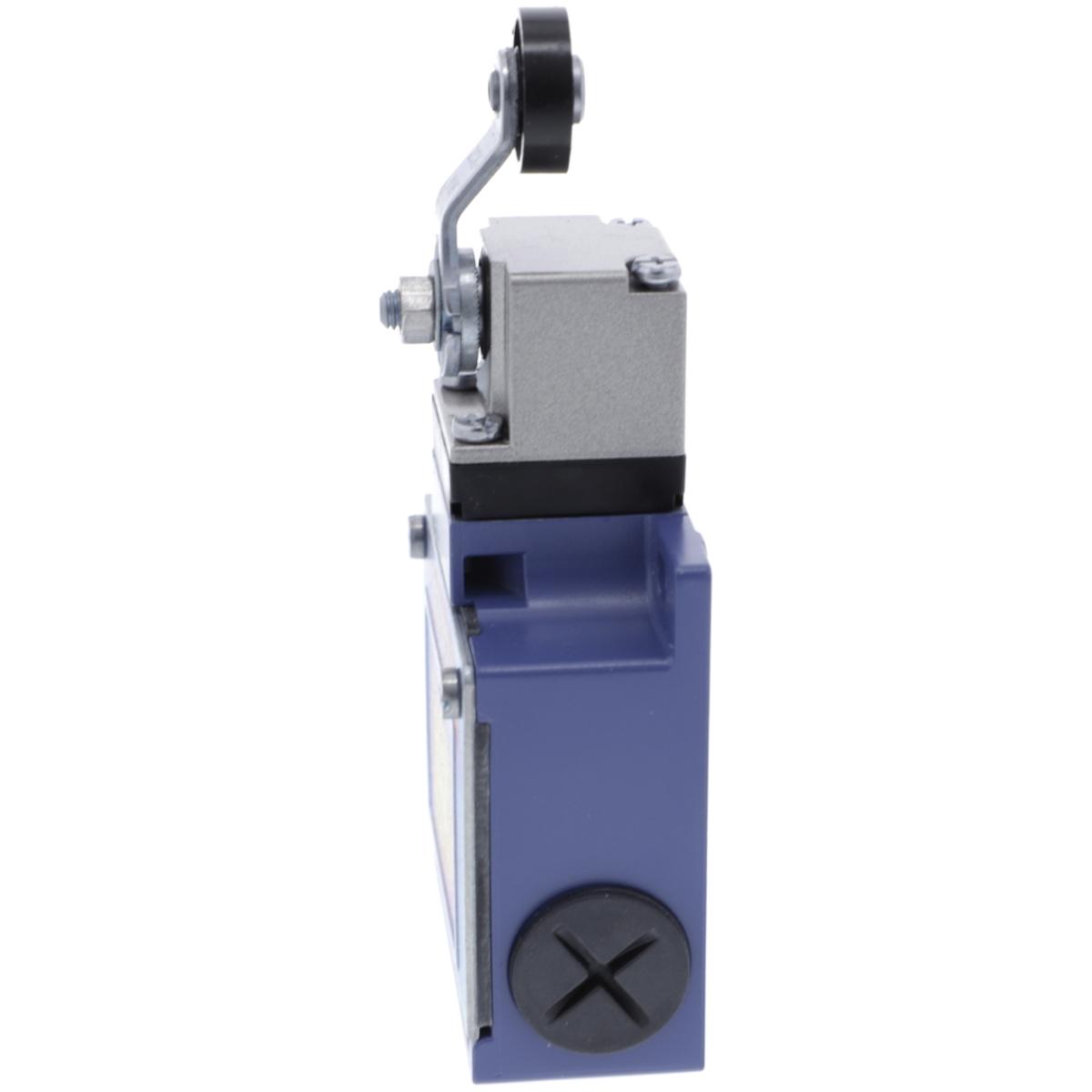

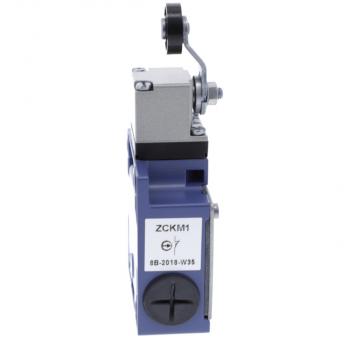

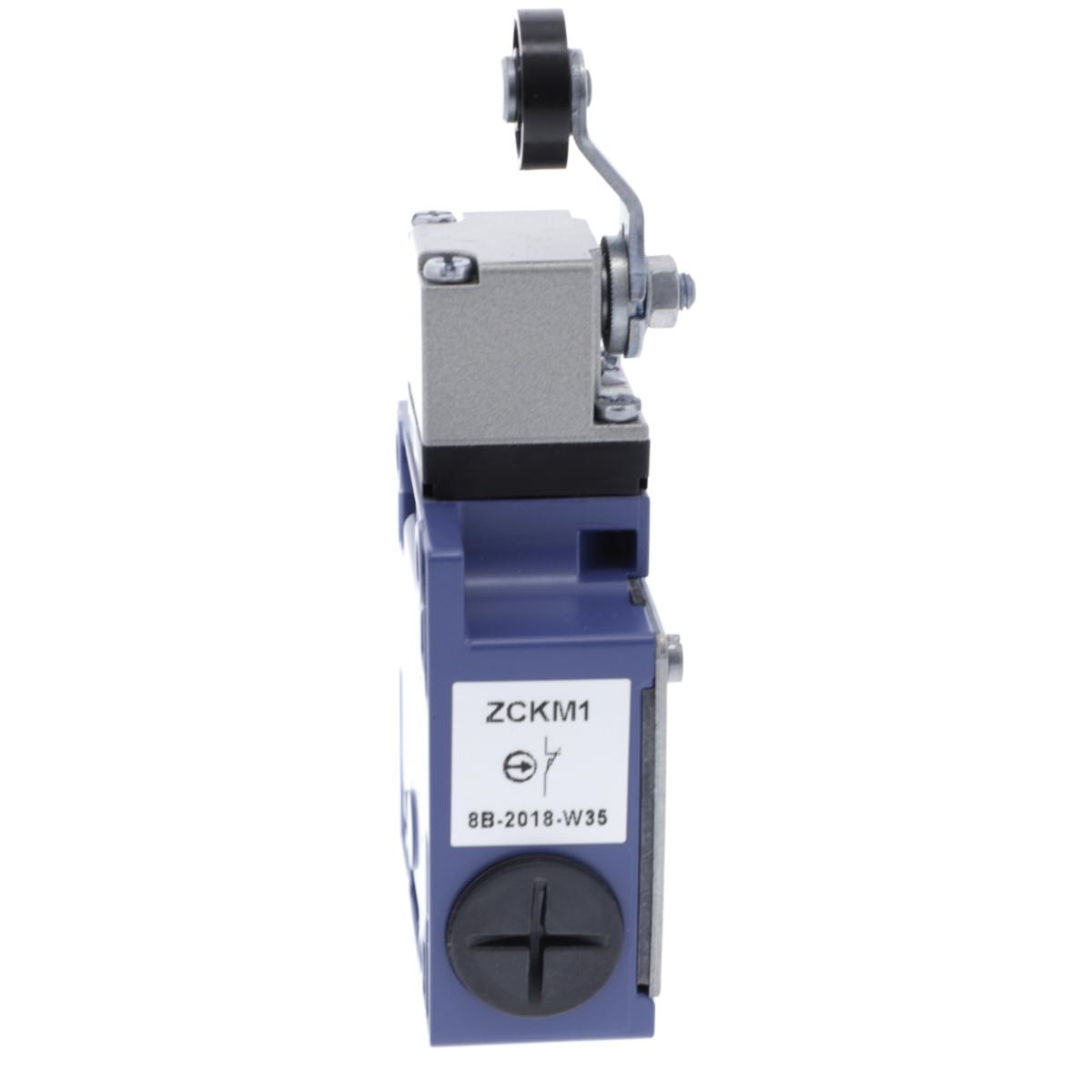

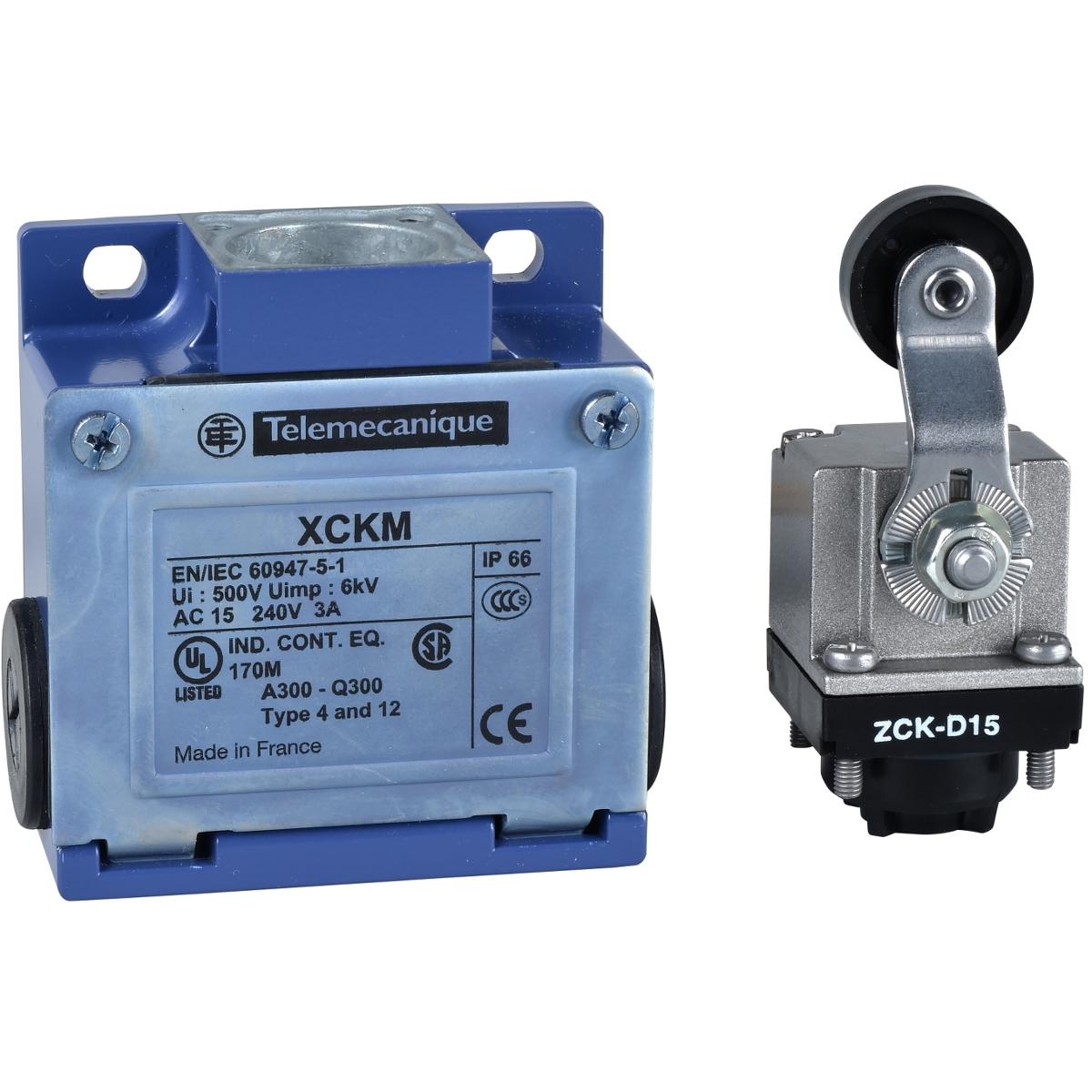

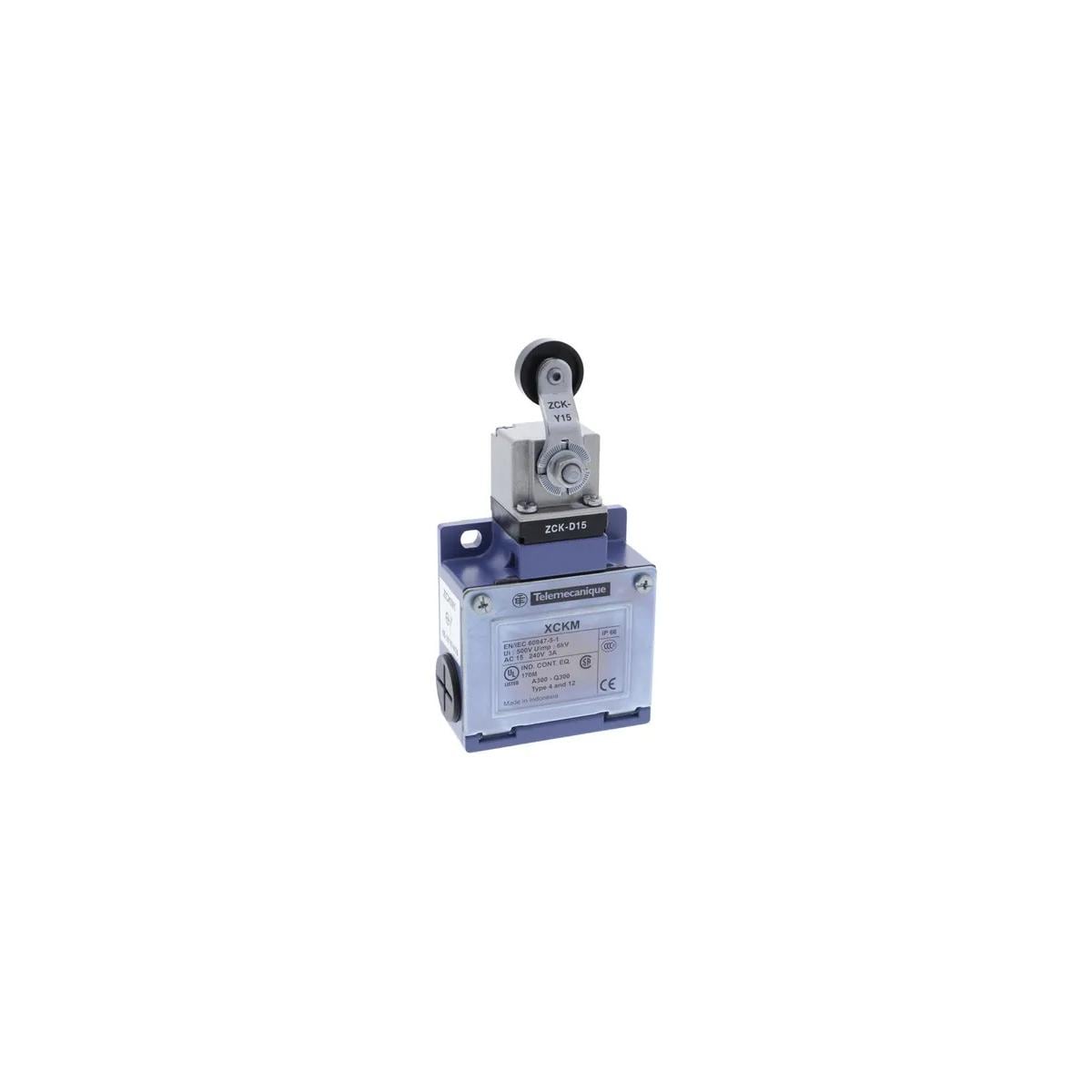

Positionsschalter OsiSense XCKM. Schaltkontakte 1S+1Ö mit Sprungfunktion, für 3 PG11 Kabelverschraubungen. Zamak Gehäuse metallgekapselt, IP66, IK05. Rollenhebel Kunststoffrolle, Federrückstellung, Seitliche Anfahrrichtung 2 Richtungen.
Produktmerkmale:
- Produktbereich: Telemecanique Limit switches XC-Standard
- Name der Reihe: Standardformat
- Produkt- oder Komponententyp: Produkt- oder Komponententyp
- Gehäusetyp: befestigt
- Typ des Frontelements: Drehkopf
- Material: Metall
- Gehäusematerial: Zamak
- Befestigungsart: an dem Gehäuse
- Bewegung des Steuerkopfes: Drehachse
- Operatortyp: Rollenhebel mit Federrückstellung thermoplastisch
- Ansatztyp: Seitliche Anfahrrichtung, 2 Richtungen
- Kabeleinführung: 3 Kabeleinführungen für Pg 11 Kabelverschraubung
- Anzahl der Pole: 2
- Art und Zusammensetzung der Kontakte: 1Ö+1S
- Betrieb der Kontakte: mit Sprungfunktion
- Schalterbetätigung: durch 30° Nocke
- Elektrische Verbindung: Schraubklemmenanschluss, Klemmkapazität: 1 x 0,34-2 x 1,5 mm²
- Kontaktisolationsform: Zb
- Anzahl von Stufen: 1
- Positivöffnung: mit
- Min. Drehmoment für Positivöffnung: 0,25 Nm
- Min. Auslösedrehmoment: 0,1 Nm
- Min. Betätigungsgeschwindigkeit: 0,01 m/min
- Max. Betätigungsgeschwindigkeit: 1,5 m/s
- Kontaktcodebezeichnung:
- A300, AC-15 (Ue = 240 V), Ie = 3 A entspricht EN/IEC 60947-5-1 Anhang A
- Q300, DC-13 (Ue = 250 V), Ie = 0,27 A entspricht EN/IEC 60947-5-1 Anhang A
- Thermischer Strom [Ithe]: 10 A AC
- Nennisolationsspannung Ui:
- 300 V entspricht UL 508
- 500 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
- 300 V entspricht CSA C22.2 Nr. 14
- Max. Widerstand zwischen den Klemmen: 25 MOhm entspricht IEC 60255-7 Kategorie 3
- [Uimp] Bemessungs-Stoßspannungsfestigkeit:
- 6 kV entspricht IEC 60664
- 6 kV entspricht IEC 60947-1
- Kurzschlussschutz: 10 A Patrone Sicherung, Typ gG
- Elektrische Lebensdauer:
- 5000000 Zyklen, DC-13, induktiv Lasttyp, 120 V, 4 W, Betriebsgeschwindigkeit <60 cyc/mn, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1 Anhang C
- 5000000 Zyklen, DC-13, induktiv Lasttyp, 24 V, 7 W, Betriebsgeschwindigkeit <60 cyc/mn, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1 Anhang C
- 5000000 Zyklen, DC-13, induktiv Lasttyp, 48 V, 10 W, Betriebsgeschwindigkeit <60 cyc/mn, Belastungsfaktor: 0,5 entspricht IEC 60947-5-1 Anhang C
- Mechanische Lebensdauer: 15000000 Zyklen
- Breite: 64 mm
- Höhe: 64 mm
- Tiefe: 30 mm
- Gewicht: 0,28 kg
- Klemmenbeschreibung ISO Nr. 1:
- Stoßfestigkeit: 50 gn für 11 ms entspricht EN/IEC 60068-2-27
- Vibrationsfestigkeit: 25 gn (f= 10?500 Hz) entspricht EN/IEC 60068-2-6
- Schutzart (IP): IP66 entspricht EN/IEC 60529
- Schutzart (IK): IK05 entspricht EN 50102
- Schutzklasse für Stromschläge:
- Klasse I entspricht IEC 61140
- Klasse I entspricht NF C 20-030
- Umgebungstemperatur bei Betrieb: -25?70 °C
- Umgebungstemperatur bei Lagerung: -40?70 °C
- Schutzbehandlung: TC
- Produktzertifizierungen:
- Normen:
- EN 60204-1
- IEC 60204-1
- CSA C22.2 Nr. 14
- UL 508
- EN 60947-5-1
- IEC 60947-5-1
