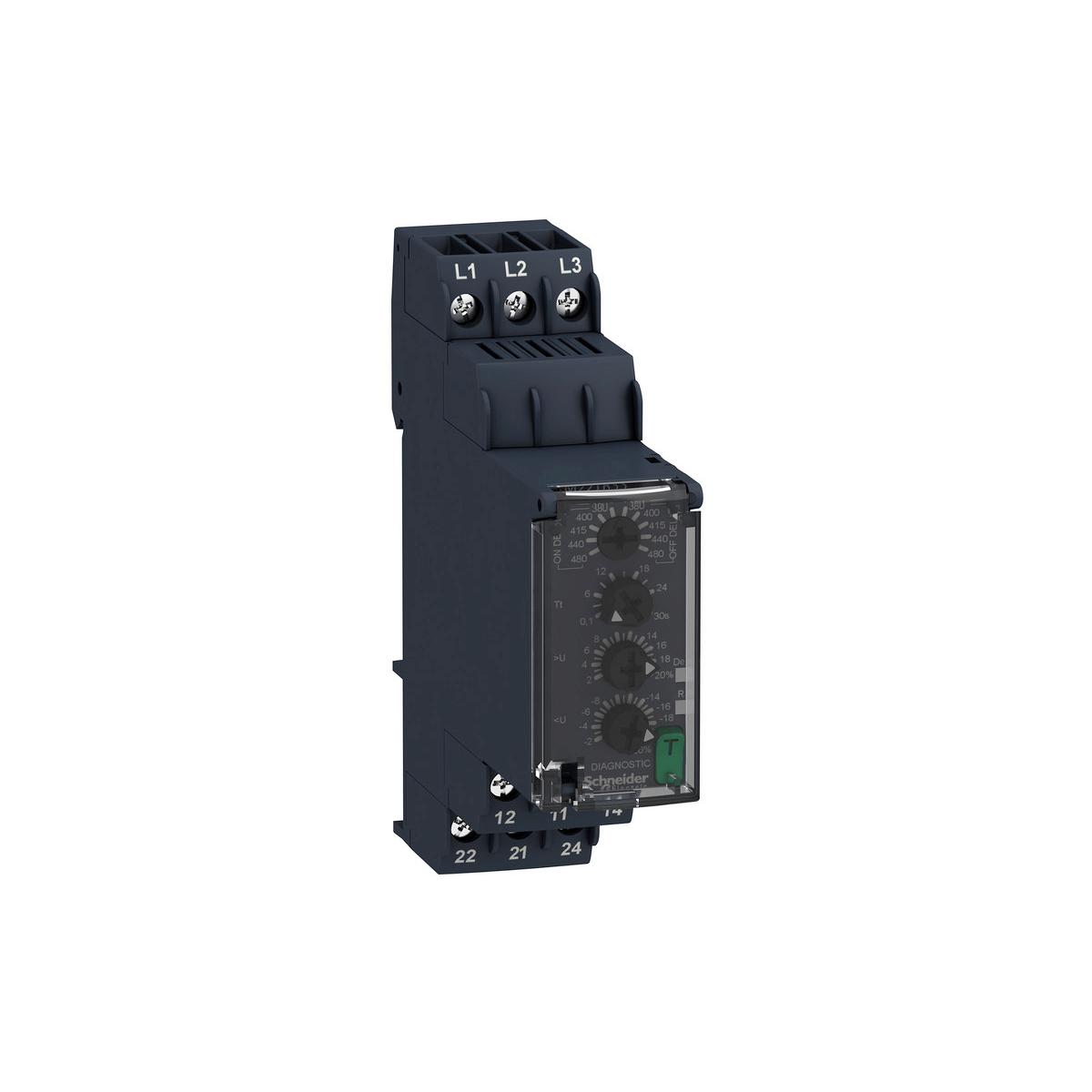

Schneider Electric Netzüberwachung Phasenausfall/-folge, Über-+Unterspannung, 380-480VAC (RM22TR33)

Zelio Control. Dieses Netzüberwachungsrelais überwacht Drehstromnetze (380-480 VAC) auf Phasenfolge, Phasenausfall, Unter- und Überspannung. Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 8 A belastbar ist. Für die Unter- und Überspannung ist jeweils ein Grenzwert (-20--2%/+2-+20%) und für den Ausgang ist eine Ansprech- oder Abfallverzögerung einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Mit einem beleuchteten Skalenpfeil lässt sich die Einstellung der Potentiometer sehr deutlich auch aus der Entfernung erkennen. Der frontseitige Diagnoseschalter ermöglicht das Ausschalten der Ausgangsrelais zum Test der Gesamtanwendung. Mit dem Schließen der Klarsichtabdeckung wird der Diagnoseschalter automatisch zurückgesetzt. Drei LEDs zeigt den Status an. Die Baubreite beträgt 22,5 mm und die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss erfolgt über Schraubklemmen.

Produktmerkmale:

• Produktbereich: Harmony Control Relays
• Produkt- oder Komponententyp: 3-phase control relay
• Relaistyp: Steuerrelais
• Anzahl der Netzphasen: 3 Phasen
• Bezeichnung des Relais: RM22TR
• Vom Relais überwachte Parameter:
  • Überspannungs- und Unterspannungserkennung
  • Phasenfolge
  • Erkennung Phasenfehler
• Zeitverzögerungstyp: Einstellbar 0,1-30 s, +/- 10 % des vollen Skalenwertes beim Kreuzen des Schwellwerts Tt
• Schaltleistung in VA: 2000 VA
• Messbereich: 380-480 V Spannung AC
• Art und Zusammensetzung der Kontakte: 2 Wechsler-Kontakte
• Rückstellzeit: 1500 ms bei maximaler Spannung
• Max. Schaltspannung: 250 V AC
• Min. Schaltstrom: 10 mA bei 5 V DC
• Max. Schaltstrom: 8 A AC
• [UH,nom] Nennhilfsspannung: 380-480 V AC
• Versorgungsspannungsgrenzen: 304?576 V AC
• Betriebsgrenzen: - 20 % + 20 % Un
• Leistungsaufnahme in VA: 15 VA bei 480 V AC 60 Hz
• Spannungserfassungsgrenzwert: < 100 V AC
• Frequenz der Versorgungsspannung: 50 - 60 Hz +/-10 %
• Ausgangskontakte: 2 Wechsler-Kontakte
• Einstellgenauigkeit der Schaltpunkte: +/- 10 % des Bereiches
• Schaltpunktabweichung:
  • <= 0,05 % pro °C abhängig von zulässiger Umgebungslufttemperatur
  • <= 1 % innerhalb des Versorgungsspannungsbereiches
• Einstellgenauigkeit des Zeitverzuges: 10 P
• Zeitfehler:
  • <= 0,05 % pro °C abhängig von zulässiger Umgebungslufttemperatur
  • <= 1 % innerhalb des Versorgungsspannungsbereiches
• Hysterese: 2 % fest von wählbar
• Einschalt-Hochlaufverzögerung: 650 ms
• Messzyklus: 150 ms Messzyklus als echte rms-Werte
• Grenzwert Einstellung Spannung: 2-20 % von ausgewählter Un
• Spannungsbereich: 380-480 V Leiter ? Leiter
• Wiederholgenauigkeit:
  • +/-0,5 % für Eingangs- und Messkreis
  • +/- 3 % für Zeitverzögerung
• Messfehler:
  • < 1 % über den gesamten Bereich mit Spannungsschwankung
  • < 0,05 %/°C mit Temperaturschwankung
• Reaktionszeit: <= 300 ms
• Überspannungskategorie:
  • III entspricht IEC 60664-1
  • III entspricht UL 508
• Isolationswiderstand: > 100 MOhm bei 500 V DC entspricht IEC 60255-27
• Einbauposition: jede Position
• Anschlüsse ? Klemmen:
  • Schraubklemmen, 2 x 0,5 - 2,5 mm² (AWG 20 - AWG 14) starr ohne Kabelende
  • Schraubklemmen, 2 x 0,2 - 1,5 mm² (AWG 24 - AWG 16) flexibel mit Kabelende
  • Schraubklemmen, 1 x 0,5 - 3,3 mm² (AWG 20 - AWG 12) starr ohne Kabelende
  • Schraubklemmen, 1 x 0,2 - 2,5 mm² (AWG 24 - AWG 14) flexibel mit Kabelende
• Anzugsdrehmoment: 0,6?1 Nm entspricht IEC 60947-1
• Gehäusematerial: selbstverlöschender Kunststoff
• LED-Statusanzeige:
  • LED (gelb) relay ON
  • LED (grün) Strom EIN
• Montagehalterung: 35 mm DIN-Schiene entspricht EN/IEC 60715
• Elektrische Lebensdauer: 100000 Zyklen
• Mechanische Lebensdauer: 10000000 Zyklen
• Nutzungskategorie:
  • AC-15 entspricht IEC 60947-5-1
  • DC-13 entspricht IEC 60947-5-1
  • AC-1 entspricht IEC 60947-4-1
  • DC-1 entspricht IEC 60947-4-1
• Daten bezüglich Sicherheit und Zuverlässigkeit:
  • MTTFd = 388,1 Jahre
  • B10d = 350000
• Kontaktmaterial: Cadmiumfrei
• Breite: 22,5 mm
• Gewicht: 0,09 kg
• Störfest. gg. Kurzzeiteinbr.: 10 mx
• Elektromagnetische Verträglichkeit:
  • Immunität für Wohn-, Gewerbe- und Leichtindustrie-Umgebungen entspricht EN/IEC 61000-6-1
  • Störfestigkeit für industrielle Umgebungen entspricht EN/IEC 61000-6-2
  • Emissionsnorm für Wohn-, Gewerbe- und Leichtindustrie-Umgebungen entspricht EN/IEC 61000-6-3
  • Emissionsnorm für industrielle Umgebungen entspricht EN/IEC 61000-6-4
  • Elektrostatische Entladung - Teststufe: 6 kV Level 3 (Kontaktentladung) entspricht IEC 61000-4-2
  • Elektrostatische Entladung - Teststufe: 8 kV Level 3 (Luftaustritt) entspricht IEC 61000-4-2
  • Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder - Teststufe: 10 V/m Level 3 entspricht IEC 61000-4-3
  • Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 4 kV Level 4 (direkt) entspricht IEC 61000-4-4
  • Elektrische Funkentstörfestigkeitsprüfung - Teststufe: 2 kV Level 4 (Kapazitive Kopplung) entspricht IEC 61000-4-4
  • Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 4 kV Level 4 (Gleichtakt) entspricht IEC 61000-4-5
  • Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 2 kV Level 4 (Differentialbetrieb) entspricht IEC 61000-4-5
  • Leitungsgebundene und abgestrahlte Emissionen Klasse B Gruppe 1 entspricht CISPR 11
  • Leitungsgebundene und abgestrahlte Emissionen Klasse B entspricht CISPR 22
• Normen: EN/IEC 60255-1
• Produktzertifizierungen:
  • GL
  • CSA
  • RCM
  • EAC
  • CCC
  • UL
• Umgebungstemperatur bei Lagerung: -40?70 °C
• Umgebungstemperatur bei Betrieb:
  • -20?50 °C bei 60 Hz
  • -20?60 °C bei 50 Hz AC/DC
• Relative Feuchtigkeit: 93?97 % bei 25?55 °C entspricht IEC 60068-2-30
• Vibrationsfestigkeit:
  • 0,075 mm (f= 10?58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6
  • 1 gn (f= 10?58,1 Hz) nicht in Betrieb entspricht IEC 60068-2-6
  • 0,035 mm (f= 58,1?150 Hz) im Betrieb entspricht IEC 60068-2-6
  • 0,5 gn (f= 58,1?150 Hz) im Betrieb entspricht IEC 60068-2-6
• Stoßfestigkeit:
  • 15 gn (Dauer = 11 ms) für nicht in Betrieb entspricht IEC 60068-2-27
  • 5 gn (Dauer = 11 ms) für im Betrieb entspricht IEC 60068-2-27
• Schutzart:
  • IP20 (Klemmen) entspricht IEC 60529
  • IP40 (Gehäuse) entspricht IEC 60529
  • IP50 (Frontplatte) entspricht IEC 60529
• Verschmutzungsgrad:
  • 3 entspricht IEC 60664-1
  • 3 entspricht UL 508
• Dielektrische Prüfspannung: 2,5 kV, 1 min AC 50 Hz entspricht IEC 60255-27
