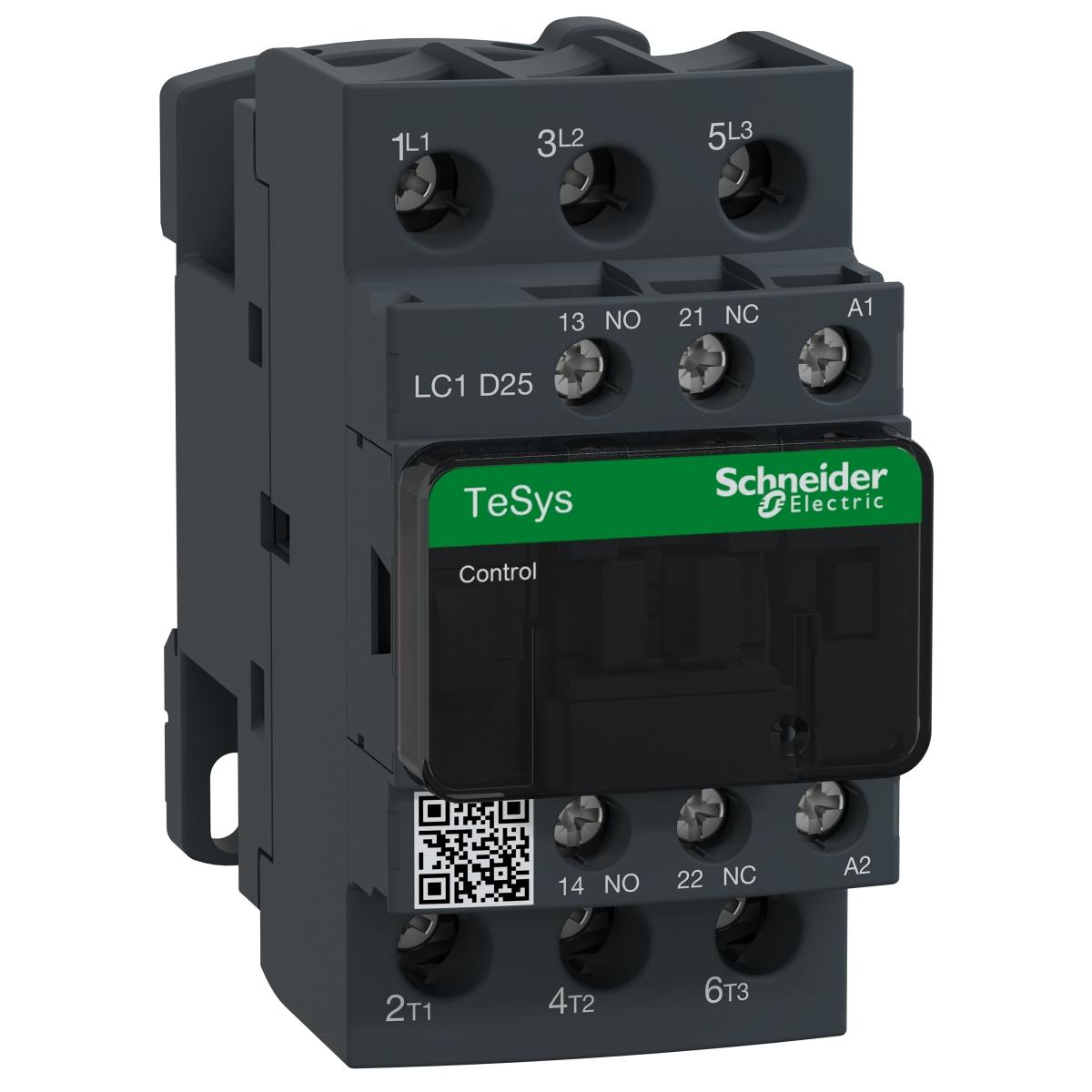

Schneider Electric LC1D25B7 Leistungsschütz 3p, +1S+1Ö, 400 V AC3, Spule 24 V AC

Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A, Spule 24 V AC. Abmessung (BxHxT) 45 x 85 x 92 mm, Gewicht 0,37 kg. Kategorie AC-1, AC-3, AC-4. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, GOST, BV, UL, LROS (Lloyds register of shipping), DNV, CCC, CSA, RINA. Produktstandards gem.

Produktmerkmale:

• Produktbereich: TeSys Deca
• Produkt- oder Komponententyp: Schütz
• Kurzbezeichnung des Geräts: LC1D
• Anwendung des Schützes:
  • Ohmsche Last
  • Motorsteuerung
• Nutzungskategorie:
  • AC-1
  • AC-3
  • AC-4
  • AC-3e
• Beschreibung der Pole: 3P
• [Ue] Betriebsbemessungsspannung:
  • Stromkreis: <= 690 V AC 25 - 400 Hz
  • Stromkreis: <= 300 V DC
• [Ie] Betriebsbemessungsstrom:
  • 25 A (bei <60 °C) bei <= 440 V AC AC-3 für Stromkreis
  • 40 A (bei <60 °C) bei <= 440 V AC AC-1 für Stromkreis
  • 25 A (bei <60 °C) bei <= 440 V AC AC-3e für Stromkreis
• [Uc] Steuerkreisspannung: 24 V AC 50/60 Hz
• Motorleistung:
  • 5,5 kW bei 220 - 230 V AC 50/60 Hz (AC-3)
  • 11 kW bei 380 - 400 V AC 50/60 Hz (AC-3)
  • 11 kW bei 415 - 440 V AC 50/60 Hz (AC-3)
  • 15 kW bei 500 V AC 50/60 Hz (AC-3)
  • 15 kW bei 660 - 690 V AC 50/60 Hz (AC-3)
  • 5,5 kW bei 400 V AC 50/60 Hz (AC-4)
  • 5,5 kW bei 220 - 230 V AC 50/60 Hz (AC-3e)
  • 11 kW bei 380 - 400 V AC 50/60 Hz (AC-3e)
  • 11 kW bei 415 - 440 V AC 50/60 Hz (AC-3e)
  • 15 kW bei 500 V AC 50/60 Hz (AC-3e)
  • 15 kW bei 660 - 690 V AC 50/60 Hz (AC-3e)
• Motorleistung PS (UL / CSA Standards):
  • 3 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motoren
  • 2 hp bei 115 V AC 50/60 Hz für 1 Phase Motoren
  • 7,5 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motoren
  • 15 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motoren
  • 20 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motoren
  • 7,5 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motoren
• Strommast Kontaktzusammensetzung: 3 S
• Kontaktkompatibilität: M2
• Sicherheitsabdeckung: mit
• [Ith] Konventioneller thermischer Strom in freier Luft:
  • 10 A (bei 60 °C) für Signalschaltkreis
  • 40 A (bei 60 °C) für Stromkreis
• [Irms] Bemessungseinschaltvermögen:
  • 140 A AC für Signalschaltkreis entspricht IEC 60947-5-1
  • 250 A DC für Signalschaltkreis entspricht IEC 60947-5-1
  • 450 A bei 440 V für Stromkreis entspricht IEC 60947
• Nenn-Unterbrechungskapazität: 450 A bei 440 V für Stromkreis entspricht IEC 60947
• [Icw] Bemessungs-Kurzzeitstromfestigkeit:
  • 240 A 40 °C - 10 s für Stromkreis
  • 380 A 40 °C - 1 s für Stromkreis
  • 50 A 40 °C - 10 min für Stromkreis
  • 120 A 40 °C - 1 min für Stromkreis
  • 100 A - 1 s für Signalschaltkreis
  • 120 A - 500 ms für Signalschaltkreis
  • 140 A - 100 ms für Signalschaltkreis
• Zugehörige Absicherung:
  • 10 A gG für Signalschaltkreis entspricht IEC 60947-5-1
  • 63 A gG bei <= 690 V Koordination Typ 1 für Stromkreis
  • 40 A gG bei <= 690 V Koordination Typ 2 für Stromkreis
• Durchschnittliche Impedanz: 2 MOhm - Ith 40 A 50 Hz für Stromkreis
• Verlustleistung pro Pol:
  • 3,2 W AC-1
  • 1,25 W AC-3
  • 1,25 W AC-3e
• [Ui] Bemessungs-Isolationsspannung:
  • Stromkreis: 690 V entspricht IEC 60947-4-1
  • Stromkreis: 600 V CSA zertifiziert
  • Stromkreis: 600 V UL zertifiziert
  • Signalschaltkreis: 690 V entspricht IEC 60947-1
  • Signalschaltkreis: 600 V CSA zertifiziert
  • Signalschaltkreis: 600 V UL zertifiziert
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• [Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV entspricht IEC 60947
• Niveau des Sicherheitslevels:
  • B10d = 1369863 Zyklen Schütz mit Nennlast entspricht EN/ISO 13849-1
  • B10d = 20000000 Zyklen Schütz mit mechanischer Last entspricht EN/ISO 13849-1
• Mechanische Lebensdauer: 15 Mcycles
• Elektrische Lebensdauer:
  • 1,65 Mcycles 25 A AC-3 bei Ue <= 440 V
  • 1,4 Mcycles 40 A AC-1 bei Ue <= 440 V
  • 1,65 Mcycles 25 A AC-3e bei Ue <= 440 V
• Steuerstromkreis-Typ: AC bei 50/60 Hz Standard
• Spulentechnologie: ohne integriertes Beschaltungsmodul
• Steuerkreisspannungsgrenzen:
  • 0,3 - 0,6 Uc (-40?70 °C): Abfallspannung AC 50/60 Hz
  • 0,8 - 1,1Uc (-40?60 °C): Betrieb AC 50 Hz
  • 0,85 - 1,1 Uc (-40?60 °C): Betrieb AC 60 Hz
  • 1 - 1,1 Uc (60?70 °C): Betrieb AC 50/60 Hz
• Anzugsleistung:
  • 70 VA 60 Hz cos phi 0,75 (bei 20 °C)
  • 70 VA 50 Hz cos phi 0,75 (bei 20 °C)
• Halteleistungsaufnahme:
  • 7,5 VA 60 Hz cos phi 0,3 (bei 20 °C)
  • 7 VA 50 Hz cos phi 0,3 (bei 20 °C)
• Wärmeabgabe: 2?3 W bei 50/60 Hz
• Betriebszeit:
  • 12 - 22 ms Schließung
  • 4 - 19 ms Öffnung
• Max. Betriebsrate: 3600 cyc/h 60 °C
• Anschlüsse ? Klemmen:
  • Steuerkreis: Schraubklemmenleisten 1 1?4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Steuerkreis: Schraubklemmenleisten 2 1?4 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Steuerkreis: Schraubklemmenleisten 1 1?4 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Steuerkreis: Schraubklemmenleisten 2 1?2,5 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Steuerkreis: Schraubklemmenleisten 1 1?4 mm² - Kabelfestigkeit: starr ohne Kabelende
  • Steuerkreis: Schraubklemmenleisten 2 1?4 mm² - Kabelfestigkeit: starr ohne Kabelende
  • Stromkreis: Schraubklemmenleisten 1 2,5?10 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Stromkreis: Schraubklemmenleisten 2 2,5?10 mm² - Kabelfestigkeit: flexibel ohne Kabelende
  • Stromkreis: Schraubklemmenleisten 1 1?10 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Stromkreis: Schraubklemmenleisten 2 1,5?6 mm² - Kabelfestigkeit: flexibel mit Kabelende
  • Stromkreis: Schraubklemmenleisten 1 1,5?10 mm² - Kabelfestigkeit: starr ohne Kabelende
  • Stromkreis: Schraubklemmenleisten 2 2,5?10 mm² - Kabelfestigkeit: starr ohne Kabelende
• [M] Anzugsdrehmoment:
  • Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher flach Ø 6
  • Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Philips Nr. 2
  • Stromkreis: 2,5 Nm - auf Schraubklemmenleisten - mit Schraubenzieher flach Ø 6
  • Stromkreis: 2,5 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Philips Nr. 2
  • Steuerkreis: 1,7 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Position Nr. 2
  • Stromkreis: 2,5 Nm - auf Schraubklemmenleisten - mit Schraubenzieher Position Nr. 2
• Aufbau der Hilfskontakte: 1 S + 1 Ö
• Typ der Hilfskontakte:
  • Typ mechanisch verbunden 1 S + 1 Ö entspricht IEC 60947-5-1
  • Typ Spiegelkontakt 1 Ö entspricht IEC 60947-4-1
• Signalisierungskreisfrequenz: 25 - 400 Hz
• Min. Schaltspannung: 17 V für Signalschaltkreis
• Min. Schaltstrom: 5 mA für Signalschaltkreis
• Isolierwiderstand: > 10 MOhm für Signalschaltkreis
• Nicht überlappende Zeit:
  • 1,5 ms bei Aberregung zwischen Schließer- und Öffnerkontakt
  • 1,5 ms bei Ansteuerung zwischen Schließer- und Öffnerkontakt
• Montagehalterung:
  • Platte
  • Schiene
• Normen:
  • CSA C22.2 Nr. 14
  • EN 60947-4-1
  • EN 60947-5-1
  • IEC 60947-4-1
  • IEC 60947-5-1
  • UL 508
  • IEC 60335-1
• Produktzertifizierungen:
  • GL
  • GOST
  • BV
  • UL
  • LROS (Lloyds register of shipping)
  • DNV
  • CCC
  • CSA
  • RINA
  • UKCA
• Schutzart (IP): IP20 Vorderseite entspricht IEC 60529
• Schutzbehandlung: TH entspricht IEC 60068-2-30
• Klimafestigkeit:
• Entspricht IACS E10 Feuchtwärme-Exposition entspricht IEC 60947-1 Anhang Q Kategorie D Feuchtwärme-Exposition
• Geräte-Umgebungstemperatur:
  • -40?60 °C
  • 60?70 °C mit Unterlastung
• Betriebshöhe: 0 - 3.000 m
• Feuerbeständigkeit: 850 °C entspricht IEC 60695-2-1
• Flammenfestigkeit: V1 entspricht UL 94
• Mechanische Robustheit:
  • Vibrationen Schütz geöffnet (2 Gn, 5 - 300 Hz)
  • Vibrationen Schütz geschlossen (4 Gn, 5 - 300 Hz)
  • Stöße Schütz geschlossen (15 Gn für 11 ms)
  • Stöße Schütz geöffnet (8 Gn für 11 ms)
• Höhe: 85 mm
• Breite: 45 mm
• Tiefe: 0,37 kg
