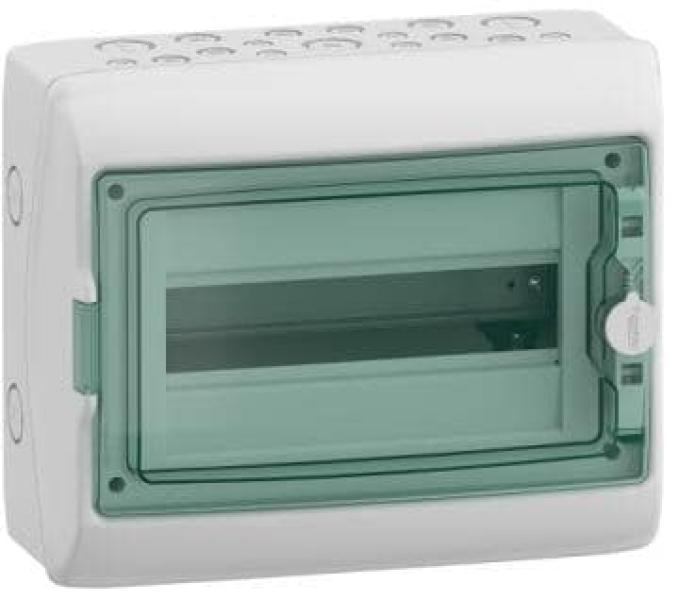

Kaedra Kleinverteiler, IP65. Abmessungen 280 x 340 x 160 mm, TE 1 x 12. Die Abschirmung der Kabel für die analogen Signale muss an den Stützpunkt-Bausatz für Kabelabschirmungen. Schutzart IP 65, Schutzart gegen äußere mechanische Beanspruchung IK 09. Glühdrahtprüfung 650 °C. Farbton Gehäuse RAL 7035, Klappdeckel lichtgrün. Gehäuse mit PE-/N-Klemmen. Mehrere Gehäuse mittels M32-Anbaustutzen horizontal und vertikal kombinierbar. Tiefe der DIN-Schiene verstellbar, Mittenabstand zwischen 2 DIN-Schienen wahlweise auf 125, 150 oder 175 mm einstellbar (Werksvoreinstellung 150 mm).
Technische Daten:
- Baureihe: Mureva
- Produktname: Mureva Enclosure
- Produkt- oder Komponententyp: Wetterfestes Gehäuse
- Gehäusetyp: Gehäuse für modulares Gerät
- Beschreibung der Montageplatte: Ohne Montageplatte
- Gehäusemontage: Oberfläche
- 9-mm-Raster: 24
- Anzahl der 18-mm-Module pro Reihe: 12
- Gesamtzahl der 18-mm-Module: 12
- Anzahl der horizontalen Reihen: 1
- Elektrische Isolationsklasse: Klasse II, Doppelisolierung
- Gelieferte Ausrüstung: 1 Markierungs-Bausatz, 1 Kabelbinder, 1 Klemmenleistenhalterung, 2 Klemmenleiste, 8 Löcher
- Art der Frontabdeckung: Transparent, Reversibel
- Verlustleistung in W: 24 W
- [In] Bemessungsstrom: 63 A
- Schienentyp: DIN
- Anzahl der Ausschnitte PG ISO: 17
- Anzahl der Klemmenblöcke: 2 Erde/Neutral (Schraubverbindung) mit 8 Abgänge
- Verteilerblock-Ausgänge: 8 x 10 mm², 8 x 16 mm²
- Beschreibung der Verriegelungsoptionen: Optionale Verriegelung
- Gehäusematerial: Selbstverlöschendes Polymer
- Breite: 340 mm
- Höhe: 280 mm
- Tiefe: 160 mm
- Innentiefe: 88 mm
- Farbe: Tür: grün transparent, Gehäuse: hellgrau (RAL 7035)
- Montage: Normen
- Normen: IEC 60670, IEC 61439-3, EN 50262, IEC 60695-2-1
- Feuerbeständigkeit: 650 °C entspricht IEC 60695-2-1
- Schutzart (IP): IP65 entspricht IEC 60529
- Schutzart (IK): IK09 entspricht EN 50102
- Umwelteigenschaften (UV):
- UV-beständig: Klasse 3 entspricht ISO 4582:2010
- UV-Beständigkeitstest entspricht ISO 4892-2:2013
- Überspannungskategorie: II
- Umgebungstemperatur bei Betrieb: -25?60 °C
| Höhe [mm] | 280 |
| Breite [mm] | 340 |
| Schutzart | IP65 |
| Tiefe [mm] | 160 |
| Felder | 1 |
