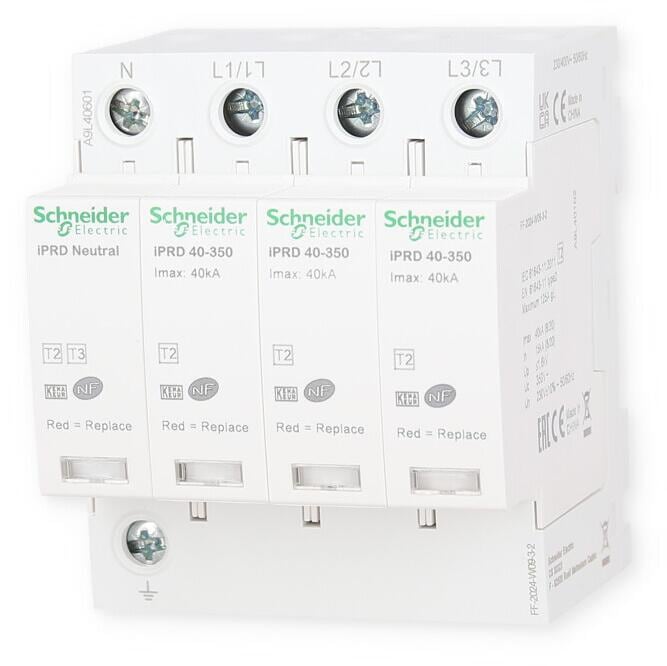

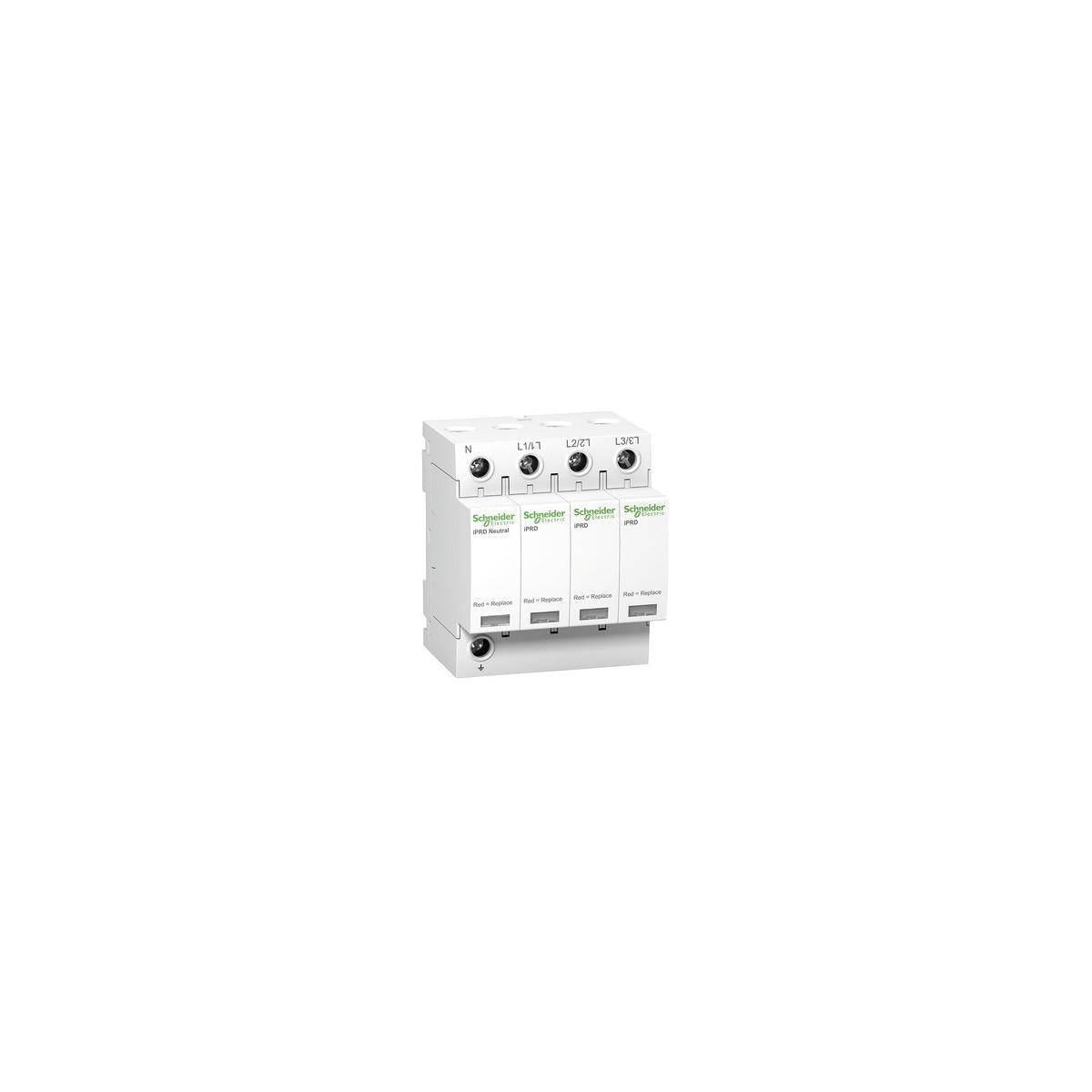

Überspannungsableiter Acti 9 iPRD40r. 3-polig+N, Imax 40kA. Steckbare Schutzmodule, Typ 2, mit Fernmeldekontakt.
Produktmerkmale:
- Produktname: Acti 9 iPRD
- Produkt- oder Komponententyp: Blitzstromableiter mit steckbarem Schutzmodul
- Kurzbezeichnung des Geräts: IPRD40r
- Geräteanwendung: Verteilung
- Normen: EN 61643-11:2012 / IEC 61643-11:2011
- Beschreibung der Pole: 3P + N
- Fernmeldekontakt: ja
- Zusammensetzung der Signalkontakte: 1 SD (1 W)
- Typ des Überspannungsableiters: elektrisches Verteilungsnetzwerk
- Erdungssystem: TT / TN-S
- Typ der Überspannungsableiter-Klasse: Typ 2
- Technologie des Überspannungsableiters: MOV + GDT
- [Ue] Nennbetriebsspannung: 230/400 V AC (+/-10 %) bei 50/60 Hz
- [In] Nennableitstoßstrom:
- Gleichtakt: 15 kA (L/PE)
- Gleichtakt: 15 kA (N/PE)
- Differentialmodus: 15 kA (L/N)
- [Imax] max. Ableitstoßstrom:
- Gleichtakt: 40 kA L/PE
- Gleichtakt: 40 kA N/PE
- Differentialmodus: 40 kA L/N
- [Uc] höchste Dauerspannung:
- Gleichtakt: 260 V N/PE
- Gleichtakt: 350 V L/PE
- Differentialmodus: 350 V L/N
- [Up] Schutzpegel:
- Gleichtakt <1,4 kV Typ 2 N/PE
- Differentialmodus <1,4 kV Typ 2 L/N
- [Ut] Zeitweilige Überspannung TOV:
- 337 V L/N 5 s Festigkeit
- 1200 V N/PE 200 ms Sicherer Ausfallbetrieb
- 442 V L/PE 5 s Festigkeit
- 1453 V L/PE 200 ms Sicherer Ausfallbetrieb
- Signalkreisspannung: 0,25 A/250 V AC 50/60 Hz
- Montagemodus: Aufsteckbar (DIN-Schiene)
- 9-mm-Raster: 8
- Höhe: 85 mm
- Breite: 72 mm
- Tiefe: 69 mm
- Gewicht: 0,421 kg
- Farbe: weiß
