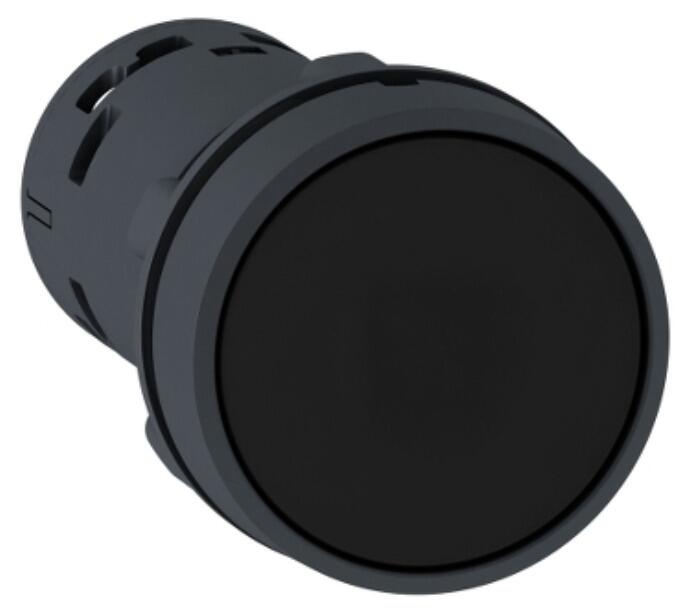

Schneider Electric Drucktaster, Harmony XB7, Monoblock, Kunststoff, Ø22mm, schwarz, 1S+1Ö, Schraubklemme (XB7NH25)

Die Baureihe Harmony XB7 bietet eine Vielzahl an 22mm Komplettgeräten wie Drucktaster, Leuchtmelder und Wahlschalter bis hin zum Not-Aus-Schalter. Damit eignet sich dieser Drucktaster aus Kunststoff in Monoblockausführung ideal für den universellen und kostengünstigen Einsatz in der Industrie, im Maschinenbau und bei Schaltschrankbauern. Der Drucktaster mit Rastung in der Farbe schwarz verfügt über eine hohe IP-Schutzklasse. Montiert in einer 22mm Bohrung wird der Drucktaster mit einem Schließer und einen Öffner mit den auf der Rückseite befindlichen Schraubklemmen angeschlossen. Der Anschluss des Geräts erfolgt durch Schraubklemmen auf der Rückseite des Produkts. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.

Technische Daten

Hauptmerkmale

• Baureihe: Harmony XB7
• Produkt- oder Komponententyp: Drucktaste
• Kurzbezeichnung des Geräts: XB7
• Montagedurchmesser: 22 mm
• Schutzart (IP): IP20 (Rückseite) entspricht IEC 60529, IP65 (Vorderseite) entspricht IEC 60529
• Form des Signaleinheitkopfes: Rund
• Operatortyp: rastend
• Betriebsprofil: Schwarz bündig
• Art und Zusammensetzung der Kontakte: 1 S + 1 Ö
• Anschlüsse - Klemmen: Schraubklemmenleisten, <= 2 x 1,5 mm² mit Kabelende entspricht IEC 60947-1, Schraubklemmenleisten, 1 x 0,34-2 x 2,5 mm² ohne Kabelende entspricht IEC 60947-1
• Gerätedarstellung: Gerät in Monoblockausführung

Zusatzmerkmale

• CAD-Gesamtbreite: 29 mm
• CAD-Gesamthöhe: 29 mm
• CAD-Gesamttiefe: 51,5 mm
• Klemmenbeschreibung ISO Nr. 1: (21-22)Ö, (13-14)S
• Produktgewicht: 0,021 kg
• Gerätemontage: Befestigungsbohrung - Durchmesser: 22,5 mm 22,3 +0,4/0 entspricht IEC 60947-1
• Befestigungsmitte: >= 30 x 40 mm (Trägerplatte) Metall - Dicke: 1?6 mm, >= 30 x 40 mm (Trägerplatte) Kunststoff - Dicke: 2?6 mm
• Befestigungsmodus: Feststellmutterunter Schraubenkopf: 2?2,4 Nm
• Beschriftung: Unbeschriftet
• Betrieb der Kontakte: Gestuft schaltend
• Positive Öffnung: Mit Öffner-Kontakt entspricht IEC 60947-5-1 appendix K
• Mechanische Lebensdauer: 300000 Zyklen
• [M] Anzugsdrehmoment: 0,8?1,2 Nm entspricht IEC 60947-1
• Schraubenkopfform: Kreuzweise kompatibel mit JIS Nr. 1 Schraubenzieher, Kreuzweise kompatibel mit Philips Nr. 1 Schraubenzieher, Kreuzweise kompatibel mit Position Nr. 1 Schraubenzieher, Geschlitzt kompatibel mit flach Ø 4 mm Schraubenzieher, Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubenzieher
• Kurzschlussschutz: 4 A Patronensicherung Typ gG entspricht IEC 60947-5-1
• [Ui] Bemessungs-Isolationsspannung: 250 V (Verschmutzungsgrad 3) entspricht IEC 60947-1
• [Uimp] Bemessungs-Stoßspannungsfestigkeit: 4 kV entspricht IEC 60947-1
• [Ie] Betriebsbemessungstrom: 0,1 A bei 250 V, DC-13, R300 entspricht IEC 60947-5-1, 0,22 A bei 125 V, DC-13, R300 entspricht IEC 60947-5-1, 0,3 A bei 240 V, AC-14, D300 entspricht IEC 60947-5-1, 0,6 A bei 120 V, AC-14, D300 entspricht IEC 60947-5-1
• Elektrische Lebensdauer: 1000000 Zyklen, DC-13, 0,3 A bei 24 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C, 1000000 Zyklen, AC-15, 0,03 A bei 230 V, Betriebsgeschwindigkeit <216000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C, 1000000 Zyklen, AC-15, 0,09 A bei 240 V, Betriebsgeschwindigkeit <108000 cyc/mn, Lastfaktor: 0,5 entspricht IEC 60947-5-1, Anhang C
• elektrische Zuverlässigkeit: λ <= 10exp(-6) bei 17 V, 5 mA entspricht IEC 60947-5-4

Montage

• Beschichtung: TH
• Umgebungstemperatur bei Lagerung: -40?70 °C
• Umgebungstemperatur bei Betrieb: -25?70 °C
• Überspannungskategorie: Klasse II entspricht IEC 61140
• Schutzart (NEMA): NEMA 12 entspricht UL 50 E, NEMA 3 entspricht UL 50 E
• Normen: IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508, IEC 60947-5-1, JIS C8201-1
• Produktzertifizierungen: CCC, GOST
• Vibrationsfestigkeit: 5 gn (f= 2?500 Hz) entspricht IEC 60068-2-6
• Stoßfestigkeit: 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27, 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
