Leitungsschutzschalter Acti 9 C120N, 10kA (IEC/EN 60898-1), 10kA (IEC/EN 60947-2). 3-polig, Nennstrom 100A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 500V AC. Schützen von Stromkreisen gegen Kurzschlussströme und Überlastströme. Klemmen IP20. Vollständig geöffnete Kontakte werden durch die OFF-Markierung am Schaltknebel angezeigt, sodass Arbeiten am nachgelagerten Anlagenteil mit der gebührenden Sicherheit durchgeführt werden können. Einspeisung von oben und unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit dem FI Block Vigi für C120. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der C120N Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Produktmerkmale:

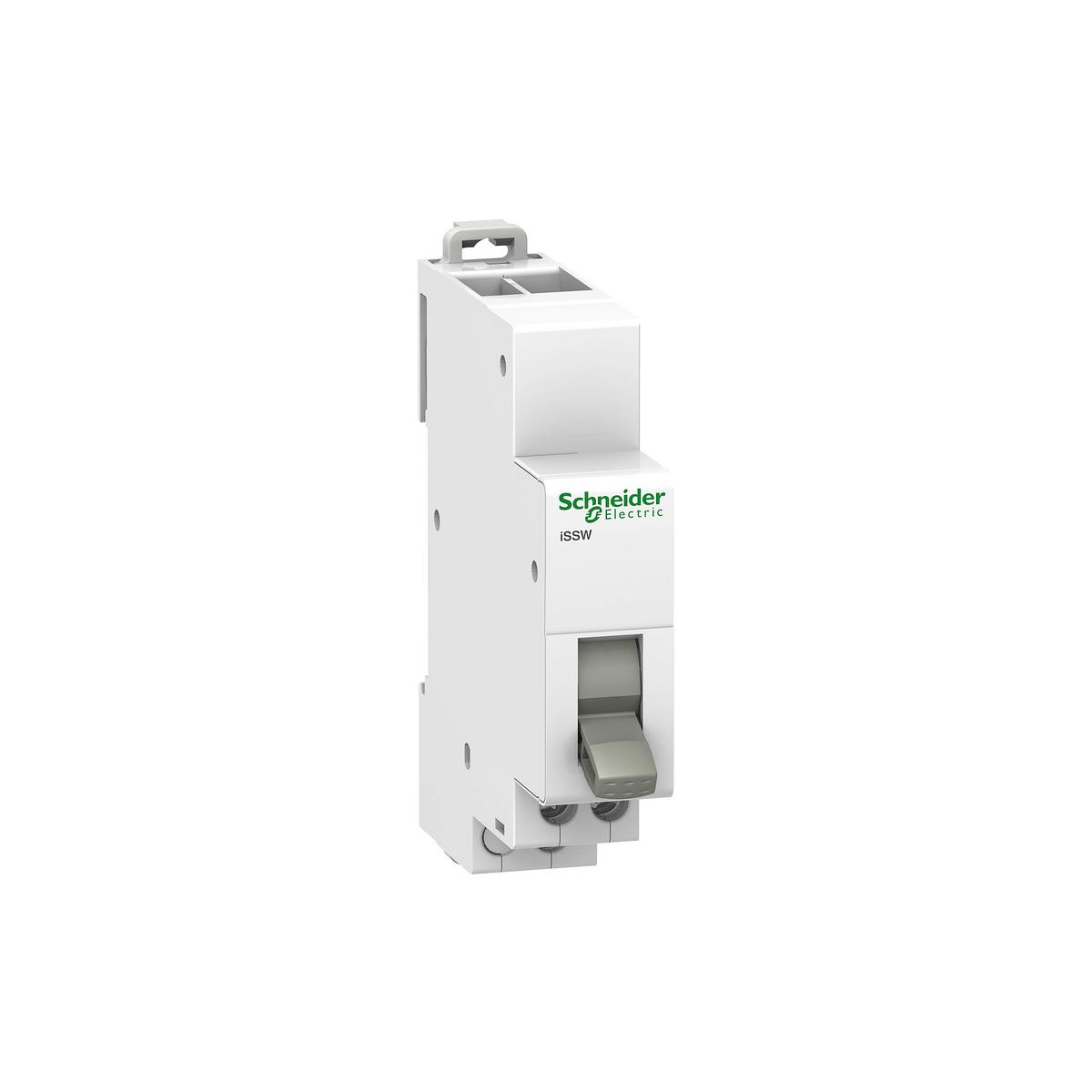

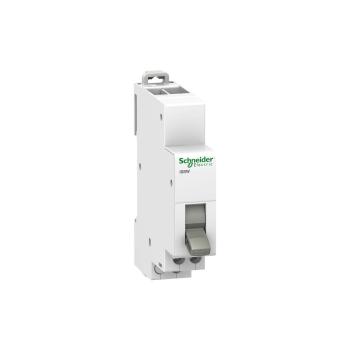

- Produktname: Acti 9 iSSW
- Produkt- oder Komponententyp: Linearer Schalter
- Geräteanwendung: Elektrische Stromkreissteuerung
- Art und Zusammensetzung der Kontakte: 1 W
- [Ue] Betriebsbemessungsspannung: 250 V AC 50/60 Hz
- Normen: IEC 60669-1 / IEC 60947-5-1
- [Ie] Betriebsbemessungsstrom: 20 A
- Betätigungsart: Kippschalter 3 Positionen
- Beschriftung: 1 ? 0 ? 2
- Montagemodus: aufsteckbar
- Montagehalterung: DIN-Schiene
- 9-mm-Raster: 2
- Elektrische Lebensdauer: AC-22: 30000 Zyklen cos Phi = 0,8
- Schutzart (IP): IP20 entspricht IEC 60529
- Tropentauglichkeit: 2
- Verschmutzungsgrad: 3
- Höhe: 82 mm
- Breite: 18 mm
- Tiefe: 75 mm
- Farbe: weiß
Anschlüsse ? Klemmen:
- Versetzter Tunnelanschluss (Unterseite) 2 Kabel(n) 0,5?2,5 mm² flexibel
- Versetzter Tunnelanschluss (Unterseite) 2 Kabel(n) 0,5?2,5 mm² fest ohne Kabelende
