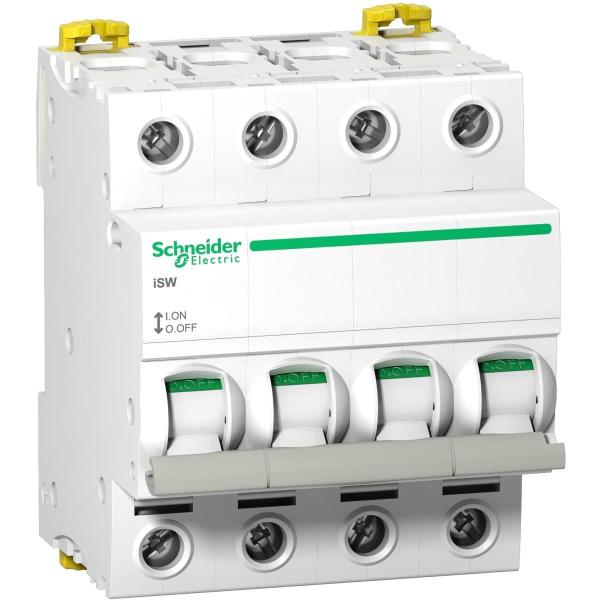

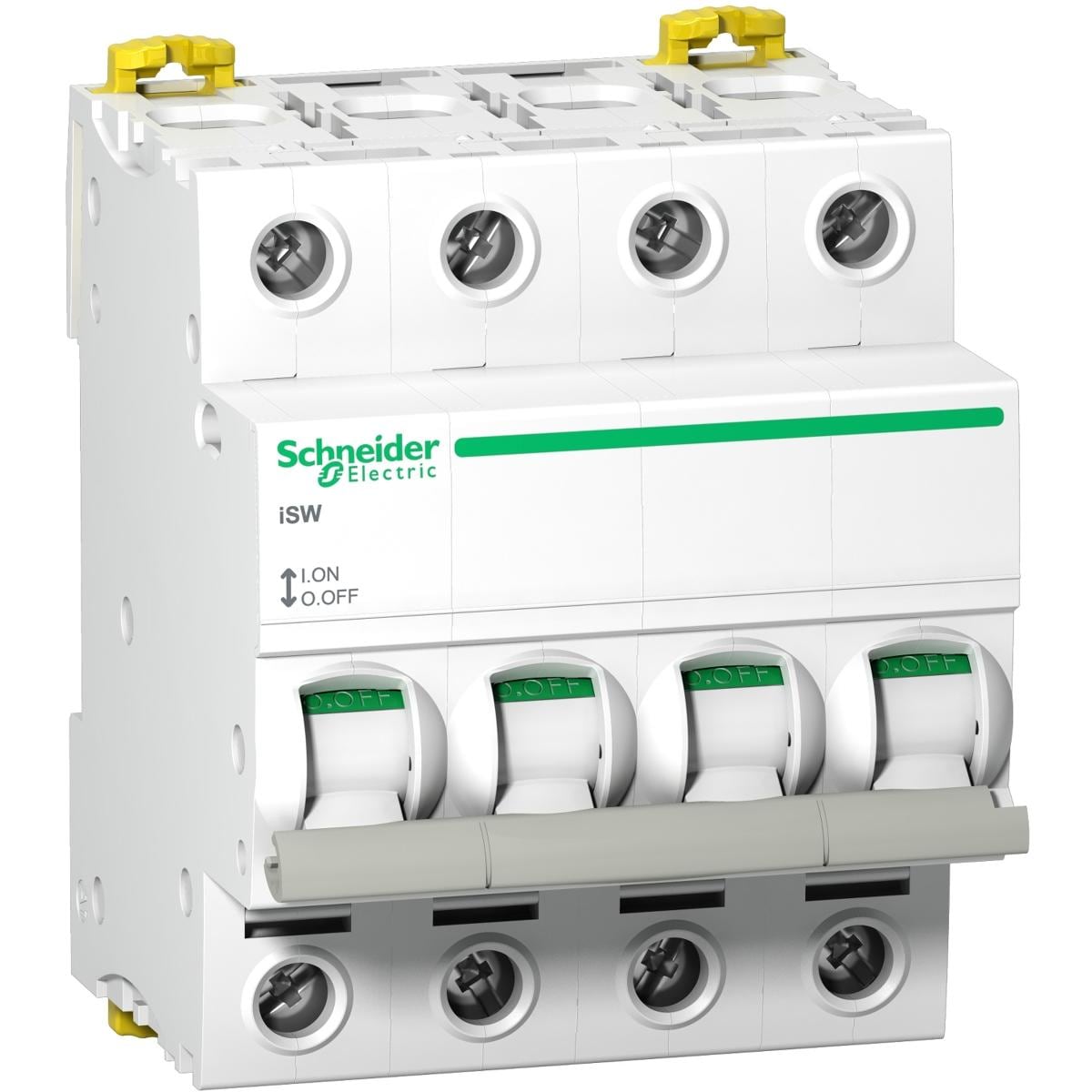

Lasttrennschalter Acti 9 iSW. 4-polig, Nennstrom 63 A, Betriebsspannung (Ue) 415V AC, Isolationsspannung (Ui) 500V AC. Öffnen und Schließen von Stromkreisen unter Last. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Zusätzlich anreihbare Hilfsmodule (optional): Hilfsschalter zur Statusmeldung (iOF). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der Lasttrennschalter iSW erfüllt folgende Normen: IEC/EN 60947-3.
Produktmerkmale:
- Produktname: Acti9 iSW
- Produkt- oder Komponententyp: Lasttrennschalter
- Geräteanwendung:
- Beschreibung der Pole: 4P
- Nutzungskategorie: AC-22A
- Eignung für Isolation: ja
- [Ie] Betriebsbemessungsstrom: 63 A bei 415 V AC 50/60 Hz
- [Ue] Betriebsbemessungsspannung: 415 V AC 50/60 Hz
- [Icm] Bemessungs-Kurzschlusseinschaltvermögen: 4,2 kA Lasttrennschalter allein
- Nennkurzzeitstrom Icw: 1260 A
- [Ui] Bemessungs-Isolationsspannung: 500 V AC 50/60 Hz
- [Uimp] Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Kontrolltyp: Kippschalter
- Lokale Signalisierung: ON/OFF-Anzeige
- Kontaktstellungsanzeige: ja
- Montagemodus: fixiert
- Montagehalterung: DIN-Schiene
- Kompatibilität von Kammschienen und Verteilerblöcken: Oben oder unten: JA
- 9-mm-Raster: 8
- Höhe: 85 mm
- Breite: 72 mm
- Tiefe: 73 mm
- Farbe: weiß
- Mechanische Lebensdauer: 20000 Zyklen
- Elektrische Lebensdauer: 15000 Zyklen
- Anschlüsse ? Klemmen:
- Tunnelklemmen (oben oder unten) - <= 1 x 50 mm² - fest
- Tunnelklemmen (oben oder unten) - <= 1 x 35 mm² - flexibel
- Tunnelklemmen (oben oder unten) - <= 1 x 35 mm² - flexibel mit Aderendhülse
- Drahtabisolierungslänge: 9 mm
- Anzugsdrehmoment: 3,5 Nm
- Normen:
- Schutzart (IP): IP20
- Verschmutzungsgrad: 3
- Tropentauglichkeit: 2
- Relative Feuchtigkeit: 95 % bei 55 °C
- Umgebungstemperatur bei Betrieb: -25?60 °C
- Umgebungstemperatur bei Lagerung: -40?85 °C
| Produkttyp | Lasttrennschalter |
| Anzahl Pole | 4 |
| Bemessungsstrom [A] | 63 |
| Bemessungsspannung [V] | 240V |
